Vysvětlení EMC: EMI, testování, standardy a techniky stínění

Elektromagnetická kompatibilita (EMC) pomáhá elektronickým zařízením správně fungovat, aniž by způsobovala nebo přijímala nežádoucí elektromagnetické rušení (EMI).S tím, jak se moderní elektronika stává rychlejší a propojenější, se kontrola elektromagnetického šumu stala důležitou v zařízeních, jako jsou počítače, chytré telefony, průmyslová zařízení a komunikační systémy.Tento článek vysvětluje základy EMC, testování EMC, emise vs imunita, normy EMC, konstrukční techniky a běžné problémy EMC v elektronických systémech.

Katalog

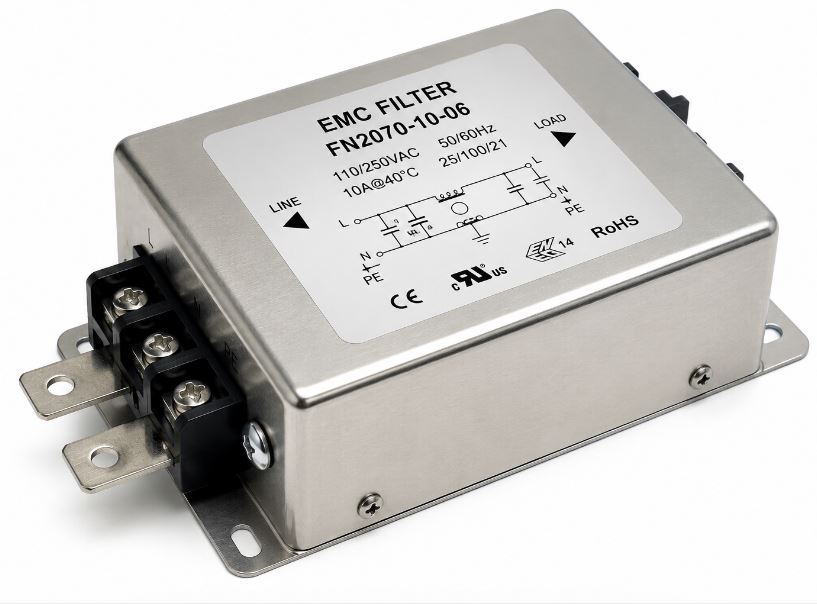

Obrázek 1: Elektromagnetická kompatibilita (EMC)

Co je EMC?

Elektromagnetická kompatibilita (EMC) je schopnost elektronického zařízení nebo systému pracovat správně, aniž by způsobovalo nebo přijímalo nežádoucí elektromagnetické rušení (EMI).Jednoduše řečeno, EMC zajišťuje, že elektronické produkty, jako jsou chytré telefony, počítače, průmyslové stroje a komunikační zařízení, mohou normálně fungovat a zároveň sdílet stejné prostředí s další elektronikou.S tím, jak se moderní zařízení stávají rychlejšími a propojenějšími, je řízení elektromagnetického šumu stále důležitější pro udržení stabilního výkonu, zabránění rušení signálu a splnění požadavků EMC používaných v mnoha elektronických a elektrotechnických odvětvích.

Jak funguje testování EMC a dodržování předpisů

Testování EMC ověřuje, zda může elektronický produkt fungovat normálně ve svém elektromagnetickém prostředí, aniž by způsoboval nadměrné rušení okolních zařízení.Proces obvykle zahrnuje testování emisí, testování odolnosti, analýzu poruch, opravu návrhu a konečnou dokumentaci shody.

Testování emisí měří nežádoucí elektromagnetický šum generovaný produktem.Vedené emise se šíří elektrickým vedením nebo signálními kabely, zatímco vyzařované emise se šíří vzduchem ze stop PCB, kabelů, krytů nebo spínacích obvodů.Mezi běžné příčiny patří hlučné DC-DC měniče, špatné uzemnění, dlouhé kabelové trasy, slabé filtrování a nedostatečné stínění.

Testování imunity ověřuje, zda produkt odolá vnějším rušením, jako je ESD, rychlé elektrické přechodné jevy, rázové impulzy, RF pole a rušení vedením.Tyto testy simulují skutečné provozní podmínky, kdy statický výboj, šum v elektrické síti, přepínání relé nebo blízká bezdrátová zařízení mohou ovlivnit zařízení.

Pokud produkt neprojde zkouškou EMC, inženýři obvykle vylepší uspořádání PCB, uzemnění, stínění, vedení kabelů, filtrování, přepěťovou ochranu nebo ochranu rozhraní.Normy shody jako FCC, CISPR, EN a IEC 61000 závisí na typu produktu, cílovém trhu a provozním prostředí.

Předběžné testování EMC

Předběžné testování EMC je proces raného hodnocení prováděný během vývoje produktu před oficiálním certifikačním testováním EMC.Inženýři používají předběžné testování k identifikaci problémů s elektromagnetickým rušením (EMI), problémů s integritou signálu nebo nedostatků v uspořádání PCB v dřívější fázi.Detekce problémů EMC před konečnou certifikací pomáhá snížit náklady na přepracování, zkrátit dobu vývoje a zvýšit šance na úspěšné absolvování oficiálního testování shody EMC.

Funkce	EMC Předběžné testování shody
Hlavní Účel	Detekce EMC problémy před oficiální certifikací
Vývoj Jeviště	Prototyp a fázi vývoje produktu
Hlavní Zaměřte se	Předčasné EMI řešení problémů a vylepšení designu
Typické Vybavení	Spektrum analyzátory, sondy blízkého pole, LISN
Společný Problémy nalezeny	rozložení PCB hluk, problémy s uzemněním, slabé stránky stínění
Hlavní Výhody	Nižší náklady na nový design a rychlejší ladění EMC
Společný Technické opravy	PCB optimalizace, vylepšení stínění, filtrování EMI
Typické Uživatelé	EMC inženýři a týmy pro návrh hardwaru
Skutečný svět Příklad	Identifikace vyzařované problémy EMI před laboratorní certifikací

EMC vs EMI: Klíčové rozdíly

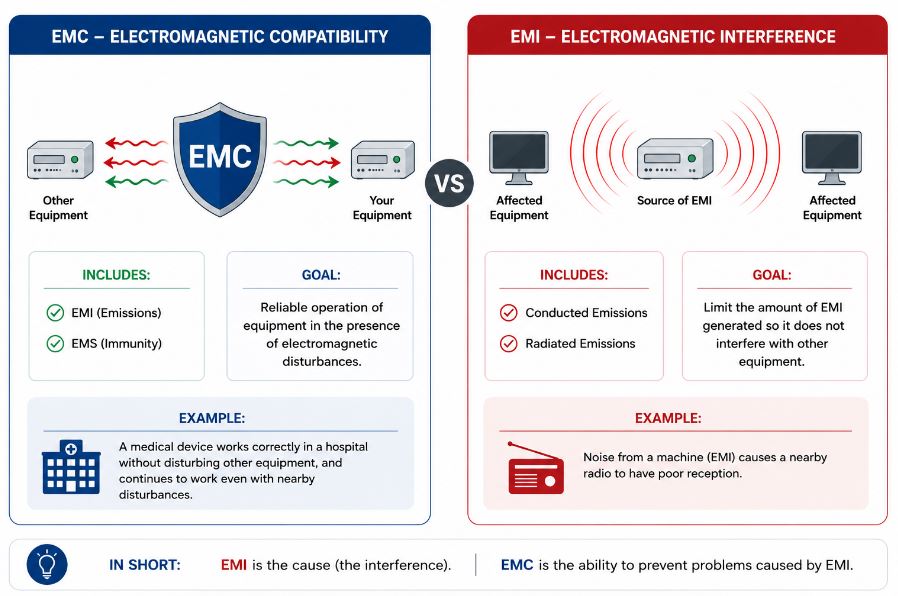

Obrázek 2: EMC vs EMI

Funkce	EMC (Elektromagnetická kompatibilita)	EMI (Elektromagnetické rušení)
Definice	Schopnost a aby zařízení fungovalo správně bez rušení	Nechtěný elektromagnetický šum, který narušuje elektronický provoz
Hlavní Zaměřte se	Kompatibilita mezi elektronickými systémy	Elektromagnetické rušení nebo hluk
Systém Význam	Zajišťuje stabilní a spolehlivý provoz	Může způsobit zhoršení signálu nebo porucha
Design Cíl	Předcházet a problémy s rušením	Snížit popř eliminovat nežádoucí emise
Typické Hodnocení	EMC testování shody a odolnosti	Emise měření a analýzy hluku
Společný Příčiny	Chudák PCB rozložení, slabé uzemnění, nedostatečné stínění	Přepínání obvody, motory, RF vysílače
Skutečný svět Příklad	Produkt projít certifikací EMC	Wi-Fi rušení ovlivňující audio zařízení

Emise EMC vs. imunita

Funkce	EMC Emise	EMC Imunita
Definice	Elektromagnetické šum generovaný elektronickým zařízením	Schopnost a zařízení odolávající vnějšímu elektromagnetickému rušení
Hlavní Zaměřte se	Prevence rušení okolních systémů	Udržování stabilní provoz během rušení
Účel	Ovládací prvky nežádoucí elektromagnetické emise	Zajišťuje spolehlivý výkon při elektromagnetickém rušení
Společný Typy	Provedeno emise, vyzařované emise	ESD, EFT, nával, vyzařovaná imunita
Přenos Zdroj	Vygenerováno interně zařízením	Pochází z vnějším elektromagnetickým prostředím
Společný Příčiny	Přepínání napájecí zdroje, motory, vysokorychlostní obvody	Statické výboje, přepětí, RF signály
Testování EMC Metoda	Provedeno a testování vyzařovaných emisí	Imunita a testování rušení
Typické Problém	Zařízení ruší okolní elektroniku	Zařízení se stane nestabilním nebo selže
Důležitost	Vyžadováno pro Předpisy o shodě EMC	Důležité pro spolehlivost a stabilita produktu
Skutečný svět Příklad	Wi-Fi rušení od elektronických zařízení	Reset zařízení způsobené elektrostatickým výbojem

Vedené vs. vyzařované emise vysvětleny

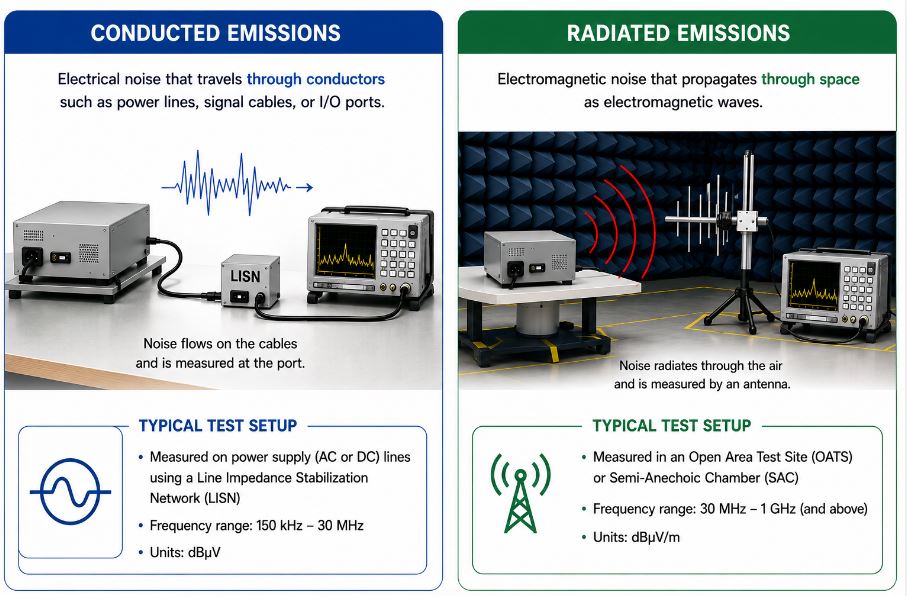

Obrázek 3: Vedené vs. vyzařované emise

Funkce	Provedeno Emise	Vyzařované Emise
Definice	Elektromagnetické šum přenášený dráty nebo kabely	Elektromagnetické hluk vydávaný vzduchem
Přenos Cesta	elektrické vedení, signálové kabely, stopy PCB	Elektromagnetické vlny v otevřeném prostoru
Společný Zdroje	Přepínání zdroje, DC-DC měniče, motory	Vysokorychlostní obvody, antény, bezdrátová zařízení
Frekvence Rozsah	Obvykle nízkofrekvenční rušení	Obvykle vysokofrekvenční rušení
Účinek na Elektronika	Může představit šumu do připojených systémů	Může zasahovat s blízkými elektronickými zařízeními
Testování EMC Metoda	Měřeno pomocí LISN a provedených emisních testů	Měřeno pomocí antén v EMC komorách
Společný Řešení	EMI filtry, feritové kuličky, správné uzemnění	stínění, Optimalizace rozmístění DPS, správa kabelů
Skutečný příklad	Hluk cestování přes napájecí kabel	Wi-Fi rušení od elektronických zařízení

Normy EMC: Vysvětlení FCC, CISPR a IEC

• FCC část 15 – emisní požadavky USA pro RF zařízení a digitální elektroniku.

• Normy CISPR – limity a rámce měření zaměřené na produkt (např. CISPR 32 pro emise a CISPR 35 pro imunitu v multimediálních zařízeních).

• Řada IEC 61000-4 – Základní testovací metody odolnosti (např. ESD, EFT a přepětí).

Techniky návrhu EMC: stínění, uzemnění a filtrování

Stínění

Stínění se používá k blokování elektromagnetického šumu před vstupem nebo výstupem z elektronického zařízení.Obvykle používá kovové kryty, vodivé materiály nebo stíněné kabely pro regulaci vyzařovaných emisí a ochranu citlivých obvodů před vnějším rušením.Stínění se běžně používá v komunikačních systémech, počítačích a vysokorychlostních elektronických zařízeních ke zlepšení výkonu EMC.

Základy

Uzemnění poskytuje stabilní elektrický referenční bod a napomáhá bezpečnému odvádění nežádoucího šumu od citlivých součástí.Správné uzemnění může minimalizovat vedené emise, zlepšit stabilitu signálu a zabránit problémům EMC způsobeným elektrickým šumem nebo zemními smyčkami.Dobrý návrh uzemnění je důležitý v uspořádání PCB, napájecích zdrojích a průmyslových elektronických systémech.

Filtrování

Filtrování se používá k odstranění nežádoucího elektrického šumu z elektrického vedení a signálových kabelů.Mezi běžné filtry EMI patří feritové kuličky, kondenzátory a induktory, které pomáhají blokovat vysokofrekvenční rušení a zároveň umožňují průchod normálních signálů.Filtrování je široce používáno ve spínaných zdrojích napájení, automobilové elektronice a spotřebitelských zařízeních pro zlepšení souladu s EMC a udržení stabilního elektronického provozu.

Příklady problémů EMC ze skutečného světa

Problém EMC	Příčina	Účinek na Zařízení	Společný problém
Zvuk bzučení v reproduktorech	Smartphone RF rušení	Hluk dovnitř audio výstup	Chudák elektromagnetická izolace
Wi-Fi signál nestabilita	Vyzařované emise z elektroniky	Slabé bezdrátové připojení spojení	Signál rušení
Automobilový průmysl chyby snímače	EMI od výkonová elektronika	Špatně údaje snímačů	Elektrické rušení hlukem
Průmyslová porucha řídicího signálu	Provedeno emise z motorů	Komunikace chyby	Nestabilní řídicí signály
Displej blikání	Slabý kabel stínění	Nestabilní video výstup	Elektromagnetické rušení
USB komunikační problémy	Vysokorychlostní rušení signálu	Přenos dat chyby	Signál problémy s integritou

Závěr

EMC je důležitá pro zlepšení spolehlivosti a výkonu elektronických zařízení.Pochopení EMC testování, emisí a odolnosti, EMC standardů a konstrukčních technik může pomoci snížit problémy s elektromagnetickým rušením a zlepšit stabilitu systému.Správné stínění, uzemnění, filtrování a předběžné testování rovněž pomáhá elektronickým produktům splnit požadavky na shodu s EMC a efektivně fungovat v reálném prostředí.
