HC-05 Bluetooth Module Guide: Princip fungování, zapojení a konfigurace

May23

Prohlížet: 780

Modul HC-05 Bluetooth je bezdrátový sériový komunikační modul používaný k odesílání a přijímání dat mezi mikrokontroléry, smartphony, počítači a vestavěnými systémy.Podporuje komunikaci UART, režimy master a slave, konfiguraci příkazů AT a přenos dat Bluetooth na krátké vzdálenosti, díky čemuž je užitečný pro projekty Arduino, robotiku, automatizaci a bezdrátové řídicí systémy.Tento článek vysvětluje, jak HC-05 funguje, jak správně zapojit jeho piny, jak nakonfigurovat přenosovou rychlost, heslo, název zařízení a provozní režim, jak je v porovnání s moduly HC-06 a HM-10 BLE a jak řešit běžné problémy s připojením.

Katalog

1. Co je modul Bluetooth HC-05 a jak funguje

2. HC-05 Pinout, konfigurace kolíků a základní zapojení

3. Klíčové vlastnosti a specifikace HC-05

4. HC-05 Master Mode vs Slave Mode

5. HC-05 AT příkazy a konfigurace

6. Modul BLE HC-05 vs HC-06 vs HM-10

7. Běžné tipy pro řešení problémů HC-05

8. Závěr

HC-05 Bluetooth Module

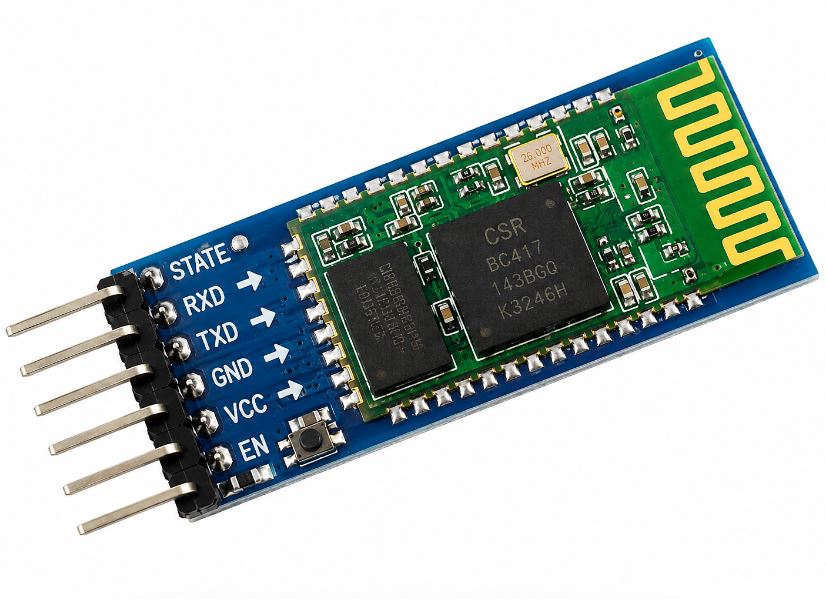

Obrázek 1: Modul Bluetooth HC-05

Co je modul Bluetooth HC-05 a jak funguje?

Modul HC-05 Bluetooth je bezdrátové sériové komunikační zařízení používané pro přenos a příjem dat mezi elektronickými systémy prostřednictvím technologie Bluetooth.Je široce používán v projektech Arduino, robotice, vestavěných systémech a aplikacích bezdrátové automatizace, kde je vyžadována komunikace na krátkou vzdálenost.Modul využívá sériovou komunikaci UART, která umožňuje mikrokontrolérům, chytrým telefonům, tabletům a počítačům bezdrátově vyměňovat příkazy a data senzorů bez přímého připojení kabelem.

Jednou z hlavních výhod Bluetooth modulu HC-05 je podpora komunikace v režimu master i slave.V režimu slave modul čeká na příchozí připojení Bluetooth ze smartphonů nebo počítačů.V režimu master může HC-05 aktivně vyhledávat a automaticky se připojovat k dalším Bluetooth zařízením.Díky této flexibilitě je modul vhodný jak pro začínající elektronické projekty, tak pro pokročilé vestavěné komunikační systémy.

HC-05 funguje tak, že převádí sériová data UART na bezdrátové signály Bluetooth.Po připojení k mikrokontroléru, jako je Arduino, modul přijímá sériová data prostřednictvím svých pinů RX a TX a bezdrátově přenáší informace do spárovaných zařízení.Příchozí signály Bluetooth jsou poté převedeny zpět na sériová data, která může mikrokontrolér zpracovat.

Zařízení	Akce
Smartphone	Odešle bezdrátový příkaz
Modul HC-05	Přijímá Data Bluetooth
Arduino	Procesy sériový příkaz
Výstupní zařízení	Aktivuje se LED, relé nebo motor

Uvnitř modulu HC-05 Bluetooth se integrované komunikační obvody starají o párování Bluetooth, konverzi sériové komunikace, zpracování signálu a bezdrátový přenos dat.Modul také podporuje konfigurovatelná nastavení, jako je přenosová rychlost, heslo pro párování, název zařízení a provozní režim pomocí AT příkazů.

Vzhledem k tomu, že HC-05 používá Bluetooth komunikaci s krátkým dosahem, kvalita signálu se může snížit, pokud jsou přítomny překážky, elektrické rušení nebo nestabilní napájecí zdroje.Správné zapojení a stabilní regulace napětí pomáhají zlepšit spolehlivost komunikace ve vestavěných systémech.

HC-05 Pinout, konfigurace kolíků a základní zapojení

Basic Wiring of HC-05 Bluetooth Module

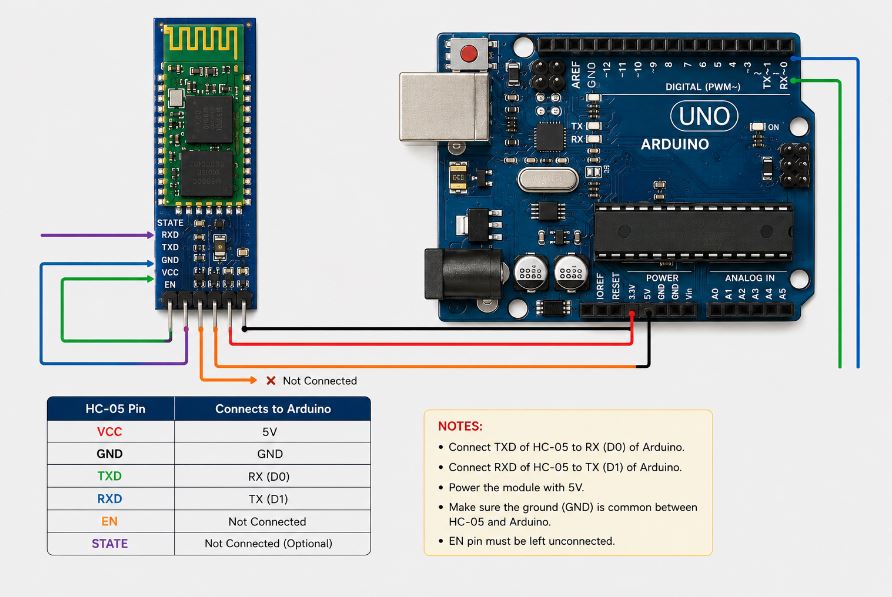

Obrázek 2: Základní zapojení modulu Bluetooth HC-05

Pin	Funkce	Popis
VCC	Napájení	Dodávky provozní napětí do modulu
GND	Pozemní	Společný uzemnění obvodu
TXD	Přenášet data	Odešle seriál data do mikrokontroléru
RXD	Příjem dat	Přijímá sériová data z mikrokontroléru
STÁT	Stav Indikátor	Označuje Stav připojení Bluetooth
EN/KEY	Režim AT Povolit	Aktivuje AT příkazový režim

Vývod VCC obvykle přijímá napětí mezi 3,6 V a 6 V v závislosti na konstrukci vylamovací desky.Piny TXD a RXD zajišťují sériovou komunikaci UART s mikrokontroléry, jako je Arduino.Ve většině obvodů Arduino se kolík HC-05 TXD připojuje k kolíku Arduino RX, zatímco kolík HC-05 RXD se připojuje k kolíku Arduino TX.

Protože kolík HC-05 RX pracuje s logickými úrovněmi 3,3 V, přímé připojení 5V výstupu Arduino TX může časem poškodit modul.Z tohoto důvodu mnoho obvodů HC-05 používá napěťový dělič nebo převodník logické úrovně k bezpečnému snížení napětí aplikovaného na RX pin.

Klíčové vlastnosti a specifikace HC-05

Parametr	Hodnota
Bluetooth Verze	Bluetooth 2.0 + EDR
Komunikace Typ	Seriál UART Komunikace
Provozní Napětí	3,6V–6V
Logická úroveň	3,3 V
Výchozí Baud sazba	9600
Bezdrátové Rozsah	Přibližně 10 metrů
Provozní Režimy	Mistr a Otrok
Frekvence kapela	2,4 GHz ISM kapela
Rozhraní Typ	TX/RX UART
Konfigurace Metoda	AT příkazy

Modul HC-05 Bluetooth je určen pro stabilní bezdrátovou komunikaci na krátkou vzdálenost v embedded systémech a projektech založených na mikrokontrolérech.Jeho konfigurovatelná přenosová rychlost a sériové rozhraní UART umožňují spolehlivou komunikaci mezi deskami Arduino, senzorovými systémy, robotickými platformami a automatizačními obvody.

Jedním z důležitých praktických aspektů je dosah bezdrátové komunikace.Ačkoli je HC-05 běžně dimenzován na vzdálenost přibližně 10 metrů, skutečný výkon se může lišit v závislosti na překážkách, materiálech stěn, elektrickém rušení, orientaci antény a stabilitě napájecího zdroje.Kvalita komunikace se může také snížit v hlučném průmyslovém prostředí nebo systémech s nestabilním uzemněním.

HC-05 Master Mode versus Slave Mode

Jednou z nejdůležitějších vlastností modulu HC-05 Bluetooth je jeho schopnost pracovat v režimu master i slave.V režimu slave modul čeká na příchozí připojení Bluetooth ze zařízení, jako jsou smartphony, tablety nebo počítače.V režimu master HC-05 aktivně vyhledává a automaticky se připojuje k dalším Bluetooth zařízením.

Funkce	Hlavní režim	Režim Slave
Iniciuje Připojení	Ano	Ne
Přijímá Připojení	Omezené	Ano
Smartphone Párování	Omezené	Podporováno
Od zařízení k zařízení Komunikace	Podporováno	Podporováno
Společný Aplikace	Bezdrátové ovladače	Smartphone komunikace

Režim Slave se běžně používá v projektech Arduino řízených chytrým telefonem, protože mobilní zařízení lze snadno připojit k modulu HC-05.Režim Master se běžněji používá v systémech bezdrátové komunikace mezi zařízeními, kde jeden vestavěný systém automaticky řídí druhý.

HC-05 AT Příkazy a konfigurace

Modul Bluetooth HC-05 podporuje AT příkazy, které uživatelům umožňují konfigurovat nastavení komunikace, informace o párování, přenosovou rychlost a provozní režimy.Příkazy AT se běžně používají při nastavování modulu Bluetooth a odstraňování problémů.

AT příkaz	Funkce	Běžné použití
AT	Testy AT příkazová komunikace	Kontroly zda modul odpovídá
AT+NAME?	Čte aktuální název Bluetooth	Potvrzuje název modulu před spárováním
AT+NAME=HC05_TEST	Změní Název zařízení Bluetooth	Dělá modul snadněji identifikovatelný při skenování Bluetooth
AT+PSWD?	Čte párovací heslo	Kontroluje aktuální PIN kód
AT+PSWD=1234	Změní párovací heslo	Nastaví nový Bluetooth párovací PIN
AT+UART?	Čte aktuální nastavení UART	Kontroluje přenosovou rychlost rychlost, stop bit a paritu
AT+UART=9600,0,0	Nastaví UART přenosová rychlost na 9600 bps	Zápasy Nastavení sériové komunikace Arduino
AT+ROLE?	Čte aktuální role	Kontroly zda je modul master nebo slave
AT+ROLE=0	Nastaví otroka režimu	Umožňuje telefony nebo počítače pro připojení k modulu
AT+ROLE=1	Nastaví mistra režimu	Umožňuje HC-05 pro zahájení připojení k jinému zařízení Bluetooth
AT+RESET	Restartuje modul	Platí popř obnovuje změny konfigurace

Pro vstup do režimu příkazu AT je obvykle při napájení modulu KEY nebo EN držen ve VYSOKÉ poloze.V režimu AT se vzor blikání na desce změní, aby indikoval provoz v konfiguračním režimu.Nesprávné nastavení přenosové rychlosti je jedním z nejčastějších důvodů, proč příkazy HC-05 AT nereagují správně.

Modul BLE HC-05 vs HC-06 vs HM-10

Funkce	HC-05	HC-06	HM-10 BLE
Bluetooth Verze	Bluetooth 2.0 + EDR	Bluetooth 2.0	Bluetooth 4.0 BLE
Komunikace Typ	Seriál UART	Seriál UART	BLE UART
Hlavní režim	Podporováno	Není podporováno	Omezené
Režim Slave	Podporováno	Podporováno	Podporováno
Podpora BLE	Ne	Ne	Ano
Smartphone Kompatibilita	Android	Android	Android & iOS
Konfigurace Flexibilita	Vysoká	Mírný	Vysoká
Moc Spotřeba	Mírný	Mírný	Nízká
Bezdrátové Rozsah	~10 metrů	~10 metrů	~10–30 metrů
Snadnost Propojení	Snadno	Velmi snadné	Mírný
Nejlepší použití Případy	Robotika a automatizace	Jednoduché Bluetooth projekty	IoT a BLE aplikací
náklady	Mírný	Nízká	vyšší

Modul HC-05 Bluetooth je preferován pro projekty bezdrátové sériové komunikace, které vyžadují podporu komunikace master i slave.HC-06 je jednodušší a hlavně navržený pro aplikace v režimu slave, takže je vhodný pro začínající projekty Bluetooth.Modul HM-10 BLE podporuje Bluetooth Low Energy (BLE), nižší spotřebu energie a lepší kompatibilitu s moderními smartphony, zejména zařízeními iOS, díky čemuž je vhodnější pro IoT a bezdrátové systémy s nízkou spotřebou.

Běžné tipy pro řešení problémů HC-05

Běžné problémy a řešení HC-05

Problém	možné Příčina	Odstraňování problémů Tip
HC-05 Ne Párování	Špatně heslo nebo nastavení párování	Ověřte Heslo Bluetooth a proces párování
Žádný seriál Komunikace	TX/RX piny nesprávně zapojený	Kříž TX a Správné připojení RX
AT příkazy Nefunguje	Nesprávné AT nastavení režimu	Podržte KEY/EN pin při spouštění
Náhodné Bluetooth se odpojí	Slabá síla zásobování	Používejte stabilní regulovaný zdroj napětí
Nestabilní data Přenést	Elektrické rušení	Použijte krátké dráty a stabilní uzemnění
HC-05 Ne Zjištěno	Modul ne správně napájen	Ověřte VCC a GND kabeláž
Špatný Baud sazba	Špatně Nastavení UART	Zápas Arduino a HC-05 přenosové rychlosti
Poškození kolíku RX	Přímé 5V spojení	Použijte napětí ochrana rozdělovače

HC-05 LED stavové indikátory

Chování LED	Význam
Rychlé blikání	Čekání na Bluetooth párování
Slow Double Mrkni	Připojeno úspěšně
Pomalé blikání	AT příkaz režim aktivní

Integrovaný LED indikátor pomáhá uživatelům rychle identifikovat provozní stav modulu HC-05 Bluetooth.Rychlé blikání obvykle znamená, že modul čeká na spárování, zatímco pomalejší blikání často značí úspěšné připojení Bluetooth nebo provoz v příkazovém režimu AT.

Závěr

Modul HC-05 Bluetooth zůstává praktickou volbou pro bezdrátovou sériovou komunikaci na krátkou vzdálenost, protože kombinuje rozhraní UART, konfigurovatelné AT příkazy a podporu režimu master i slave.Důležité je správné zapojení, zejména křížení TX/RX spojení a ochrana RX pinu před přímými 5V signály.Jeho specifikace, provozní režimy, AT příkazy a srovnání s HC-06 a HM-10 BLE ukazují, že HC-05 se nejlépe hodí pro projekty flexibilního ovládání Bluetooth, zatímco HC-06 vyhovuje jednodušším aplikacím v režimu slave a HM-10 je lepší pro nízkoenergetické IoT systémy založené na BLE.Stabilní napájení, správné nastavení přenosové rychlosti, správné nastavení režimu AT a správné postupy zapojení pomáhají předcházet selháním párování, nestabilnímu přenosu dat a chybám v komunikaci.
