Co je diferenciální signalizace?Pracovní princip, redukce EMI a použití

Diferenciální signalizace je metoda přenosu signálu používaná ke zlepšení odolnosti proti šumu, snížení EMI a udržení spolehlivé vysokorychlostní komunikace v moderních elektronických systémech.Místo odesílání dat přes jednu signální linku vztaženou k zemi používá dva komplementární signály a měří rozdíl napětí mezi nimi.Tento článek vysvětluje, jak funguje diferenciální signalizace, rozdíl mezi signály v běžném a diferenciálním režimu, jak se srovnává se signalizací s jedním zakončením, proč snižuje šum a elektromagnetické rušení a jak impedance, zakončení, směrování PCB a integrita signálu ovlivňují výkon v reálném světě.Pokrývá také běžné standardy rozdílové signalizace, jako je USB, Ethernet, RS-485, CAN bus, LVDS, HDMI, PCIe a SATA.

Katalog

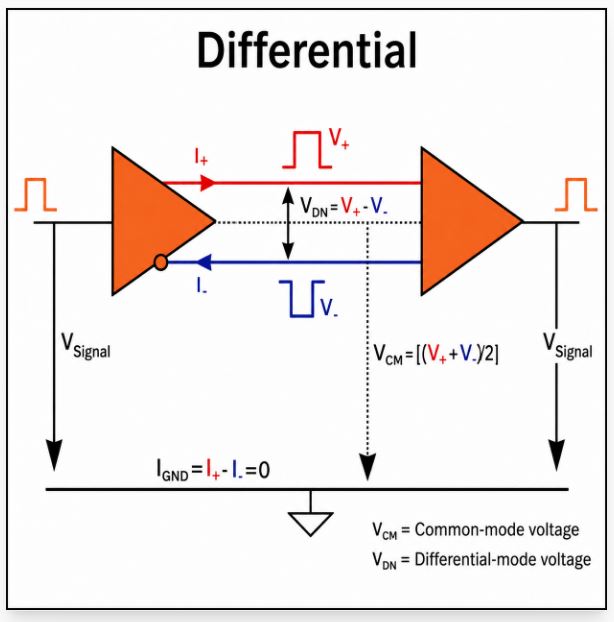

Obrázek 1: Diferenciální signalizace

Co je diferenciální signalizace a jak funguje?

Diferenciální signalizace je metoda přenosu dat pomocí dvou komplementárních signálů namísto jediného signálu vztaženého k zemi.Přijímač měří rozdíl napětí mezi dvěma linkami, díky čemuž je přenos odolnější vůči vnějším rušením.Díky své spolehlivosti je diferenciální signalizace široce používána v komunikačních standardech, jako je USB, Ethernet, HDMI, PCIe, SATA a CAN bus.

Diferenciální pár nese stejné, ale opačné signály.Když je jeden řádek kladný, druhý je záporný o stejnou hodnotu.Přijímač detekuje rozdíl napětí mezi párem pro identifikaci přenášených dat.Protože nežádoucí rušení obvykle ovlivňuje obě linky podobně, velká část rušení je zrušena před zpracováním signálu.

Tento způsob signalizace také pomáhá snižovat elektromagnetické záření.Proudy v páru tečou v opačných směrech, což způsobuje, že se část jejich elektromagnetických polí navzájem ruší.To zlepšuje kvalitu přenosu a podporuje rychlý přenos dat v moderních elektronických systémech.

Signály v běžném a diferenciálním režimu

V diferenciálních signalizačních systémech jsou signály běžně analyzovány buď jako signály v diferenciálním režimu nebo jako signály v běžném režimu, protože oba ovlivňují integritu signálu a komunikační výkon různými způsoby.Pochopení rozdílu mezi těmito dvěma typy signálů je důležité při návrhu vysokorychlostních desek plošných spojů, ethernetové komunikaci, rozhraní USB, systémů sběrnice CAN a dalších vysokorychlostních elektronických obvodů, kde je odolnost proti šumu kritická.

Typ signálu	Popis	Hlavní efekt
Diferenciální režim Signál	Dva protilehlé signály nesoucí užitečná data	Povolí spolehlivý přenos dat
Společný režim Signál	Stejné napětí se objeví na obou vodičích	Obvykle představuje nežádoucí šum

Signál diferenciálního režimu je skutečný datový signál přenášený přes diferenciální pár.Když na jednom signálním vedení vzroste napětí, na druhém se o stejnou hodnotu sníží.Přijímač měří rozdíl napětí mezi párem, aby přesně obnovil přenášené informace.

Společný signál nastane, když oba vodiče zaznamenají stejnou změnu napětí vzhledem k zemi.To se obvykle děje kvůli elektromagnetickému rušení, spínacímu šumu nebo vazbě z blízkých obvodů.Protože se na obou linkách objevuje stejný nežádoucí signál, mohou diferenciální přijímače většinu rušení automaticky potlačit pomocí potlačení šumu v běžném režimu.

Diferenciální signalizace vs jednokoncová signalizace

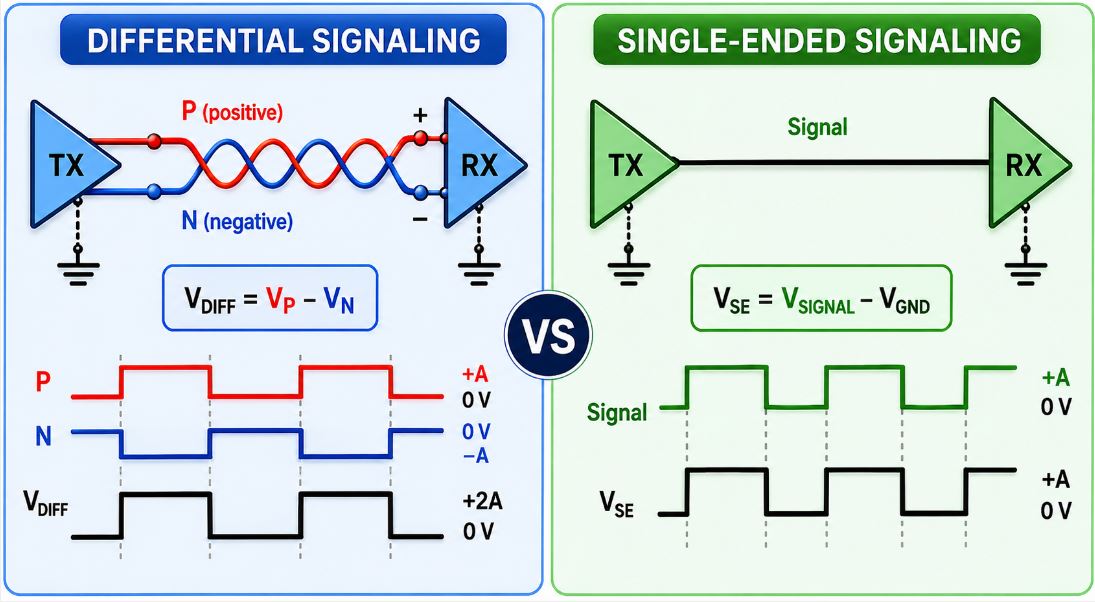

Obrázek 2: Diferenciální signalizace vs. jednokoncová signalizace

Funkce	Diferenciál Signalizace	Jednostranné Signalizace
Signál Přenos	Používá dva komplementární signály	Používá jeden signál vztažený k zemi
Hluk Imunita	Velmi vysoká	Nižší
Emise EMI	Nižší elektromagnetického záření	vyšší elektromagnetického záření
Signál Integrita	více konzistentní při vysokých frekvencích	více citlivé na poruchy
Přenos Vzdálenost	Lepší pro delší vzdálenosti	Více omezený
Rychlost dat Schopnost	Vhodné pro rychlá komunikace	Lepší pro signály s nižší rychlostí
Směrování PCB Složitost	Vyžaduje diferenciální směrování	Jednodušší směrování
Společný Aplikace	USB, Ethernet, CAN, PCIe, HDMI	GPIO, SPI, UART

Diferenciální signalizace je běžně vybírána pro rychlé komunikační systémy, protože udržuje lepší kvalitu přenosu přes dlouhé stopy PCB a kabely.Je to užitečné zejména v prostředích, kde je důležitá přesnost signálu a stabilita časování.

Jednostranná signalizace zůstává populární ve vestavěné elektronice, protože je jednodušší a cenově výhodnější.Nízkorychlostní snímače, linky GPIO a základní řídicí rozhraní často nevyžadují diferenciální páry.Inženýři obvykle volí mezi těmito dvěma přístupy na základě rychlosti, vzdálenosti, složitosti směrování a systémových požadavků.

Proč diferenciální signalizace snižuje šum a EMI

Jedním z důvodů, proč diferenciální signalizace funguje dobře, je její schopnost snižovat účinky vnějšího rušení.Vzhledem k tomu, že obě trasy jsou vedeny blízko sebe, blízké elektrické poruchy mají tendenci ovlivňovat obě vedení podobně.Přijímač se zaměřuje pouze na rozdíl napětí mezi párem, což pomáhá zachovat původní data.

Diferenciální páry také vyzařují méně elektromagnetického záření než mnoho jednokoncových spojení.Opačný tok proudu způsobuje, že se část elektromagnetických polí vzájemně ruší, což pomáhá minimalizovat rušení s blízkými obvody.To se stává důležitým u kompaktních zařízení obsahujících více rychlých komunikačních kanálů.

Kabely s kroucenými páry tento efekt dále zlepšují tím, že jsou oba vodiče po celé délce kabelu vystaveny téměř identickým podmínkám prostředí.To je důvod, proč Ethernet a mnoho průmyslových komunikačních systémů spoléhá na kroucené diferenciální páry pro spolehlivý přenos dat na dlouhé vzdálenosti.

Diferenciální impedance a zakončení

Ve vysokorychlostních diferenciálních signalizačních systémech jsou diferenciální impedance a správné zakončení důležité pro udržení stabilního přenosu signálu a dobré integrity signálu.Jak se rychlost signálu zvyšuje, stopy PCB a komunikační kabely se začnou chovat jako přenosové linky namísto jednoduchých vodičů.Z tohoto důvodu může nesoulad impedance způsobit odrazy, zvonění, zkreslení tvaru vlny a komunikační chyby.

Diferenciální impedance je impedance měřená mezi dvěma vodiči diferenciálního páru.Závisí na faktorech, jako je šířka stopy, rozteč stop, materiál PCB a vzdálenost k základní rovině.Aby byla zachována spolehlivá vysokorychlostní komunikace, měla by diferenciální impedance zůstat konzistentní po celé signálové cestě.

Různá komunikační rozhraní používají různé hodnoty impedance na základě jejich konstrukčních požadavků.

Když se impedance mění podél diferenciálního páru, část signálu se může odrážet zpět směrem ke zdroji.Tyto odrazy mohou zkreslit signál a snížit spolehlivost komunikace, zejména u vysokorychlostních návrhů desek plošných spojů.

Ukončení pomáhá snížit tyto odrazy přizpůsobením impedance zátěže impedanci přenosového vedení.V mnoha systémech diferenciální signalizace jsou zakončovací odpory umístěny v blízkosti přijímače, aby správně absorbovaly energii signálu a zlepšily kvalitu tvaru vlny.

Směrování desky plošných spojů také ovlivňuje výkon diferenciální impedance a zakončení.Špatné rozestupy tras, nadměrné prokovy, nesprávné uzemnění a nekonzistentní směrování mohou vytvářet impedanční nesoulady, které negativně ovlivňují integritu signálu.Z tohoto důvodu vyžadují návrhy vysokorychlostních desek plošných spojů pečlivé diferenční párové směrování a řízení impedance, aby byl zachován spolehlivý komunikační výkon.

Společné standardy a aplikace diferenciální signalizace

Standardní / Rozhraní	Typické Diferenciální impedance	Hlavní Aplikace
USB 2.0 / USB 3.0	90 Ω	Počítač periferie a přenos dat
Ethernet	100 Ω	vytváření sítí a komunikační systémy
RS-485	120 Ω	Průmyslová komunikační systémy
CAN Bus	120 Ω	Automobilový průmysl komunikační sítě
LVDS	100 Ω	displeje, kamery a systémy FPGA
HDMI	100 Ω	Zvuk a video přenos
PCIe	85 Ω	Vysokorychlostní počítačová rozhraní
SATA	100 Ω	Skladování komunikace zařízení

Mnoho moderních rozhraní používá diferenciální signalizaci, protože podporuje spolehlivý vysokorychlostní přenos dat.USB, PCIe, HDMI a SATA používají rozdílové páry k výměně dat mezi procesory, grafickými systémy, úložnými zařízeními a periferními zařízeními.

Ethernetové sítě spoléhají na kroucené diferenciální páry, aby byla zachována kvalita komunikace přes dlouhé kabely.Průmyslová zařízení často používají RS-485, protože dobře funguje kolem motorů a těžkých elektrických zařízení.Automobilová elektronika využívá sběrnicové sítě CAN k výměně dat mezi řídicími jednotkami, senzory a systémy vozidel.

LVDS se běžně vyskytuje v displejích, fotoaparátech a platformách FPGA, kde je důležitý kompaktní design a snížené elektromagnetické záření.

Diferenciální signalizace v reálných elektronických systémech

Počítač a vysokorychlostní rozhraní

Moderní výpočetní platformy používají pro komunikaci mezi procesory, úložnými zařízeními, grafickým hardwarem a periferními zařízeními diferenciální signalizaci.Rozhraní jako USB, PCIe, SATA, HDMI a DisplayPort závisí na diferenciálních párech, aby podporovaly rychlou výměnu dat se sníženým zkreslením tvaru vlny.

Síťové a komunikační systémy

Ethernetová komunikace využívá kroucené diferenciální páry pro podporu spolehlivého přenosu dat přes dlouhé kabely.Síťová zařízení včetně směrovačů, přepínačů a serverů těží ze zlepšené konzistence přenosu v náročných provozních podmínkách.

Automobilová elektronika

Elektronika vozidla obsahuje mnoho zdrojů elektromagnetické aktivity včetně zapalovacích systémů, motorů a obvodů řízení výkonu.Rozdílová komunikace sběrnice CAN pomáhá udržovat přesnou výměnu dat mezi brzdovými systémy, řídicími jednotkami motoru, senzory a palubními moduly.

Průmyslové automatizační systémy

Průmyslová zařízení často obsahují těžké stroje a spínací zařízení, která mohou rušit komunikační signály.Diferenciální rozhraní, jako je RS-485, jsou široce používána v PLC systémech, robotice, průmyslových monitorovacích zařízeních a továrních automatizačních sítích, protože podporují stabilní komunikaci na dlouhé vzdálenosti.

Displeje, kamery a vestavěné systémy

Zobrazovací systémy, obrazové snímače, desky FPGA a vestavěná zařízení často využívají diferenciální komunikaci k podpoře kompaktních uspořádání a efektivního přenosu dat.Technologie jako LVDS se běžně používají v aplikacích vyžadujících snížení elektromagnetického záření a rychlý přenos signálu.

Směrování diferenciálního páru a integrita signálu

Kvalita rozložení desky plošných spojů hraje hlavní roli ve výkonu diferenciální signalizace.Dvě stopy v diferenciálním páru by měly zůstat blízko u sebe a měly by si udržovat přizpůsobené délky, takže oba signály dorazí do přijímače téměř ve stejnou dobu.Nestejné délky mohou způsobit zešikmení a problémy související s časováním.

Řízené směrování impedance je také důležité, protože nespojitosti impedance mohou vytvářet odrazy a zkreslení tvaru vlny.Mnoho komunikačních standardů vyžaduje specifické hodnoty diferenciální impedance, jako je 90 Ω nebo 100 Ω v závislosti na typu rozhraní.Správné ukončení pomáhá snížit odrazy podél přenosové cesty.

Špatné postupy směrování mohou způsobit přeslechy, vyzvánění, ztrátu signálu a elektromagnetické rušení.Nadměrné prokovy, nekonzistentní rozestupy, přerušené zpětné cesty a ostré rohy směrování mohou snížit celkovou kvalitu přenosu v rychlých komunikačních systémech.

Problém	Společná příčina	Efekt
Reflexe	Impedance nesoulad	Signál zkreslení
Přeslechy	Špatná stopa rozestup	Hluk spojka
Zkosit	Nestejná stopa délky	Chyby časování
EMI	Chudák uzemnění nebo směrování	Komunikace nestabilita
Zvonění	Nepatřičné ukončení	Nestabilní průběhy

Inženýři běžně používají osciloskopy, diagramy oka a simulace integrity signálu k vyhodnocování a odstraňování problémů s rozdílovými komunikačními spoji.

Skutečné světové výhody diferenciální signalizace

Lepší odolnost proti hluku

Diferenciální signalizace pomáhá komunikačním systémům pokračovat v přesném provozu i v prostředích obsahujících spínací obvody, motory a další zdroje elektromagnetické aktivity.

Nižší EMI v kompaktních elektronických systémech

Snížené elektromagnetické vyzařování pomáhá okolním obvodům pracovat s menším počtem problémů souvisejících s rušením, díky čemuž je diferenciální signalizace užitečná v uspořádání kompaktních desek plošných spojů a vestavěných zařízení.

Stabilnější vysokorychlostní komunikace

Diferenciální páry pomáhají udržovat čistší průběhy a snižují přenosové chyby v rychlých komunikačních rozhraních pracujících na vysokých frekvencích.

Vylepšený přenos na dlouhé vzdálenosti

Diferenciální komunikace podporuje spolehlivější přenos dat přes dlouhé stopy PCB a kabely snížením citlivosti na vnější rušení a degradaci signálu.

Vyšší spolehlivost v průmyslovém a automobilovém prostředí

Tovární zařízení, automobilová elektronika a energetické systémy často pracují v drsných elektrických podmínkách.Diferenciální rozhraní pomáhají udržovat spolehlivou komunikaci navzdory rušení generovanému motory, spínacími zařízeními a těžkými stroji.

Závěr

Diferenciální signalizace je široce používána v moderních elektronických systémech, protože zlepšuje integritu signálu, snižuje elektromagnetické rušení a podporuje spolehlivou vysokorychlostní datovou komunikaci.Přenosem dat prostřednictvím dvou komplementárních signálů pomáhá minimalizovat vlivy vnějšího šumu při zachování čistšího výkonu křivek napříč plošnými spoji a kabely.Technologie jako USB, Ethernet, PCIe, HDMI, RS-485, CAN bus a LVDS spoléhají na diferenciální komunikaci pro stabilní provoz ve výpočetních, síťových, automobilových, průmyslových a vestavěných aplikacích, kde je spolehlivý přenos dat kritický.
