Co je katodový osciloskop (CRO)?Pracovní princip, měření a reálné aplikace

Katodový osciloskop (CRO) se používá k zobrazení elektrických signálů jako viditelných křivek, což uživatelům pomáhá analyzovat napětí, frekvenci, amplitudu, časování, zkreslení, zvlnění a chování signálu v elektronických obvodech.Tento článek vysvětluje, co je CRO, proč se i dnes stále vyplatí učit, jak jeho vnitřní tok signálu vytváří zobrazení průběhu, jak se jeho ovládací prvky nastavují během měření, jak se provádějí měření napětí a frekvence, běžné problémy s průběhem při odstraňování problémů a jak se CRO používají při analýze napájení, komunikačních systémech a výuce elektroniky.

Katalog

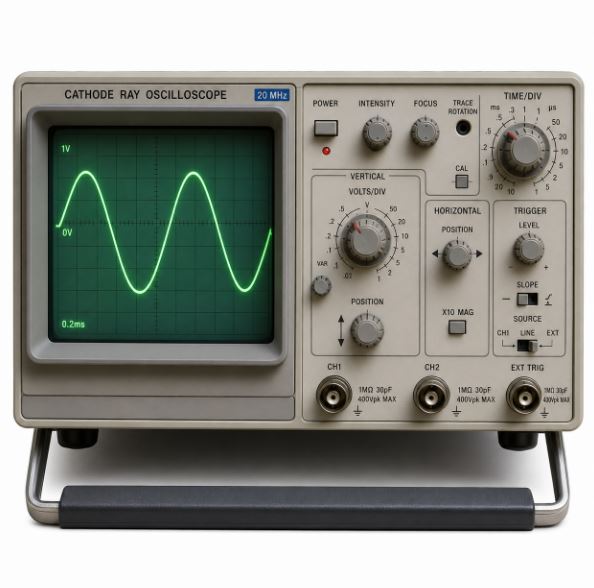

Obrázek 1: Katodový paprskový osciloskop (CRO)

Co je katodový osciloskop (CRO) a proč je stále důležitý?

Katodový osciloskop (CRO) je elektronický přístroj používaný k zobrazování elektrických signálů jako viditelných křivek na obrazovce.Umožňuje uživatelům sledovat, jak se napětí mění v průběhu času, což je užitečné pro analýzu tvaru vlny, frekvence, amplitudy, časování, zkreslení a stability signálu v elektronických obvodech.Na rozdíl od běžných měřicích přístrojů, které zobrazují pouze číselné hodnoty, CRO poskytuje grafickou vizualizaci průběhu v reálném čase, která pomáhá inženýrům, studentům a technikům jasněji porozumět chování signálu během testování obvodů a odstraňování problémů.

CRO stojí za to se učit i dnes, protože pomáhají uživatelům dobře porozumět základním elektronickým konceptům, jako je analýza tvaru vlny, synchronizace, provoz na časové základně, měření napětí a časování signálu.Analogový CRT displej přímo zobrazuje nepřetržitý pohyb křivky, což umožňuje studentům a začátečníkům přirozeně pozorovat chování signálu, aniž by se spoléhali na digitální zpracování křivek.V mnoha vzdělávacích laboratořích zůstávají CRO cenné pro výuku praktické elektroniky, oscilátorových obvodů, testování zesilovačů, analýzu zvlnění napětí a řešení problémů s analogovými signály.

Ačkoli digitální osciloskopy nyní dominují moderním elektronickým laboratořím, nenahradily CRO úplně ve všech situacích.Digitální osciloskopy poskytují pokročilé funkce, jako je ukládání křivek, automatická měření, počítačová konektivita a vysokorychlostní analýza signálu, ale CRO stále nabízejí plynulou vizualizaci analogových křivek v reálném čase, kterou mnozí uživatelé považují za snazší pro naučení základního chování signálu.CRO také zůstávají užitečné pro nízkonákladová vzdělávací nastavení, experimenty s analogovou elektronikou a základní aplikace pro řešení problémů, kde pokročilé digitální funkce nejsou nutné.

Blokové schéma CRO a vnitřní tok signálu

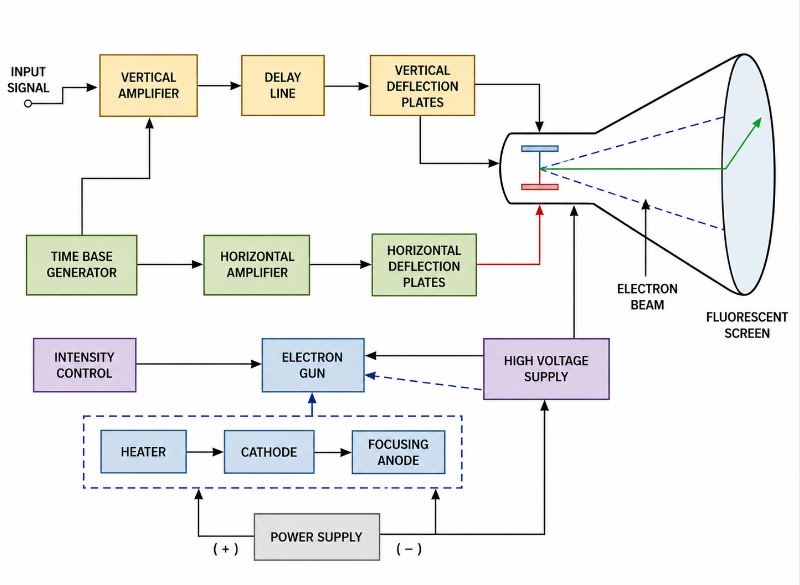

Obrázek 2: Blokové schéma katodového osciloskopu

Katodový osciloskop obsahuje několik vnitřních sekcí, které spolupracují na přeměně elektrických signálů na viditelné křivky na CRT displeji.

Když vstupní signál vstupuje do CRO, nejprve prochází vertikálním zesilovačem.Tato část upravuje sílu signálu pro správné zobrazení tvaru vlny.Zesílený signál je poté odeslán do vertikálních vychylovacích desek uvnitř CRT, které řídí pohyb elektronového paprsku směrem nahoru a dolů.

Generátor časové základny zároveň vytváří rozmítací signál, který pohybuje elektronovým paprskem vodorovně přes obrazovku konstantní rychlostí.Horizontální zesilovač zesílí tento rozmítaný signál předtím, než dosáhne horizontálních vychylovacích desek.

Spouštěcí obvod synchronizuje opakující se signály s horizontálním systémem rozmítání, takže tvar vlny zůstává stabilní a snadno analyzovatelný.

Uvnitř katodové trubice elektronové dělo generuje a zaměřuje paprsek elektronů směrem k fluorescenčnímu stínítku.Když paprsek narazí na povlak obrazovky, vytvoří viditelný tvar vlny představující měřený elektrický signál.

Sekce napájecího zdroje poskytuje provozní napětí požadovaná:

• CRT displej

• Elektronová pistole

• Vertikální zesilovač

• Horizontální zesilovač

• Spouštěcí obvod

Tyto vnitřní sekce spolupracují na vytvoření vizualizace tvaru vlny v reálném čase pro analýzu elektrického signálu.

Jak nastavit ovládací prvky CRO během měření

Správné nastavení ovládacích prvků CRO je důležité pro získání stabilních a přesných měření tvaru vlny.Nesprávné nastavení může způsobit zkreslené, driftující, komprimované nebo obtížně čitelné křivky.

Ovládání	Funkce
Intenzita	Ovládací prvky jas tvaru vlny
Zaměřte se	Ostří zobrazení průběhu
Volt/Div	Upravuje vertikální škálování napětí
Čas/Div	Upravuje horizontální časové měřítko
Spoušť	Stabilizuje zobrazení průběhu
Vertikální Pozice	Pohyby průběh vertikálně
Horizontální Pozice	Pohyby průběh vodorovně

Nastavení napětí/div

Ovládací prvek Volt/Div určuje, jaké napětí představuje každý vertikální dílek.Pokud se křivka zdá příliš malá, je třeba snížit nastavení Volt/Div.Pokud křivka přesahuje hranice obrazovky, je třeba nastavení zvýšit.

Nastavení času/rozdílu

Ovládací prvek Time/Div nastavuje, kolik času každé horizontální rozdělení představuje.Rychlejší signály vyžadují menší nastavení Time/Div, zatímco pomalejší signály vyžadují větší nastavení pro správné zobrazení.

Seřízení spouště

Ovládání spouštění stabilizuje opakující se křivky.Nesprávné nastavení spouštění může způsobit neustále se pohybující nebo nestabilní průběhy.Nastavení úrovně spouštění pomáhá uzamknout tvar vlny do stacionární polohy.

Nastavení zaostření a intenzity

Ovládací prvek Focus zostřuje okraje tvaru vlny, zatímco ovládací prvek Intensity upravuje jas displeje.Nadměrný jas může časem zkrátit životnost obrazovky CRT.

Ovládání polohy

Ovládací prvky vertikální a horizontální polohy pomáhají vycentrovat tvar vlny na displeji pro snadnější měření a analýzu.

Jak měřit napětí a frekvenci pomocí CRO

Katodový paprskový osciloskop (CRO) se běžně používá k měření napětí, časového období a frekvence pozorováním rozdělení tvaru vlny na obrazovce displeje.

Měření napětí

Napětí se měří pomocí vertikálních dělení tvaru vlny spolu s nastavením Volt/Div.

vzorec:

V = Vertikální dělení × Volt/Div Nastavení

Příklad:

Pokud průběh zabírá 4 vertikální dělení a nastavení Volt/Div je 2V:

V = 4 × 2 V

V = 8V

Naměřené napětí je 8V.

Měření časové periody

Časové období se vypočítá pomocí horizontálních dělení křivky spolu s nastavením Time/Div.

vzorec:

T = Horizontální dělení × Nastavení času/dílek

Příklad:

Pokud jeden cyklus průběhu zabírá 5 horizontálních dílků a nastavení Čas/Rozdíl je 2 ms:

T = 5 × 2 ms

T = 10 ms

Perioda signálu je 10 milisekund.

Měření frekvence

Frekvence se vypočítá pomocí měřeného časového období.

vzorec:

Příklad:

Pokud je měřený časový úsek 10 ms:

10 ms = 0,01 s

f = 1/0,01

f = 100 Hz

Frekvence měřeného signálu je 100Hz.

Příklady měření CRO

Měření zvlnění napájecího zdroje

Jedním z praktických použití CRO je kontrola zvlnění napětí ve stejnosměrném napájecím zdroji.

Předpokládejme například a 12V spínaný zdroj způsobí občasné restartování průmyslového regulátoru.Multimetr stále ukazuje asi 12 V, ale výstup může obsahovat skryté zvlnění, které ovlivňuje stabilitu.

Technik připojí CRO a použije následující nastavení:

Nastavení	Hodnota
Vertikální měřítko	100 mV/div
Časové měřítko	5 ms/dílek
Spojka	AC
Spoušť	Edge Trigger

Po měření průběh ukazuje periodické zvlnění na stejnosměrném výstupu.

Předpokládejme, že naměřené zvlnění dosáhne 600 mV od špičky ke špičce, zatímco podobné systémy běžně očekávají asi 100–200 mV.

To obvykle naznačuje jednu z následujících podmínek:

• Stárnutí výstupního kondenzátoru (vyšší ESR)

• Slabý filtrační výkon

• Nestabilní regulace zátěže

Po výměně výstupního kondenzátoru a opětovném měření zvlnění klesne na 120 mVpp a výstup se ustálí.

Tento typ měření CRO se běžně používá v Odstraňování problémů SMPS, ladění napájecího zdroje a testování zesilovače.

Běžné problémy se signálem na CRO

Různé abnormality tvaru vlny na obrazovce CRO mohou inženýrům pomoci identifikovat možné chyby obvodu, problémy s uzemněním, problémy s filtrováním nebo nestabilitu signálu.Pečlivé pozorování tvaru vlny pomáhá zjednodušit řešení problémů v analogových, digitálních, komunikačních a napájecích obvodech.

Průběh Problém	Vzhled zapnutý CRO	možné Příčina	Společný Problém s okruhem
Zvlnění	Malý nechtěný střídavý průběh na výstupu DC	slabý filtrování	Vadné resp slabý filtrační kondenzátor v napájecích zdrojích
Výstřižek	Nahoře nebo dole část průběhu je odříznuta	Signál nasycení	Zesilovač přetížení nebo nadměrné vstupní napětí
Hluk	Náhodné nežádoucí kolísání tvaru vlny	Elektrické rušení	Chudák uzemnění nebo blízké spínací obvody
Zvonění	Oscilující okraje průběhu po přechodech	Rozložení popř problém s impedancí	rozložení PCB problémy nebo špatné ukončení signálu
Nestabilní Spouštění	Průběh neustále se pohybuje nebo driftuje	Špatně nastavení spouště	Nepatřičné synchronizace nebo nestabilní vstupní signál
Zkreslený Sinusová vlna	Nepravidelné popř deformovaný sinusový průběh	Nelineární zesílení	Vadný zesilovač nebo přetížený obvod
Šířka pulzu Variace	Nerovnoměrný puls načasování	Načasování nestabilita	Hodiny popř problém se spínacím obvodem
Rozmazané Průběh	Tlusté popř nepřehledné zobrazení průběhu	Špatně zaostření nebo nestabilní signál	Špatné zaměření nastavení nebo zdroj šumu signálu

Katodový osciloskop vs digitální osciloskop

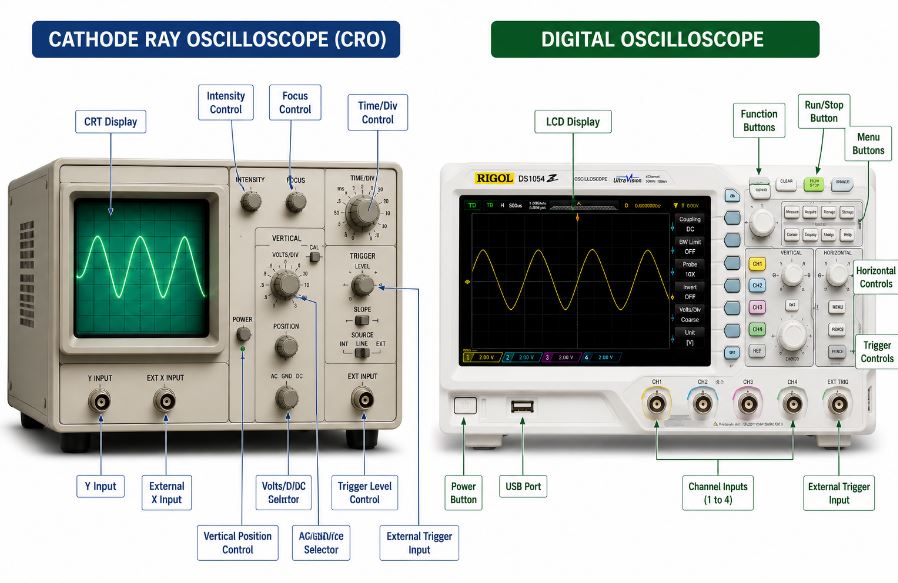

Obrázek 3: CRO vs digitální osciloskop

Moderní elektronické systémy běžně používají digitální osciloskopy, ale CRO jsou stále cenné pro analýzu analogových křivek a vzdělávací aplikace.

Funkce	CRO	Digitální Osciloskop
Typ zobrazení	Analogová CRT	Digitální LCD
Signál Skladování	Ne	Ano
Průběh Odezva	Hladký analog Displej	Digitální Odběr vzorků
Měření Vlastnosti	Základní	Pokročilé
Přenositelnost	Velké a Těžký	Kompaktní
náklady	Nižší pro Starší jednotky	vyšší
Moderní použití	Vzdělávací a Analogové testování	Pokročilé Elektronika a IoT

CRO jsou stále preferovány v některých vzdělávacích laboratořích, protože poskytují přímou vizualizaci analogových křivek v reálném čase bez digitálních vzorkovacích efektů.Hladký analogový displej také pomáhá uživatelům přirozeněji pozorovat chování spojitých křivek během testování signálu a odstraňování problémů.

Digitální osciloskopy však nabízejí ukládání křivek, automatická měření, vyšší šířku pásma, pokročilé spouštěcí funkce a připojení k počítači pro moderní elektronickou analýzu.Kvůli těmto vlastnostem se digitální osciloskopy častěji používají v pokročilém vývoji elektroniky, průmyslové diagnostice, komunikačních systémech a aplikacích IoT.

Ačkoli digitální osciloskopy dominují moderním elektronickým laboratořím, CRO stále zůstávají užitečné pro analogovou vizualizaci křivek, vzdělávací školení a základní elektronické řešení problémů.

Aplikace katodového osciloskopu v elektronických systémech

Odstraňování problémů s napájením

• Analýza zvlnění napětí – CRO pomáhají detekovat nežádoucí zvlnění střídavého proudu ve zdrojích stejnosměrného proudu.

• Monitorování stability napětí – Inženýři analyzují kolísání výkonu v regulovaných energetických systémech.

Analýza komunikačních signálů

• Monitorování RF signálu – CRO pomáhají sledovat průběhy komunikace a modulační signály.

• Testování audio signálu – Inženýři používají CRO k analýze zkreslení zvukových vln a odezvy zesilovače.

Vzdělávací a laboratorní aplikace

• Školení elektroniky – Studenti se naučí analýzy průběhu a techniky měření signálu.

• Inženýrské experimenty – CRO pomáhají demonstrovat chování analogového signálu v laboratorních prostředích.

Závěr

Katodový osciloskop zůstává užitečný pro analogovou vizualizaci tvaru vlny, měření signálu a elektronické řešení problémů.Jeho CRT displej, vertikální a horizontální vychylovací systémy, generátor časové základny a spouštěcí obvody spolupracují, aby zobrazovaly změny napětí v čase jako viditelné průběhy.Správným nastavením ovládacích prvků Volt/Div, Time/Div, trigger, focus a position, mohou uživatelé přesně měřit napětí, časovou periodu a frekvenci a zároveň identifikovat problémy se signálem, jako je zvlnění, ořezávání, šum, zvonění a nestabilní spouštění.Ačkoli digitální osciloskopy poskytují pokročilejší analytické funkce, CRO stále zůstávají cenné pro elektronické vzdělávání, laboratorní experimenty, pozorování analogových signálů a praktické aplikace pro řešení problémů.
