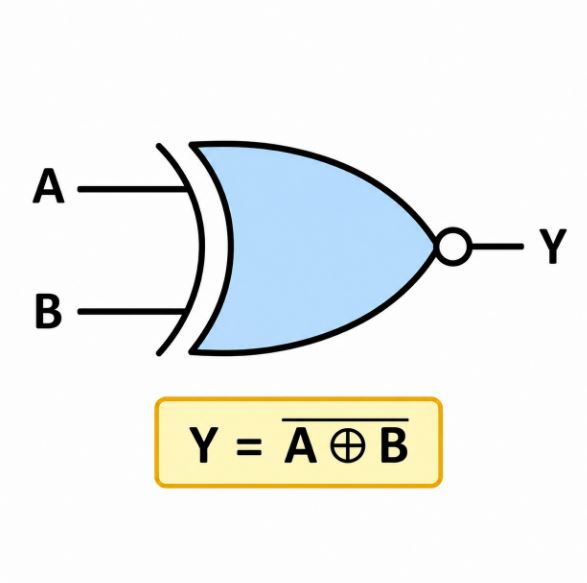

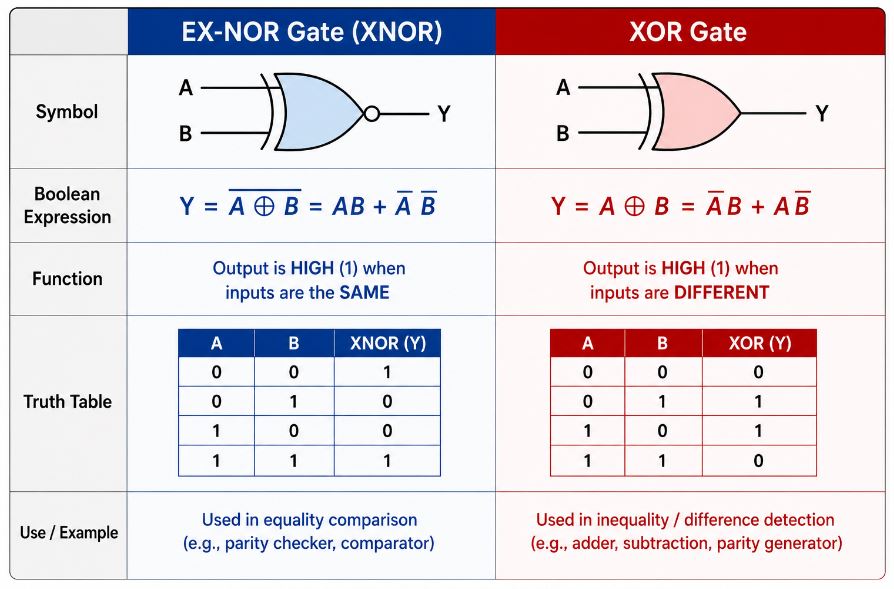

Co je brána EX-NOR?Pravdivostní tabulka, pracovní princip, schéma zapojení a použití

Často kladené otázky [FAQ]

1. Jak lze hradla EX-NOR použít k porovnání dvou vícebitových binárních čísel v digitálním komparátoru?

Hradlo EX-NOR porovnává vždy jeden pár bitů.Například pokud porovnávají se dvě 4bitová čísla, lze použít čtyři hradla EX-NOR, přičemž každé hradlo kontroluje jednu pozici bitu.Pokud jsou všechny výstupy EX-NOR VYSOKÉ, dvě binární čísla jsou si rovna.Pokud je byť jen jeden výstup LOW, at alespoň jeden bit neodpovídá.V praktických komparačních obvodech je Výstupy EX-NOR jsou obvykle kombinovány s hradlem AND, takže konečný výstup se stane HIGH pouze tehdy, když je každý pár bitů identický.

2. Proč obvod hradla EX-NOR dává špatný výstup, i když je pravdivostní tabulka správná?

To se obvykle stává, protože skutečný obvod má problémy, které pravdivostní tabulka neukazuje.Mezi běžné příčiny patří nesprávný pin IC připojení, plovoucí vstupy, špatné napájecí napětí, chybějící kostra připojení nebo použití nekompatibilních logických úrovní mezi CMOS a TTL zařízení.Pravdivostní tabulka předpokládá čisté signály HIGH a LOW, ale an skutečný obvod závisí na stabilních úrovních napětí, správném zapojení a správné provozní podmínky IC.

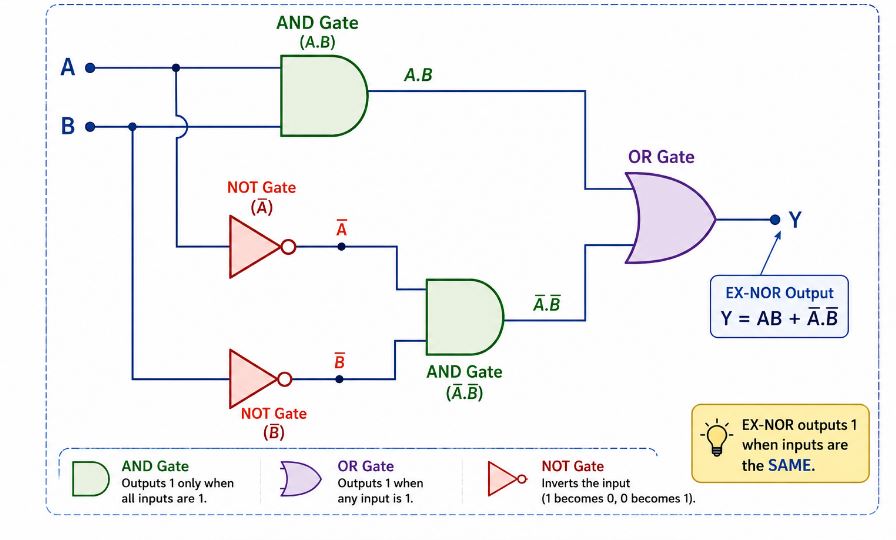

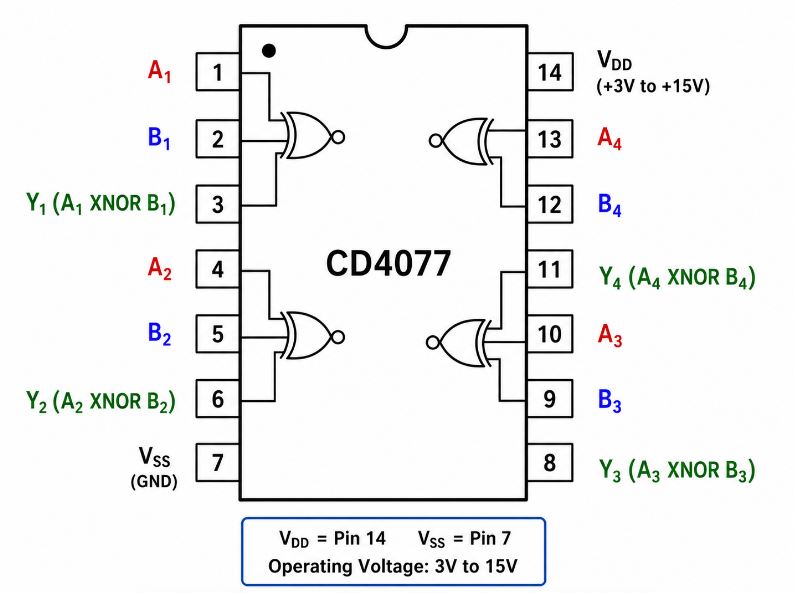

3. Jak si vyberete mezi CD4077, 74LS266 a 74HC266 pro obvod hradla EX-NOR?

Vyberte IC na základě požadavků na napětí, rychlost a výkon.CD4077 je vhodný pro obvody s nízkým výkonem a širší rozsahy napětí, protože je může obvykle pracovat od 3V do 15V.74LS266 je běžně TTL zařízení používá se v 5V logických systémech, ale spotřebovává více energie.74HC266 funguje dobře moderní logické obvody CMOS s nižší spotřebou energie a rychlejší výkon než starší rodiny CMOS.Pro vestavěné a na baterie projekty, 74HC266 nebo CD4077 je obvykle praktičtější než 74LS266.

4. Jak ovlivní zpoždění šíření hradla EX-NOR ve vícestupňových logických obvodech?

Zpoždění šíření se stává vážnější, když je několik hradel EX-NOR zapojené v řetězci nebo používané s jinými logickými hradly.Každá brána přidává a malé zpoždění před změnou výstupu po změně vstupu.Pomalu obvodů to nemusí vadit, ale u vysokorychlostních komparátorů takt obvodů nebo komunikačního hardwaru může způsobit nahromaděné zpoždění závady, falešné výsledky srovnání nebo chyby v načasování.Návrháři snižují to pomocí rychlejších logických rodin, kratších signálových cest a méně kaskádové brány.

5. Proč plovoucí vstupy způsobují nestabilní výstupy EX-NOR a jak je lze opravit?

Plovoucí vstup není připojen k určitému HIGH nebo LOW napětí. Z tohoto důvodu může IC zachytit elektrický šum z blízkých vodičů, kontakty na prkénko nebo spínací signály.To může způsobit EX-NOR výstup bliká nebo se náhodně mění.Oprava je připojit nepoužívané popř ovládané vstupy do známého logického stavu pomocí pull-up nebo pull-down rezistory.To udržuje vstup stabilní a zabraňuje náhodnému výstupu chování.

6. Jak lze postavit hradlo EX-NOR pouze pomocí hradel NAND a proč je to užitečné?

Hradlo EX-NOR lze vytvořit z více hradel NAND, protože NAND je univerzální logické hradlo.To znamená, že brány NAND mohou reprodukovat NOT, AND, OR, XOR a EX-NOR fungují při správném připojení.To je užitečné v designu digitální logiky, protože použití jednoho typu brány může zjednodušit implementace hardwaru, zejména v oblasti návrhu IC a vzdělávání obvody.V praktických projektech je však vyhrazený integrovaný obvod EX-NOR obvykle jednodušší a čistší než ruční zapojení několika hradel NAND.

7. Co způsobuje problémy se šumem v obvodech hradel EX-NOR a jak je můžete snížit?

Problémy s hlukem často pocházejí z dlouhých vodičů, špatného uzemnění, nestabilní napájení, blízké spínací obvody nebo plovoucí vstupy.Od Hradla EX-NOR porovnávají logické stavy, dokonce i malé nežádoucí napěťové špičky může vytvořit falešný přechod výstupu.Pro snížení šumu ponechte signální vodiče krátké, použijte stabilní napájecí zdroj, přidejte oddělovací kondenzátory v blízkosti IC, připojte správně uzemnění a neponechávejte vstupy nezapojené. Tyto postupy jsou zvláště důležité v obvodech na prkénko vestavěné systémy.

8. Může být brána EX-NOR použita pro párování senzorů ve vestavěných nebo robotických projektech?

Ano.Brány EX-NOR lze použít, když systém potřebuje zkontrolovat, zda dva signály digitálních senzorů jsou stejné.Například v robotice dva mohou být nutné koncové spínače, signály kodéru nebo snímače polohy před povolením motorické akce.Pokud se oba stavy senzoru shodují, výstup EX-NOR může signalizovat regulátoru, že podmínka je platná. Díky tomu je logika EX-NOR užitečná pro jednoduché ověření na úrovni hardwaru bez spoléhání se pouze na software.

9. Proč může být výstup hradla EX-NOR zpožděný nebo zkreslený při buzení několika vstupů?

To se může stát, protože výstup je přetížený.Každý vstup připojený k výstupu EX-NOR přidává určitou elektrickou zátěž a dlouhé vodiče nebo stopy PCB zvyšují kapacitu.Příliš velké zatížení zpomaluje výstup přechodu a může zkreslit signál, zejména v rychlejších obvodech.A Pokud se musí napájet výstup EX-NOR, může být zapotřebí vyrovnávací brána nebo IC ovladače mnoho dalších logických vstupů.Snížení délky drátu a omezení vějířového výstupu pomáhá udržovat čisté spínání.

10. Může mikrokontrolér nahradit hradlo EX-NOR v obvodu?

Mikrokontrolér může nahradit logiku EX-NOR, pokud tomu tak není musí proběhnout okamžitě nebo velmi vysokou rychlostí.Mikrokontrolér může přečíst dva vstupní piny, porovnat jejich stavy v softwaru a vytvořit výstup.Hardwarová brána EX-NOR je však lepší, když obvod potřebuje rychlejší odezva, nižší závislost na softwaru nebo nepřetržitý provoz v reálném čase porovnání signálu.Pro jednoduché vestavěné projekty je srovnání softwaru dost často, ale pro digitální logiku citlivou na časování je hardware EX-NOR spolehlivější.
