Elektronika DOBOT Atom a humanoidního robota: Jak fungují senzory, vidění, motory, napájení a komunikační systémy

DOBOT Atom přitáhl pozornost, protože kombinuje humanoidní pohyb, binokulární vidění, hloubkové snímání, vnímání LiDAR, šikovné ruce, okrajovou umělou inteligenci a teleoperaci v rámci jediné robotické platformy.Za těmito schopnostmi je integrovaná elektronická architektura, která podporuje snímání, zpracování, pohyb, správu napájení a komunikaci.Tento článek zkoumá elektronické podsystémy běžně spojené s humanoidními roboty ve stylu DOBOT Atom, včetně senzorů, systémů vidění, řízení motorů BLDC, robotických kloubů, zpětné vazby kodéru, správy baterií, izolace signálu a technologií bezdrátové komunikace, které umožňují koordinovaný a inteligentní robotický provoz.

Katalog

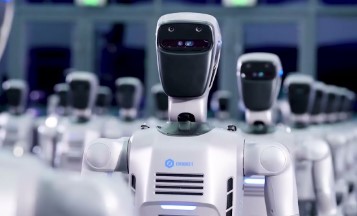

Obrázek 1. Elektronika humanoidních robotů ve stylu DOBOT Atom

Jaká elektronika umožňuje fungování humanoidních robotů DOBOT ve stylu atomu?

Humanoidní roboti, jako je DOBOT Atom, využívají pokročilou elektroniku humanoidních robotů a strukturovanou architekturu robotické elektroniky k podpoře efektivního a koordinovaného provozu.Elektronický systém může zahrnovat senzory, vestavěné ovladače, pohonné jednotky aktuátorů, komunikační moduly a komponenty řízení spotřeby v jednotném rámci.Senzory, jako jsou kamery, LiDAR, inerciální měřicí jednotky a senzory síly, získávají data související s prostředím a pohybem, zatímco akční členy generují řízený mechanický pohyb.Architektura elektroniky robota vytváří komunikační a řídicí strukturu mezi snímacími, zpracovatelskými a ovládacími moduly.Tento rozdíl je důležitý, protože pro stabilní pohyb a spolehlivé provádění úkolů je vyžadován synchronizovaný provoz, zpětná vazba v reálném čase a přesné řízení.

Veřejné specifikace atomu DOBOT a co prozrazují o elektronice robotů

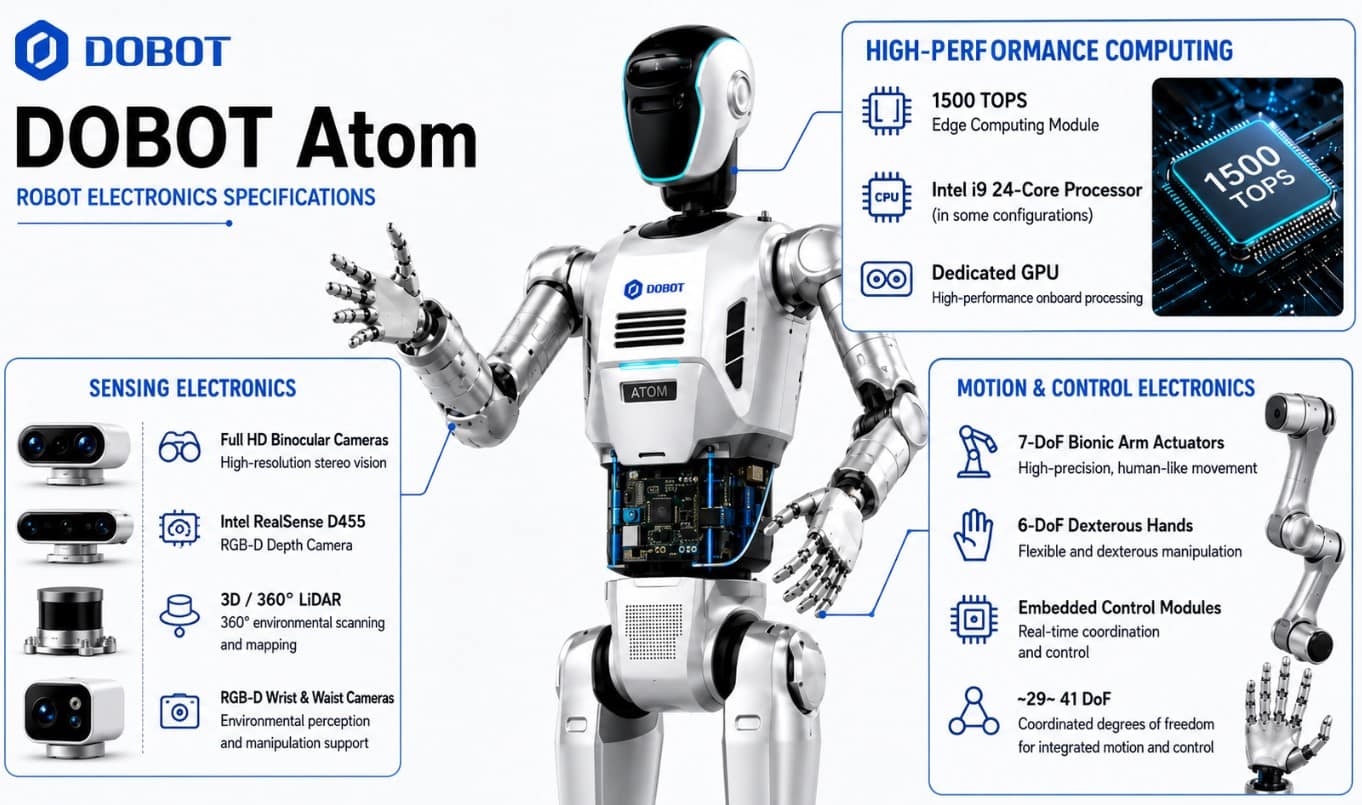

Obrázek 2. Veřejné specifikace DOBOT Atom

Veřejné specifikace řady DOBOT Atom odhalují několik elektronických subsystémů a schopností na úrovni platformy, které pomáhají vysvětlit elektronickou architekturu humanoidních robotů.Platforma integruje výpočetní modul 1500 TOPS edge, spárovaný v některých konfiguracích s 24jádrovým procesorem Intel i9 a vyhrazeným GPU pro vysoce výkonné integrované zpracování.Tyto subsystémy pro zpracování a snímání společně tvoří elektroniku DOBOT Atom, která podporuje výpočty, vnímání a koordinované robotické řízení na palubě umělé inteligence.Jeho snímací elektronika zahrnuje Full HD binokulární kamery, hloubkovou kameru Intel RealSense D455 RGB-D, 3D/360° LiDAR a další RGB-D kamery na zápěstí a pas pro podporu vnímání prostředí a manipulaci.Pohybová a řídicí elektronika se skládá z aktuátorů bionických paží se 7 stupni volnosti, šikovných rukou se 6 stupni volnosti a vestavěných řídicích modulů, které koordinují přibližně 29–41 stupňů volnosti a tvoří integrovanou architekturu elektroniky robota pro přesný pohyb a ovládání systému.

Senzorová elektronika v humanoidních robotech

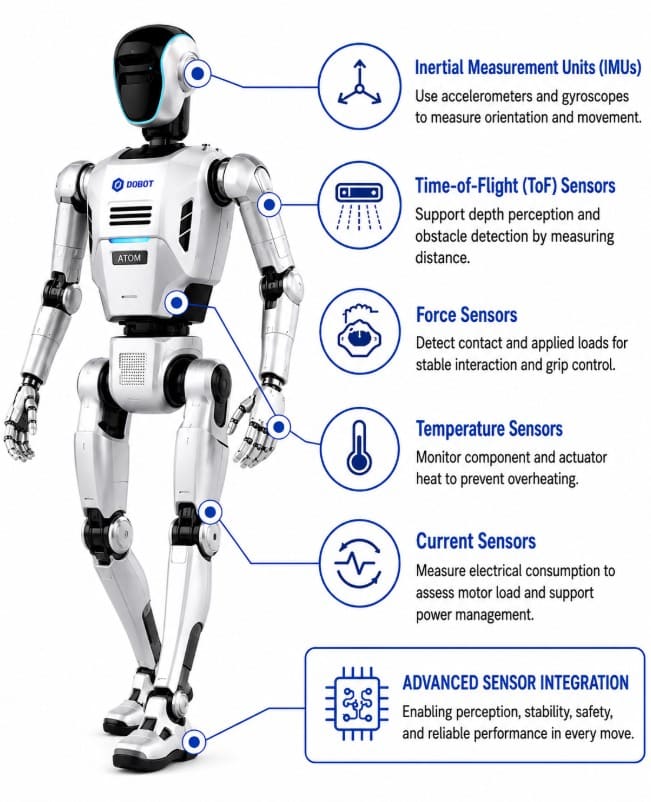

Obrázek 3. Elektronika senzoru v humanoidních robotech

Elektronika senzorů poskytuje zpětnou vazbu v reálném čase pro řízení pohybu, rovnováhu a monitorování systému u humanoidních robotů.V humanoidních robotech typu DOBOT Atom může elektronika senzorů zahrnovat IMU, moduly snímání vzdálenosti, senzory síly, teplotní senzory a obvody pro monitorování proudu.Veřejné materiály DOBOT zdůrazňují hloubkové kamery, binokulární vidění, LiDAR a robotické ovládání, zatímco širší architektura senzorů podobných humanoidních systémů často spoléhá na signály pohybu, vzdálenosti, síly a elektrického monitorování.

IMU používají k měření orientace a pohybu akcelerometry a gyroskopy.Senzory Time-of-Flight (ToF) podporují vnímání hloubky a detekci překážek měřením vzdálenosti.Snímače síly detekují kontakt a působící zatížení pro stabilní interakci a kontrolu přilnavosti.Teplotní senzory monitorují teplo komponent a pohonu, aby se zabránilo přehřátí, zatímco proudové senzory měří elektrickou spotřebu, aby vyhodnotily zatížení motoru a podpořily řízení spotřeby.Společně tyto senzory zvyšují stabilitu, bezpečnost a spolehlivý provoz robota.

Vision Electronics: Hloubkové kamery, binokulární vidění a obrazové snímače

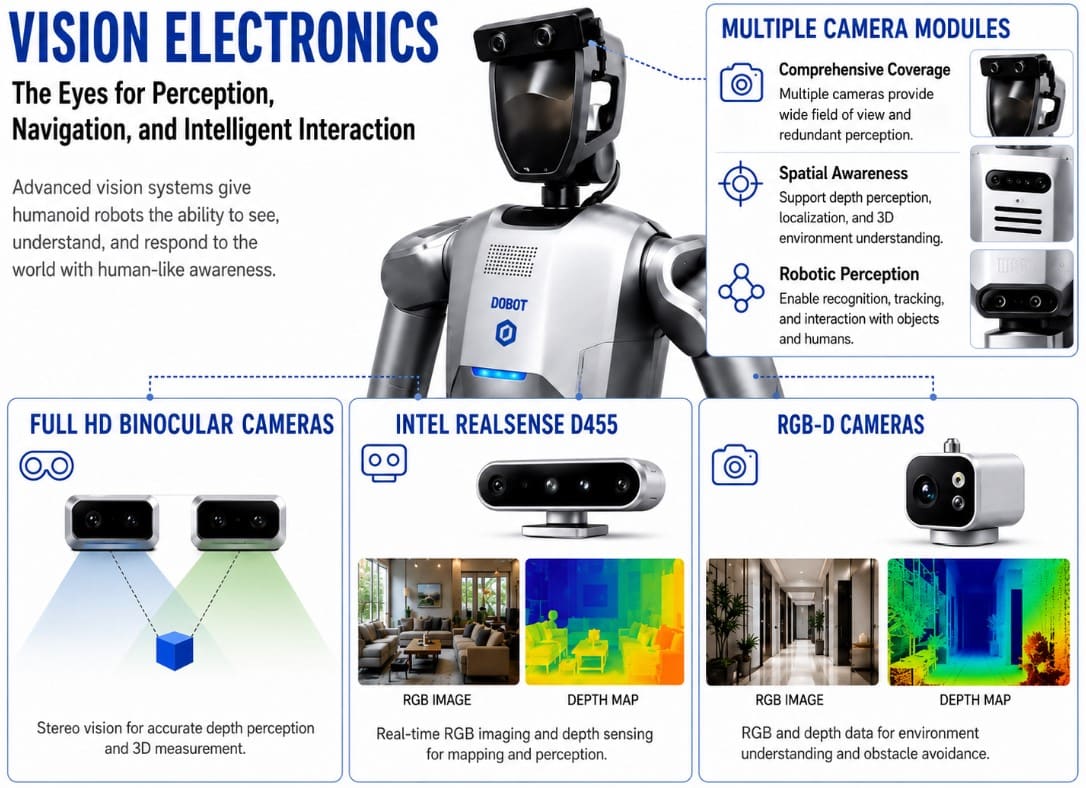

Obrázek 4. Elektronika vidění

Elektronika vidění u humanoidních robotů je nezbytná pro vnímání prostředí, navigaci a interakci objektů.Systém vidění Dobot Atom může integrovat RGB zobrazování, technologie hloubkového snímání a více kamerových modulů pro podporu prostorového uvědomění a úkolů robotického vnímání.Systémy jako Intel RealSense D455 integrují RGB zobrazování s technologií hloubkového snímání, aby poskytovaly přesná prostorová měření a odhad vzdálenosti.Binokulární kamery s rozlišením Full HD využívají duální synchronizované obrazové senzory k napodobení lidského stereoskopického vidění, což umožňuje hloubkové vnímání a lokalizaci objektů pomocí analýzy disparity obrazu.Kromě toho kamery RGB-D současně získávají informace o barvách a hloubce, čímž zlepšují porozumění scéně a mapování prostředí.Tato vizuální elektronika zlepšuje schopnost vizuálního snímání a slouží jako kritické součásti v systémech vnímání humanoidních robotů.

BLDC elektronika pro pohyb humanoidního robota

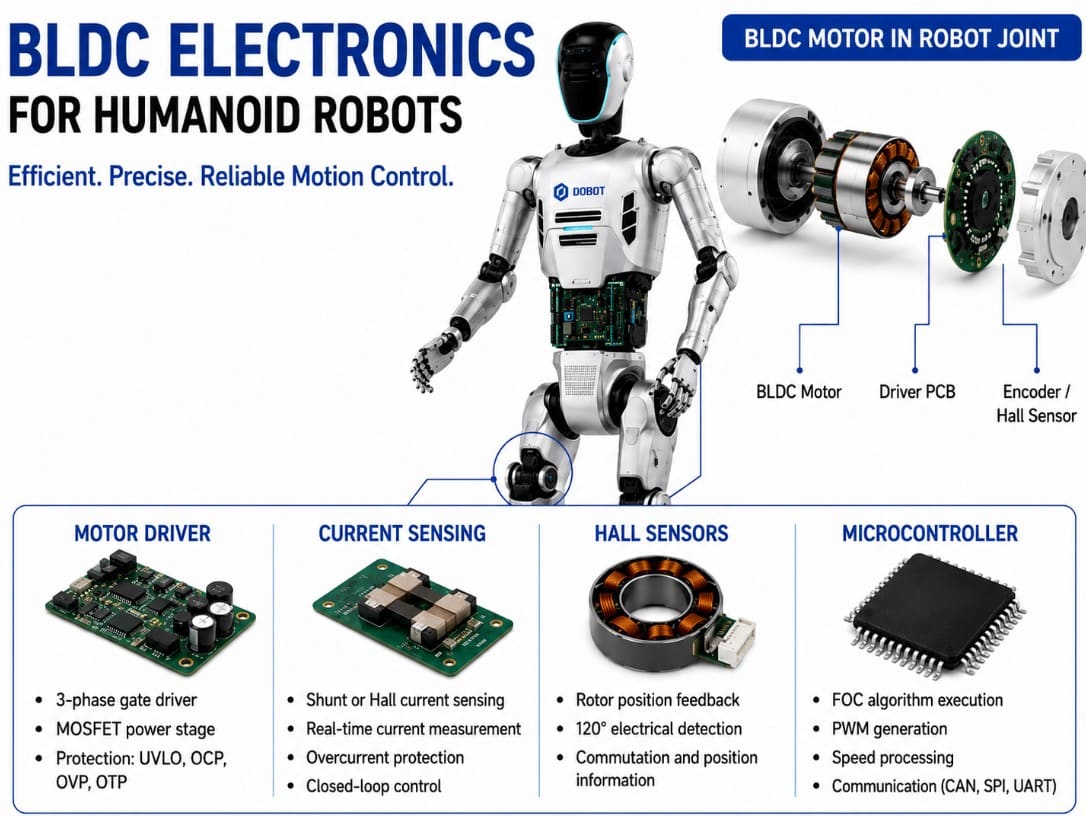

Obrázek 5. Elektronika BLDC

Elektronika BLDC je u humanoidních robotů důležitá, protože poskytuje účinné a přesné řízení bezkomutátorových stejnosměrných motorů používaných v robotických kloubech a pohybových systémech.Řízení motoru humanoidního robota BLDC běžně integruje ovladače motoru, obvody pro snímání proudu a zpětnovazební mechanismy pro dosažení přesné regulace točivého momentu a stabilního pohybu.Field-Oriented Control (FOC) se běžně používá k regulaci točivého momentu a rychlosti motoru prostřednictvím koordinovaného řízení proudu.Hallovy snímače poskytují zpětnou vazbu o poloze rotoru, zatímco obvody snímání proudu monitorují proud motoru pro řízení a ochranu v uzavřené smyčce.Výkonové stupně obvykle využívají hradlové ovladače a MOSFETy k efektivnímu spínání třífázových motorových proudů.

Níže uvedené příklady ilustrují elektroniku běžně používanou v podobných systémech pohybu a řízení humanoidních robotů.Zařízení jako DRV10970, třífázový BLDC ovladač pracující při 5–18 V, 1 A RMS a 1,5 A špičkově, slouží jako příklady pro aplikace BLDC s nízkou spotřebou.Infineon MOTIX TLE9563-3QX lze popsat jako integrovaný obvod motoru BLDC s integrovaným ovladačem brány, napájecím zdrojem a komunikačními rozhraními.Je lépe prezentován jako příklad integrovaného ovládání BLDC než jako samostatný vysoce výkonný humanoidní společný ovladač.

Kloubová elektronika: Akční členy, řízení točivého momentu a stupně pohonu motoru

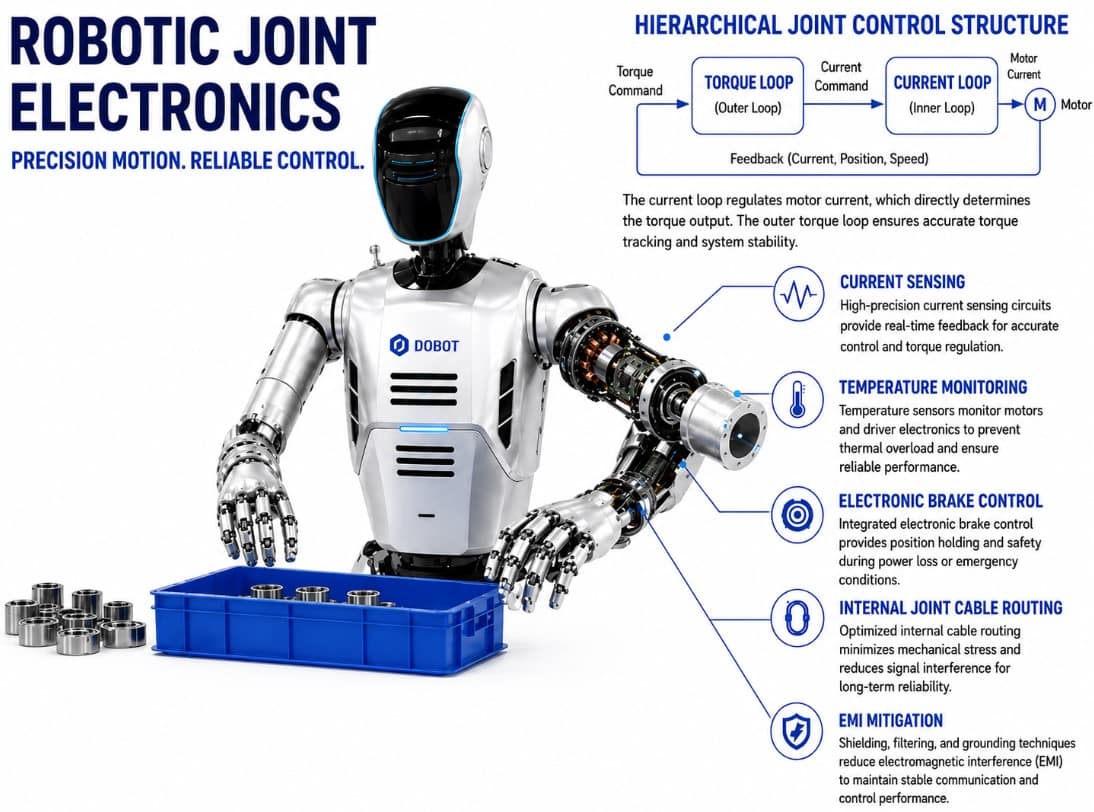

Obrázek 6. Elektronika kloubu

Robotická kloubová elektronika integruje akční členy, stupně motorového ovladače a systémy zpětné vazby pro dosažení přesného pohybu a spolehlivého provozu u humanoidních robotů.Společné regulátory běžně implementují hierarchickou řídicí strukturu sestávající z proudové smyčky a vnější momentové smyčky, kde proudová regulace přímo ovlivňuje výstupní moment motoru.

Obvody pro snímání proudu poskytují zpětnou vazbu pro přesné řízení, zatímco teplotní snímače monitorují motory a elektroniku řidiče, aby se zabránilo tepelnému přetížení.Některé robotické klouby obsahují elektronické ovládání brzd pro udržení polohy a bezpečnost při ztrátě napájení.Vnitřní vedení spojovacích kabelů musí minimalizovat mechanické namáhání a rušení signálu, zatímco techniky zmírnění elektromagnetického rušení (EMI), jako je stínění, filtrování a uzemnění, jsou nezbytné pro udržení stabilního výkonu komunikace a řízení.

Elektronika kodéru pro zpětnou vazbu polohy a rychlosti

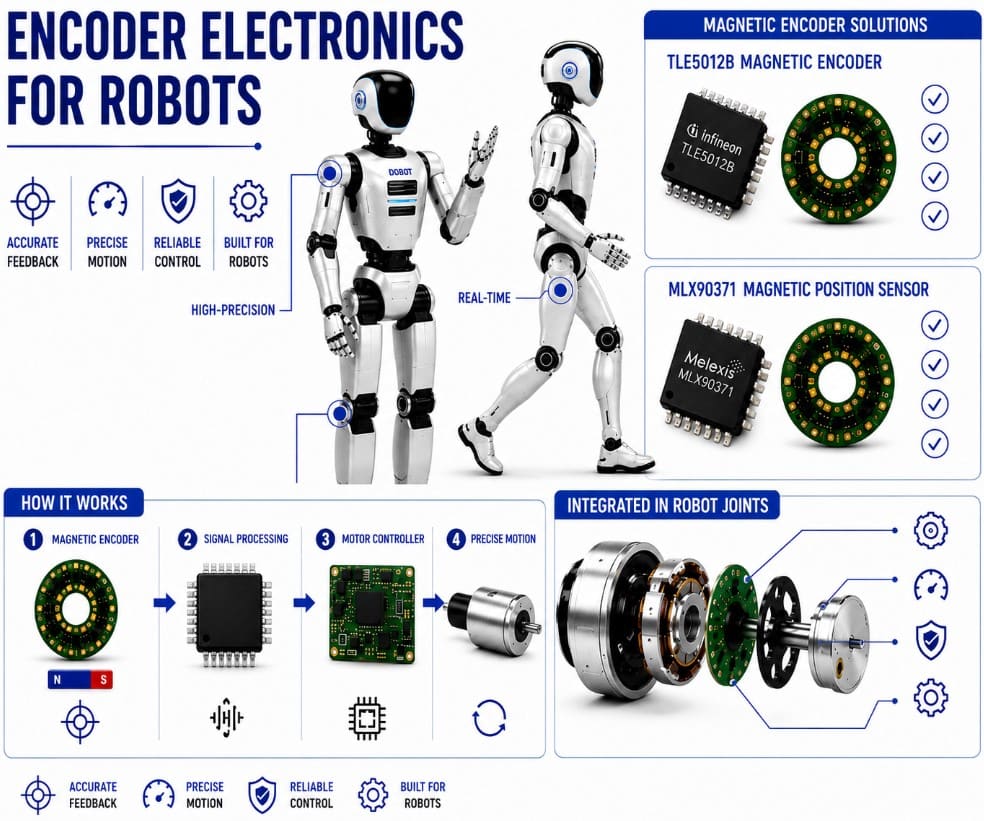

Obrázek 7. Elektronika kodéru

Elektronika kodéru pro roboty je nezbytná v humanoidních systémech pro přesnou zpětnou vazbu polohy a rychlosti v rámci společných řídicích systémů.Tyto senzory poskytují měření v reálném čase potřebná pro řízení motoru v uzavřené smyčce, sledování trajektorie a synchronizaci pohybu.

Níže uvedená zařízení představují technologie často používané ve srovnatelných architekturách snímání polohy a zpětné vazby humanoidních robotů.Magnetické úhlové senzory, jako je Infineon TLE5012B TLE5012B Infineon 622 In Stock: 10100 pcs , poskytují 360° úhlové snímání polohy pomocí technologie magnetického snímání iGMR a měření sinusového/kosinového pole.Díky tomu jsou vhodné pro zpětnou vazbu polohy rotoru, snímání úhlu kloubu a řízení motoru v uzavřené smyčce ve srovnatelných robotických systémech.

MLX90371 je další magnetický snímač polohy používaný pro rotační a lineární měření, který nabízí bezkontaktní snímání a vysokou spolehlivost v robotických prostředích.Elektronika kodéru, integrovaná s ovladači motoru, zlepšuje přesnost polohování, odhad rychlosti a celkový výkon společného řízení.

BMS Electronics pro bateriové sady humanoidních robotů

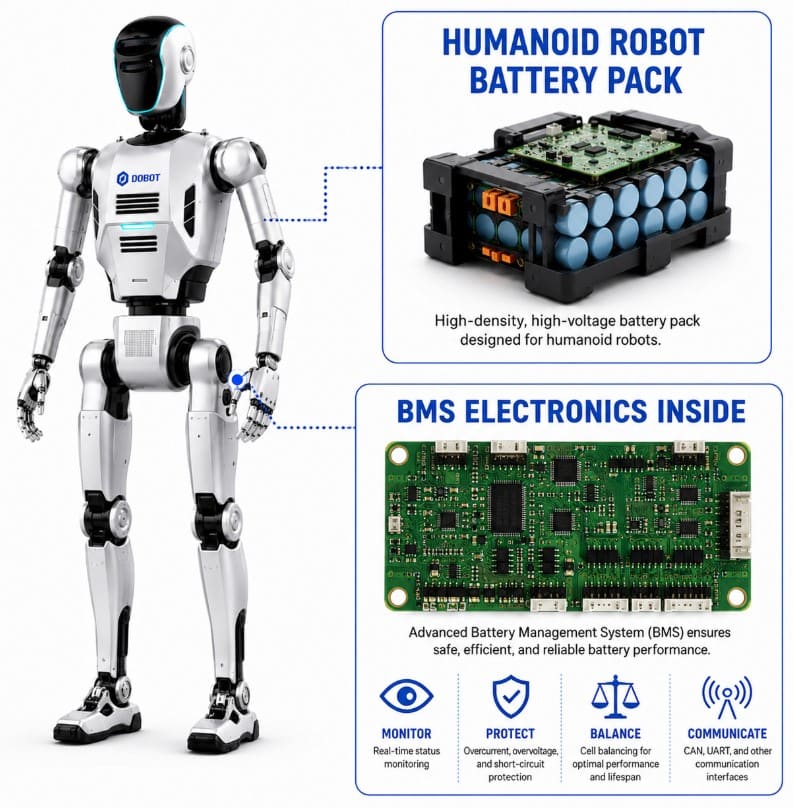

Obrázek 8. BMS Electronics

Elektronika Battery Management System (BMS) je kritickou funkcí v bateriových sadách humanoidních robotů pro zajištění bezpečného provozu, distribuce energie a monitorování stavu baterie.Humanoidní robot BMS dohlíží na parametry, jako je napětí článku, proud, teplota a stav nabití, aby se zabránilo přebíjení, nadměrnému vybíjení a tepelným poruchám.

Příklady komponent níže ilustrují elektroniku běžně používanou v podobných systémech řízení spotřeby humanoidních robotů.Zařízení jako BQ76952 od Texas Instruments jsou integrované obvody pro monitorování a ochranu baterie určené pro 3 až 16 sériově zapojených článků, které integrují monitorování napětí, měření proudu, ochranné funkce a funkce vyvažování článků.LTC6811 od Analog Devices může monitorovat až 12 sériově zapojených bateriových článků s celkovou chybou měření pod 1,2 mV, poskytuje vysoce přesné měření napětí článků a podporuje řetězovou komunikaci pro škálovatelné architektury bateriových sad.Tato elektronika BMS zlepšuje bezpečnost, spolehlivost a správu napájení v humanoidních robotických systémech.

Izolační elektronika a ochrana signálu v robotických energetických systémech

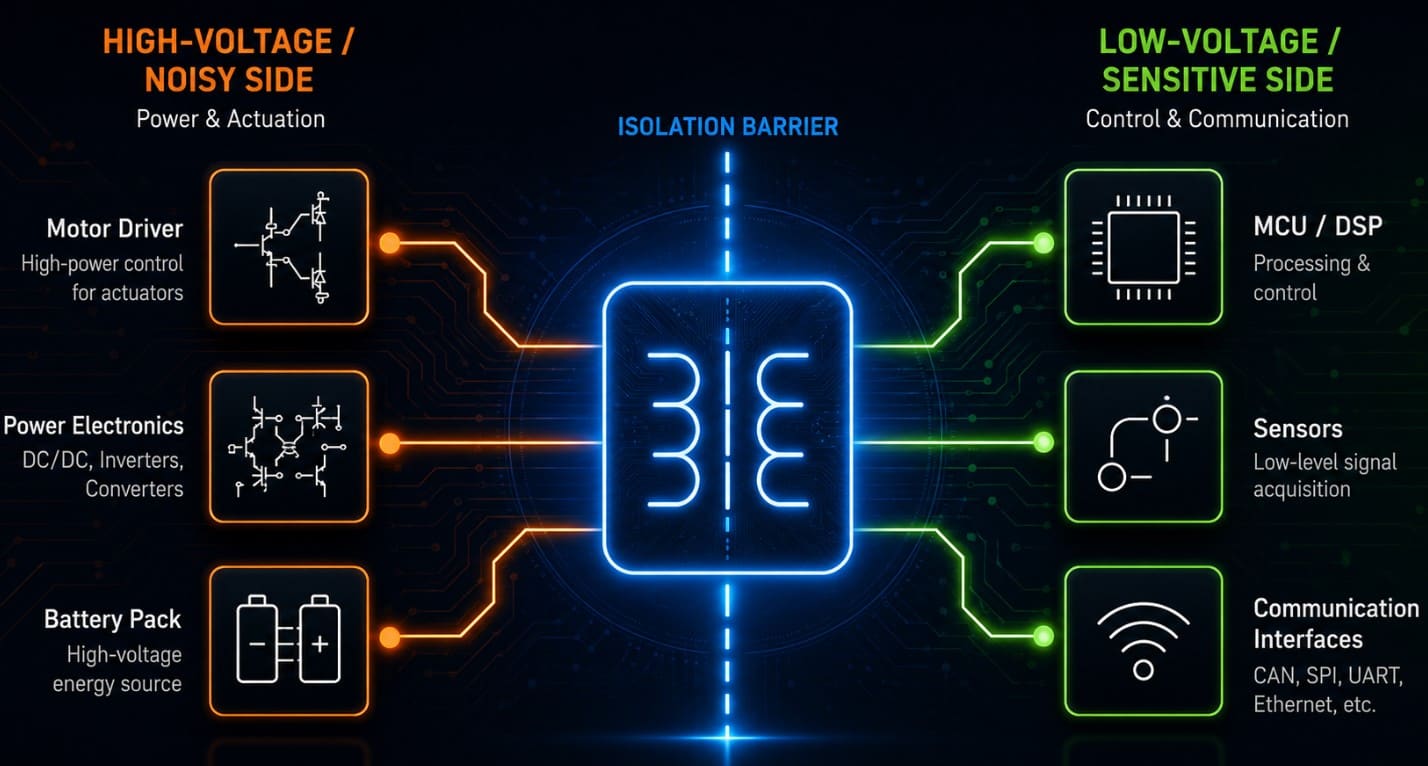

Obrázek 9. Izolační elektronika a ochrana signálu

Izolační elektronika je u humanoidních robotů nezbytná pro ochranu nízkonapěťových ovladačů a komunikačních systémů před vysokonapěťovými stupni motoru, spínacím šumem a zemními potenciálovými rozdíly.Tato zařízení elektricky izolují signálové cesty při zachování spolehlivého přenosu dat mezi řídicí a výkonovou doménou.

Níže uvedená zařízení jsou příklady součástí běžně používaných v podobných robotických systémech izolace a ochrany signálu.Izolační integrované obvody, jako je ISO7741 od Texas Instruments, využívají kapacitní technologii a poskytují vysokou elektromagnetickou odolnost s izolačním hodnocením až 5000 VRMS.ADuM141D od Analog Devices využívá technologii iCoupler® a podporuje rychlou izolovanou komunikaci s maximálním zpožděním šíření 13ns.Tyto komponenty zlepšují bezpečnost, snižují šumovou vazbu a udržují integritu signálu v robotických systémech.

Bezdrátová robotika: Dálkové ovládání, dálkové ovládání a datová propojení robotů

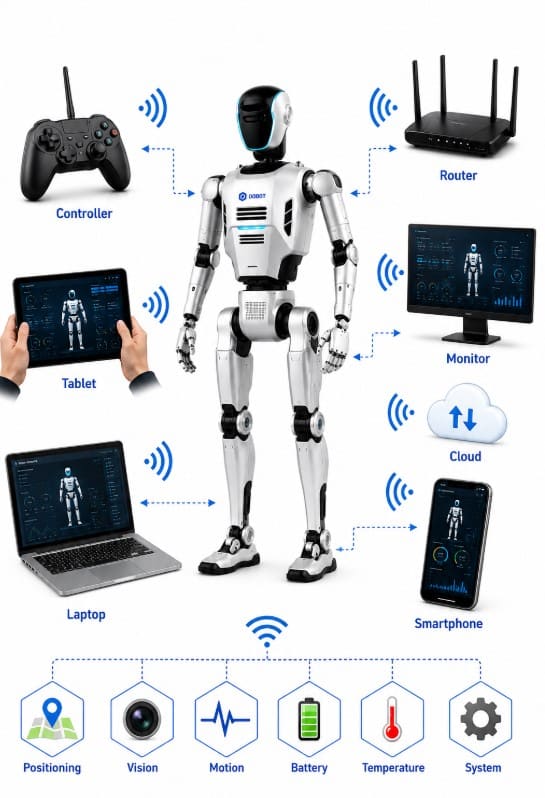

Obrázek 10. Bezdrátová robotika

Bezdrátová elektronika v humanoidních robotech umožňuje komunikaci mezi vestavěnými subsystémy, externími zařízeními a monitorovacími platformami bez fyzického připojení.Tyto moduly podporují bezdrátovou robotickou komunikaci pro dálkové ovládání, diagnostiku a distribuovanou výměnu dat.

Příklady komunikačních komponent používaných v podobných robotických síťových systémech jsou uvedeny níže. ESP32 ESP32 ESP In Stock: 23322 pcs , vyvinutý společností Espressif Systems, integruje mikrokontrolér s vestavěnými funkcemi Wi-Fi a Bluetooth a běžně se používá pro síťové připojení, mobilní rozhraní a bezdrátovou komunikaci zařízení.Naproti tomu NRF24L01 NRF24L01 Nordic Semiconductor ASA IC RF TXRX ISM>1GHZ 20VFQFN In Stock: 16602 pcs , vyvinutý společností Nordic Semiconductor, je 2,4 GHz RF transceiver určený pro vestavěná bezdrátová spojení krátkého dosahu, umožňující nízkopříkonovou komunikaci mezi mikrokontroléry a distribuovanými robotickými moduly.Tyto technologie plní různé komunikační role v rámci elektronických architektur humanoidních robotů.
