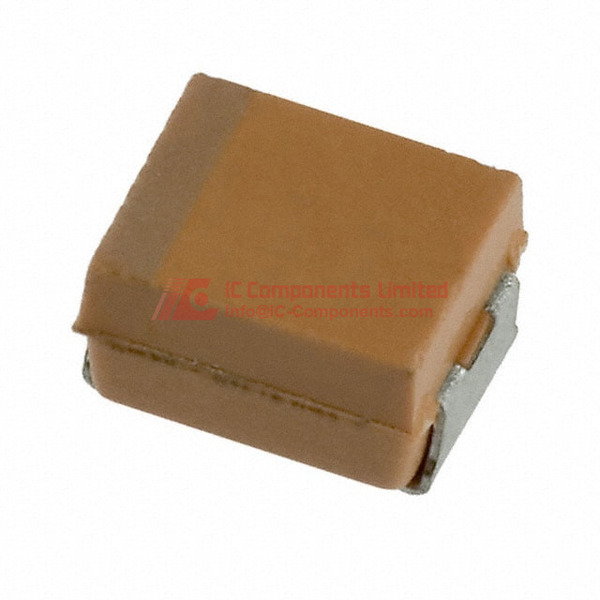

AVX TAJB106K025RNJ je vysoce výkonná tantalová kondenzátor určená pro všestranné elektronické aplikace, která nabízí pevné elektrické vlastnosti a spolehlivý výkon v širokém teplotním rozsahu. Tato povrchová montážní kondenzátor je součástí série AVX TAJ, speciálně navržené pro běžné požadavky elektronických obvodů.
S kapacitou 10 µF a jmenovým napětím 25V je tento kompaktní komponent rozměrů 3,50 mm x 2,80 mm ideální pro elektronické návrhy s omezeným prostorovým možnostmi. Kondenzátor má toleranci ±10 % a impozantní ekvivalentní sériový odpor (ESR) pouhých 2,5 Ohmů, což zaručuje konzistentní a efektivní elektrický výkon.
Zařízení je navrženo tak, aby odolávalo náročným podmínkám v prostředí, spolehlivě funguje v teplotním rozsahu od -55 °C do 125 °C. Tvarovaný pouzdro a typ montáže surface-mount umožňují snadnou integraci do různých elektronických sestav, zatímco balení na páskách a cívkách podporuje efektivní výrobu.
Tato tantalová kondenzátor je zvláště vhodná pro použití v telekomunikacích, automobilové elektronice, průmyslových řídicích systémech a spotřební elektronice, kde je klíčová kompaktní velikost, stabilní výkon a vysoká spolehlivost. Nízké ESR a široký teplotní rozsah jejího provozu ji činí ideální volbou pro filtrace napájení, decoupling a skladování energie.
Ačkoli v technických podmínkách není přímo zmíněn žádný ekvivalentní model, série AVX TAJ nabízí podobné kondenzátory s různými kapacitami a napětími, které mohou posloužit jako alternativa podle přesných požadavků aplikace.
Kondenzátor je v souladu s moderními výrobními standardy, doporučuje se však ověření souladu s normami RoHS. Jeho robustní konstrukce, spolu s maximální výškou 2,10 mm, zaručuje kompatibilitu s moderními technikami balení a montáže elektronických součástek.
TAJB106K025RNJ Klíčové technické vlastnosti
Kapacita 10 µF, Jmenovité napětí 25 V, Tolerance ±10 %, Ekvivalentní sériový odpor (ESR) 2,5 Ohm, Provozní teplotní rozsah -55°C až 125°C
TAJB106K025RNJ Rozměr balení
Typ Sklolaminátový povlak, Povrchová montáž, Balení páska a role (TR), Pouzdro / Pouzdro 1411 (3528 metrická), 1210, Rozměry 3,50 mm na délku x 2,80 mm na šířku, Výška při osazení (max) 2,10 mm, Výrobní kód velikosti B, Kód zapouzdření 130658
TAJB106K025RNJ Použití
Vhodné pro univerzální dekonační, filtrační a propojovací aplikace v RF obvodech, Používá se v sestavách koaxiálních kabelů a jiných zařízení pro úpravu RF signálu, Ideální pro přenosná komunikační zařízení, spotřební elektroniku a automobilové elektronické systémy vyžadující stabilní kapacitu v různých podmínkách
TAJB106K025RNJ Vlastnosti
Všeobecně použitelný tavalový keramický kondenzátor pro povrchovou montáž (SMT), Stabilní kapacita s tolerancí ±10 %, Nízký ESR 2,5 Ohm pro efektivní filtraci vysokých frekvencí a snížení ztrát, Odolné provozní teploty od -55°C do 125°C pro náročné prostředí, Kompaktní pouzdro velikosti 1411 umožňuje úsporné rozložení na desce, Balení páska a role usnadňuje automatizované osazení ve velkém množství, Sklolaminátové provedení zvyšuje mechanickou odolnost a chrání před vlhkostí a nečistotami, Vyhovuje směrnicím RoHS, podporuje ekologické výrobní procesy
TAJB106K025RNJ Funkce kvality a bezpečnosti
Vyrobeno společností AVX (KYOCERA AVX), celosvětově uznávaným lídrem v pasivních součástkách, což garantuje vysoké standardy kvality, Kondenzátory procházejí přísným screeningem a testováním na elektrické a mechanické parametry, Zapouzdření chrání vnitřní prvky před fyzickým poškozením a vlivu prostředí, prodlužuje životnost a zvyšuje bezpečnost, Navrženo tak, aby splňovalo mezinárodní bezpečnostní a výkonové normy elektronických součástek
TAJB106K025RNJ Kompatibilita
Kompatibilní se standardním rozložením 1411 (3528 metrické), umožňuje hladkou integraci na PCB, Podporuje povrchové montážní technologie běžně používané v moderní elektronice, Ideální pro RF koaxiální kabelové sestavy a související návrhy elektronických obvodů v komunikaci, automobilovém průmyslu a spotřební elektronice, Efektivní při použití s běžnými materiály PCB a technikami pájení
TAJB106K025RNJ Datový list PDF
Naše webové stránky poskytují nejautoritativnější a nejnovější datasheet pro model TAJB106K025RNJ. Doporučujeme zákazníkům stahovat datasheet přímo z aktuální stránky produktu, aby získali kompletní technické údaje, aplikační poznámky a testovací data.
Distributor kvality
IC-Components je prémiový autorizovaný distributor produktů AVX, zaručuje originální součástky s spolehlivou sledovatelností. Nabízíme konkurenceschopné ceny a rychlé doručení, které podpoří vaše výrobní plány. Navštivte naše webové stránky pro žádost o cenovou nabídku a využijte odbornou technickou podporu a vynikající zákaznický servis při výběru kondenzátorů AVX.
