Model ATSAMD21G16L-MNT je výkonný 32bitový mikrokontrolér vyvinutý společností Microchip Technology, určený pro vestavěné aplikace, které vyžadují spolehlivý a efektivní výpočetní výkon. Jako součást série SAM D21G tento mikrokontrolér využívá architekturu ARM Cortex-M0+ k dosažení vynikajícího výpočetního výkonu v kompaktním a energeticky úsporném provedení.
Hlavní parametry mikrokontroléru zahrnují 32bitový procesor běžící na frekvenci 48 MHz, což zajišťuje dostatečný výkon pro složité vestavěné systémy. Má 64 KB paměti typu flash pro ukládání sofistikovaného firmware a aplikačního kódu. Tento zařízení je navrženo tak, aby fungovalo v širokém teplotním rozsahu od -40°C do 105°C, což ho činí vhodným pro náročné průmyslové a automobilové aplikace.
Klíčové technologické vlastnosti zahrnují integrované analogové a digitální převodníky, konkrétně 14bitový analogově-digitální převodník (ADC) a 10bitový digitálně-analogový převodník (DAC). Mikrokontrolér podporuje více komunikačních rozhraní, včetně LIN, SPI, UART/USART a USB, což zajišťuje širokou škálu možností připojení pro různé systémové návrhy.
Zařízení je navrženo s pokročilými prvky, jako je detekce poklesu napětí (Brown-out Detection), přímý přenos dat (DMA), watchdog timer (WDT) a schopnosti pulse width modulation (PWM). Nízké napájecí napětí v rozsahu 1,62V až 3,6V přispívá k jeho energetické účinnosti, díky čemuž je ideální pro napájení z baterie a přenosné aplikace.
Hlavní oblasti použití zahrnují průmyslové řídicí systémy, automobilovou elektroniku, spotřebitelská zařízení, implementace IoT a přenosnou elektroniku. Bezolovnatá a RoHS kompatibilní konstrukce zajišťuje ekologickou udržitelnost a shodu s moderními výrobními normami.
Ekvivalentní nebo alternativní modely ze stejné série zahrnují různé varianty SAM D21G, s odlišnými konfiguracemi paměti a periferií, například ATSAMD21G15L a ATSAMD21G17L, které nabízejí podobnou architekturu jádra s drobnými rozdíly ve specifikacích.

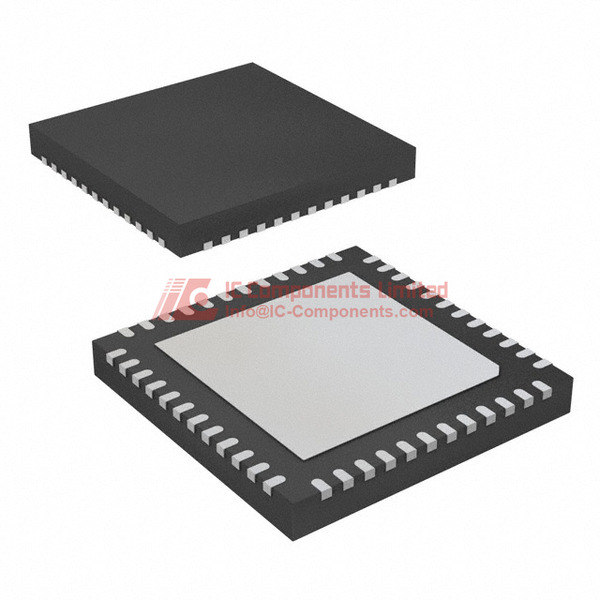

Mikrokontrolér je osazen v kompaktním 48pinovém QFN balení, což usnadňuje efektivní integraci do desek plošných spojů a odvod tepla. Jeho úroveň citlivosti na vlhkost (MSL) 3 označuje odolnost při výrobě a montáži.
ATSAMD21G16L-MNT Klíčové technické vlastnosti
Model ATSAMD21G16L-MNT má 32bit ARM Cortex-M0+ jádro taktované až na 48MHz, obsahuje 64 KB FLASH paměti a 8 KB SRAM. Podporuje různé komunikační rozhraní včetně IC, LIN, SPI, UART/USART a USB, a nabízí přesné analogové převodníky s rozlišením 14bit (A/D) a 10bit (D/A). Je vybaveno funkcemi jako detekce výboje, DMA, systém přerušení, reset při zapnutí, PWM a watchdog timer, zajišťující vysokou spolehlivost a všestrannost pro náročné embedded systémy.
ATSAMD21G16L-MNT Rozměr balení
Typ balení QFN (Čtyřúhelníkový plochý beznožový) s rozměrem 48QFN. Přesné konfigurace pinů jsou uvedeny v dokumentaci k balenému pouzdru. Teplotní rozsah provozu je od -40°C do 105°C. Napájecí napětí se pohybuje mezi 1,62 V až 3,6 V, což umožňuje široké možnosti použití v různých aplikacích.
ATSAMD21G16L-MNT Použití
Určeno pro použití v embedded systémech, které vyžadují vysoký výkon a nízkou spotřebu energie, ideální například pro řízení, senzory nebo multifunkční zařízení, kde je klíčové spolehlivé a efektivní zpracování dat.
ATSAMD21G16L-MNT Vlastnosti
Vybaveno 32bitovým jádrem ARM Cortex-M0+, 64 KB FLASH a 8 KB SRAM, podpora rozhraní IC, LIN, SPI, UART/USART a USB, digitální převodníky s přesností 14bit (A/D) a 10bit (D/A), pokročilé funkce jako brown-out detekce/reset, DMA, přerušení, reset při zapnutí, PWM a watchdog timer, což zaručuje široké možnosti konfigurace a použití.
ATSAMD21G16L-MNT Funkce kvality a bezpečnosti
Zařízení splňuje standardy RoHS, je bez olova. Úroveň citlivosti na vlhkost je nastavena na úroveň 3 s dobou 168 hodin, což zajišťuje vysokou spolehlivost i v náročných prostředích.
ATSAMD21G16L-MNT Kompatibilita
Kompatibilní s různými vývojovými prostředími podporujícími ARM Cortex-M0+ architekturu, což umožňuje rychlý vývoj a nasazení aplikací na různých platformách a zařízeních.
ATSAMD21G16L-MNT Datový list PDF
Pro kompletní specifikace, přesné konfigurace pinů a podrobné funkce modelu ATSAMD21G16L-MNT si stáhněte nejnovější datový list dostupný na našem webu na stránce produktu. Tento dokument obsahuje všechny klíčové informace pro efektivní využití tohoto mikrokontroléru v projektech.
