DG221BDY je čtyřiřadový integrovaný obvod (IO) spínače vyráběný společností Electro-Films (EFI) / Vishay. Patří do kategorie produktů "Rozhraní - analogové spínače, multiplexery, demultiplexery", což z něj činí všestrannou komponentu pro různé aplikace v přepínání a směrování analogových signálů.

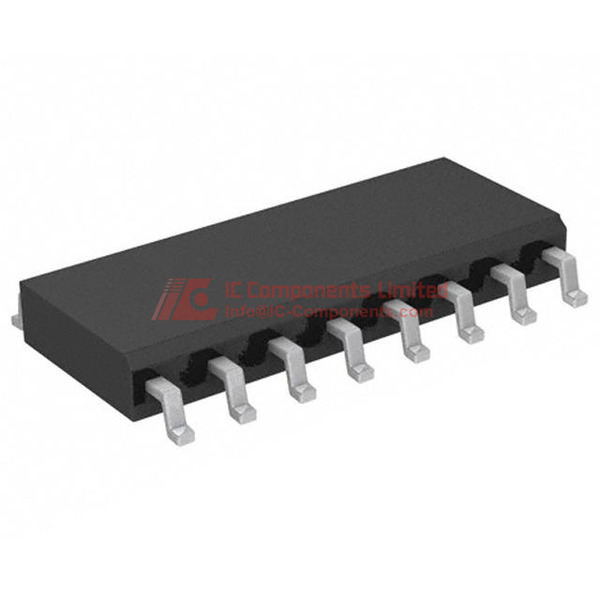

Navržen pro provoz ve širokém teplotním rozsahu od -40 °C do 85 °C, tento IO spínač nabízí maximální on-odpor až 90 ohmů, což zajišťuje efektivní a spolehlivý přenos signálu. Kompaktní pouzdro 16-SOIC (Small Outline Integrated Circuit) je vhodné pro aplikace s omezeným místem.
Jednou z klíčových vlastností DG221BDY je jeho konfigurace SPST (Single Pole Single Throw), normálně uzavřený (NC) spínač, která umožňuje snadnou integraci do různých obvodových schémat. Nízký únik proudu asi 5 nA v režimu vypnuto minimalizuje rušení signálu a zachovává integritu signálu.
Rychlé přepínací časy DG221BDY, s maximálním časem sepnutí 550 ns a maximálním časem vypnutí 340 ns, umožňují přepínání signálů vysokou rychlostí, což je vhodné pro aplikace vyžadující rychlé odezvy, například systémy sběru dat a měřicí přístroje.
Co se týče kompatibility, DG221BDY není v souladu s normami RoHS, což znamená, že obsahuje olovo. Nicméně je důležité zmínit, že existují ekvivalentní nebo alternativní modely, které jsou RoHS kompatibilní, v závislosti na specifických požadavcích dané aplikace.
DG221BDY nachází uplatnění v širokém spektru odvětví, včetně lékařského vybavení, průmyslové automatizace, testování a měření či komunikačních systémů, kde je spolehlivé a efektivní přepínání analogových signálů klíčové.
Hoci je model DG221BDY konkrétně zmíněn, na trhu mohou být dostupné i jiné ekvivalentní nebo alternativní modely od společnosti Electro-Films (EFI) / Vishay nebo jiných výrobců s podobnou funkcionalitou a parametry. Doporučuje se konzultace s výrobcem nebo distributorem pro nalezení nejlepšího řešení podle potřeb projektu.
DG221BDY Klíčové technické vlastnosti
Dodavatelská balení zařízení: 16-SOIC. Přepínací obvod: SPST - NC. Napájecí napětí, dvojité (V±): ±15V.
DG221BDY Rozměr balení
Typ balení: kusové. Materiál balení: Standardní balení. Fyzické rozměry: Pouzdro / Případ 16-SOIC (šířka 3,90 mm / 0,154 palce). Tepelná charakteristika: Provozní teplota -40°C až 85°C (TA). Elektrické vlastnosti: Maximální odpor v aktivním stavu: 90 Ohm.
DG221BDY Použití
Určeno pro použití v analogovém přepínání a směrování signálů v různých systémech, včetně komunikačních zařízení, systémů pro sběr dat a audio/vizuální přepínací zařízení.
DG221BDY Vlastnosti
Toto zařízení obsahuje čtyřobvodový IC spínač s konfigurací 1:1 a odporem v aktivním stavu 90 Ohmů. Každý spínač je pečlivě vyroben tak, aby minimalizoval únikový proud (maximálně 5 nA) a optimalizoval dobu přepínání (550 ns při zapnutí, 340 ns při vypnutí). Podporuje dvojité napájení až ±15V a nabízí velmi nízkou nabíjecí kapacitu (20 pC) a kapacitní kanál, což snižuje zkreslení signálu. Vysoká úroveň odstínu je prokázána hodnotou -90 dB při 100 kHz, což znamená výbornou izolaci mezi kanály a zajištění integrity signálu.
DG221BDY Funkce kvality a bezpečnosti
DG221BDY má stupeň citlivosti na vlhkost MSL 1, což znamená neomezenou dobu skladování za běžných podmínek. Je v souladu s normami non-RoHS (obsah olova), ale splňuje přísné kontrolní standardy zajišťující spolehlivost a odolnost i v náročných podmínkách.
DG221BDY Kompatibilita
Jako analogový přepínač je DG221BDY kompatibilní s různými systémy s více napětími a je vhodný pro práci s různými typy signálů, což zvyšuje jeho univerzálnost v různých rozhraních a aplikacích.
DG221BDY Datový list PDF
Na našich stránkách máme nejautoritatnější a nejkompletnější datový list pro DG221BDY. Doporučujeme stáhnout oficiální datasheet přímo z této stránky, abyste měli přístup ke všem technickým specifikacím a pokynům pro optimální využití.
