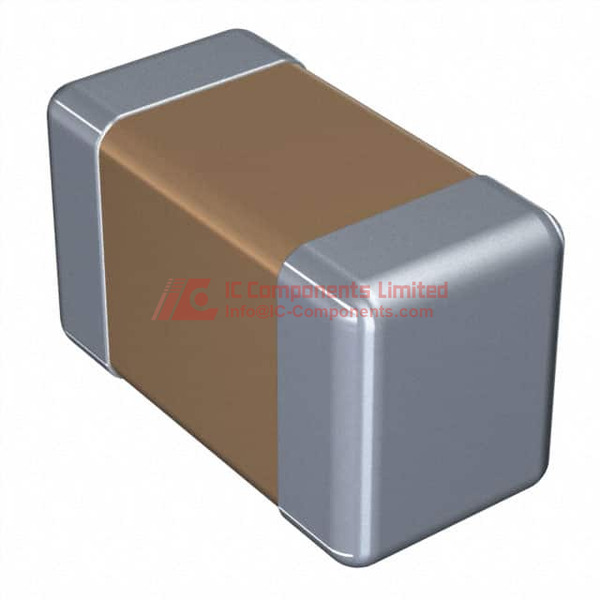

TDK C1608X7R1E104K080AA je vysoce výkonná keramická vícesemenná kondenzátor (MLCC) navržená pro všestranné elektronické aplikace. Tento kompaktní povrchově montovaný komponent nabízí vynikající elektrické vlastnosti v miniaturním pouzdru 0603 (metricky 1608), s rozměry pouhých 1,60 mm x 0,80 mm a maximální tloušťkou 0,90 mm.
Navržený pro obecné elektrotechnické obvody, tento kondenzátor poskytuje spolehlivou kapacitu 0,1 µF s jmenovým napětím 25 V a tolerancí ±10 %. Jeho teplotní koeficient X7R zajišťuje stabilní výkon v širokém teplotním rozsahu od -55 °C do 125 °C, což ho činí vhodným pro náročné prostředí v různých elektronických systémech.
Kondenzátor má nízkou ekvivalentní sériovou indukčnost (ESL), což zlepšuje jeho výkon na vysokých frekvencích a zachování signální integrity. Jeho povrchová montáž umožňuje snadnou integraci do moderních elektronických sestav, podporuje efektivní a kompaktní návrhy obvodů. Součást je v souladu s normami RoHS, což zajišťuje environmentální odpovědnost a dodržování globálních standardů výroby elektroniky.
Ideální pro použití v spotřební elektronice, telekomunikacích, automobilových elektronikách a průmyslových řídicích systémech, tento MLCC kondenzátor nabízí spolehlivé elektrické vlastnosti a mechanickou odolnost. Balení na pásky a válce usnadňuje automatizovanou výrobu a pohodlnou manipulaci při instalaci komponent.
Na trhu existují ekvivalentní nebo alternativní modely, například keramické kondenzátory X7R od výrobců jako Murata, Samsung Electro-Mechanics a Kemet, které nabízejí srovnatelné parametry v pouzdru 0603 a rozsahu kapacit.
Hlavní výhody zahrnují kompaktní velikost, stabilní výkon při různých teplotách, nízkou ESL a širokou univerzálnost v různých elektronických návrzích, což činí tento komponent flexibilní a spolehlivou volbou pro elektronické inženýry a návrháře.
C1608X7R1E104K080AA Klíčové technické vlastnosti
Výrobek C1608X7R1E104K080AA je keramická pevná kondenzátor s kapacitou 0,1 μF a jmenovitým napětím 25 V. Používá X7R dielektrikum, což zajišťuje stabilní elektrické vlastnosti v širokém teplotním rozsahu od -55°C do +125°C. Jeho konstrukce bez nožiček podporuje pevné spojení na plošných spojích a přispívá k vysoké spolehlivosti, odolnosti a nízkým nežádoucím jevům, jako je parasitní indukčnost a kapacitní odchylky při změnách teploty.
C1608X7R1E104K080AA Rozměr balení
Kondenzátor C1608X7R1E104K080AA je osazen v pouzdru typu 0603 (podle metrické velikosti 1608), jehož rozměry jsou přibližně 1,60 mm na délku, 0,80 mm na šířku a maximální tloušťka kolem 0,90 mm. Dodává se v balení Tape & Reel (TR), což umožňuje efektivní automatickou montáž povrchových součástí na výrobních linkách. Tento standardní formát je ideální pro moderní sestavy s vysokou hustotou součástek, zajišťující rychlou a přesnou manipulaci při výrobě.
C1608X7R1E104K080AA Použití
Tento MLCC keramický kondenzátor je určený pro široké spektrum univerzálních použití, jako je filtrace napájení, odstraňování šumu, dekoupování signálů a vyhlazování napětí v různých elektronických zařízeních. Je vhodný pro spotřební elektroniku, komunikační zařízení, počítače a průmyslové řídicí systémy, kde je vyžadována spolehlivost a kompaktní rozměry pasivních komponent.
C1608X7R1E104K080AA Vlastnosti
Mezi hlavní vlastnosti patří velmi nízká ekvivalentní série inductance (ESL), což zlepšuje vysokofrekvenční výkon při filtraci a dekouplingu signálů. Povrchová montáž umožňuje tenčí konstrukce desek plošných spojů a lepší automatizaci výroby. Dielektrikum X7R si zachovává stabilitu kapacity při změnách teploty, čímž zvyšuje spolehlivost v náročných podmínkách. Velikost 0603 podporuje vysokou hustotu osazení v miniaturizovaných zařízeních. Odolná keramická konstrukce odolává mechanickému namáhání a splňuje normy RoHS, což zajišťuje ekologickou šetrnost produktů.
C1608X7R1E104K080AA Funkce kvality a bezpečnosti
Přísné výrobní a kontrolní procesy TDK zajišťují přesnost rozměrů, stálost vlastností a konzistenci materiálů. Splnění normy RoHS (stále převážně ke kontrole) garantuje ekologickou nezávadnost bez škodlivých látek. Robustní keramická struktura snižuje riziko výbojů nebo selhání vlivem vnějšího prostředí. Přesná tolerance (+/-10%) přispívá ke stabilní a předvídatelné funkci obvodů i v náročných podmínkách.
C1608X7R1E104K080AA Kompatibilita
Model C1608X7R1E104K080AA je plně kompatibilní s průmyslovým standardem pouzdra 0603 (metrické rozměry 1608) a je vhodný pro automatizované sestavy povrchových montáží. Snadno se integruje do nových i stávajících návrhů plošných spojů, které vyžadují keramické kondenzátory o kapacitě 0,1 μF a jmenovitém napětí 25 V. Tento produkt je univerzální náhradou s podobnými technickými vlastnostmi od různých výrobců.
C1608X7R1E104K080AA Datový list PDF
Na našich stránkách najdete nejaktuálnější a nejvíce dostupný datové listy pro model TDK C1608X7R1E104K080AA. Pro podrobné technické údaje, pokyny k použití a certifikace shody doporučujeme stáhnout oficiální datový list přímo z této stránky, abyste měli přesné a kompletní informace pro vaše projekty.
