Model MBRA2H100T3G je vysokovýkoda Schottkyho diody vyráběná firmou onsemi, která je určena pro pokročilé elektronické aplikace vyžadující efektivní řízení výkonu a rychlé spínací schopnosti. Toto povrchově montované zařízení nabízí vynikající spolehlivost a výkon v kompaktním elektronickém designu.

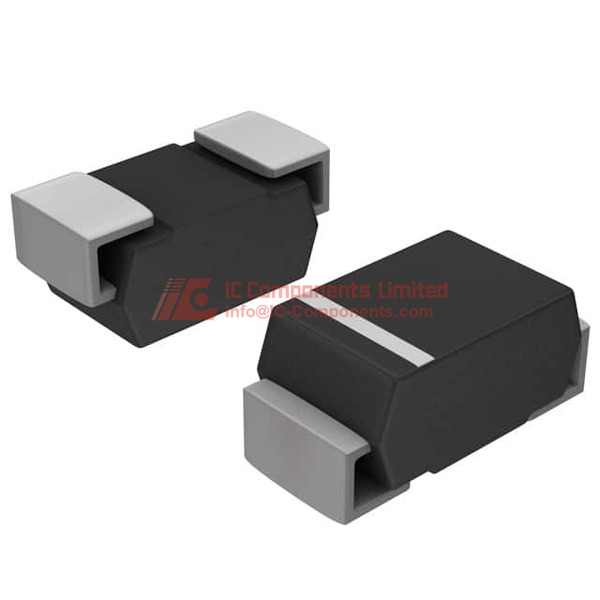

Dioda disponuje robustním pouzdrem SMA (DO-214AC), což umožňuje bezproblémovou integraci do moderních elektronických obvodů s minimálním místem. Technologie Schottky přináší vynikající vlastnosti, včetně mimořádně nízkého průchozího napětí 790 mV při 2A a maximálního zpětného úniku proudu 8A při 100V. Tyto parametry ji činí zvláště vhodnou pro aplikace v oblasti konverze výkonu, spínání a usměrňování signálů.
Mezi klíčové technické parametry patří široký provozní rozsah teploty spojky od -65°C do 175°C, což zajišťuje konzistentní výkon i v náročných podmínkách. Rychlý čas zotavení ≤500 ns a schopnost zvládnout proudy přesahující 200mA dále zvyšují její univerzálnost v systémech s vysokou rychlostí spínání.
Hlavní oblasti využití zahrnují napájecí zdroje, automobilovou elektroniku, telekomunikační infrastrukturu, průmyslové řídicí systémy a spotřebitelskou elektroniku, kde je klíčové efektivní řízení výkonu a rychlé spínání. Povrchové montování umožňuje jednoduchou integraci na tištěný spoj a podporuje automatizovanou výrobu.
Ekvivalentní či alternativní modely s podobnými vlastnostmi zahrnují MBRA210T3, MBRA220T3 a MBRA240T3, které nabízejí srovnatelný elektrický výkon s mírnými odchylkami ve napětí a proudu. Inženýři si mohou vybrat tyto modely podle specifických požadavků obvodu.
Zařízení splňuje požadavky normy RoHS, což zaručuje šetrnost k životnímu prostředí a shodu s celosvětovými standardy výroby elektroniky. Možnosti balení zahrnují pásky s rotací, což podporuje velkoobjemovou výrobu a efektivní manipulaci s komponenty.
MBRA2H100T3G Klíčové technické vlastnosti
Napětí DC zpětné max. 100 V, průměrný usměrněný proud 2 A
MBRA2H100T3G Rozměr balení
Typ páska a šestička (TR), materiál standardní polovodičové balení vhodné pro tepelou a mechanickou stabilitu, velikost DO-214AC (SMA), způsob připojení povrchová montáž se dvěma svorkami kompatibilní s pájecími procesy na PCB, tepelné vlastnosti rozsah teploty spojky od -65°C do 175°C zajišťující spolehlivý provoz v náročných podmínkách, elektrické vlastnosti maximální dopředný spínací napětí 790 mV při 2 A; zpětný únikový proud 8 µA při 100 V
MBRA2H100T3G Použití
Tento Schottky dioda je určena především pro usměrnění výkonu v efektivních napájecích zdrojích, DC-DC měničích, diodách uvolnění energie v motorových pohonech a obvodech ochrany proti zpětné polaritě. Její rychlý doba zotavení a nízké dopředné napětí ji činí ideální pro spínané zdroje napájení (SMPS) a automobilovou elektroniku vyžadující rychlé spínání a sníženou ztrátu energie.
MBRA2H100T3G Vlastnosti
Dioda MBRA2H100T3G využívá technologii Schottky bariéry, která poskytuje výjimečně nízké dopředné napětí a rychlé spínací rychlosti. Podporuje maximální opakované špičkové zpětné napětí 100 V a průměrný dopředný proud 2 A, což ji činí vhodnou pro středně výkonnostní aplikace. Nízký zpětný únikový proud zajišťuje minimální ztráty energie ve stand-by režimu, čímž se zvyšuje celková účinnost systému. Je umístěna v pouzdru DO-214AC (SMA), optimalizovaném pro povrchovou montáž, které poskytuje vynikající tepelnou dissipation a mechanickou pevnost. Spolehlivě funguje v širokém rozsahu teplot spojky od -65°C do 175°C, odolává vysokým teplotám běžným v automobilovém a průmyslovém prostředí. Rychlost zotavení menší nebo rovná 500 nanosekundám umožňuje vysokofrekvenční spínání. Balení v pásce a šestičce usnadňuje automatizovanou montáž a manipulaci při výrobě ve velkém objemu.
MBRA2H100T3G Funkce kvality a bezpečnosti
Produkt je v souladu s normami RoHS, což zajišťuje, že neobsahuje nebezpečné látky jako olovo, rtuť či kadmium, a přispívá tak k ochraně životního prostředí a dodržování předpisů. Zařízení prochází důslednou kontrolou kvality u společnosti AMI Semiconductor/onsemi, což zaručuje konzistentní elektrické vlastnosti a mechanickou odolnost. Robustní pouzdro DO-214AC poskytuje vynikající mechanickou ochranu proti vibracím a nárazům a zároveň udržuje stabilní tepelnou vodivost během provozu. Dlouhodobá tolerance spojky vůči vysokým teplotám podporuje provoz v náročných podmínkách bez zhoršení výkonu a zvyšuje spolehlivost v kritických aplikacích.
MBRA2H100T3G Kompatibilita
Tato dioda je kompatibilní s běžným vybavením pro povrchovou montáž a procesy reflow pájení s doporučenými PCB rozestupy pro pouzdra DO-214AC. Bez problémů se zapojí do obvodů určených pro Schottky diody při napětí 100 V a proudu 2 A a může nahradit nebo vylepšit stávající konstrukce s podobnými komponenty série MBRA. Je vhodná pro použití s běžnými řídicími ICmi a architekturami řízení výkonu, které vyžadují rychlé a účinné usměrnění.
MBRA2H100T3G Datový list PDF
Na našem webu je dostupný nejautoritativnější a nejnovější datový list pro diodu MBRA2H100T3G. Doporučujeme klientům stáhnout si jej přímo z aktuální stránky produktu, kde najdou podrobné specifikace, aplikační poznámky a data o spolehlivosti, což zajistí správnou integraci a optimální výkon.
