Zpoždění zapnutí vs časovač zpoždění vypnutí: Symboly, zapojení, rozdíly a použití

Časová relé hrají klíčovou roli v řídicích obvodech tím, že řídí, kdy se zařízení spustí nebo zastaví.Tento článek vysvětluje rozdíl mezi časovači se zpožděním zapnutí a vypnutím, jak fungují, jejich schémata časování, způsoby zapojení a praktické aplikace v motorech, ventilátorech, čerpadlech a automatizovaných systémech.

Katalog

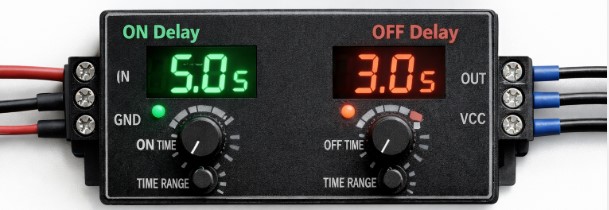

Obrázek 1. Časovače Zpoždění zapnutí a Zpoždění vypnutí

Jaký je rozdíl mezi časovači Zpoždění zapnutí a Zpoždění vypnutí

An Časovač zpoždění ON zpožďuje zapnutí výstupu po aktivaci vstupního signálu.Po sepnutí vstupu začne časovač odpočítávat a až po uplynutí nastaveného času sepne výstup.Po vypnutí vstupu se však okamžitě bez zpoždění vypne výstup.Tento typ časovače se běžně používá v situacích, kdy je potřeba zpožděné spuštění, jako je umožnění spuštění stroje nebo motoru několik sekund po stisknutí tlačítka.

An Časovač zpoždění vypnutí zpožďuje vypnutí výstupu po deaktivaci vstupního signálu.Při sepnutí vstupu výstup reaguje okamžitě, ale po vypnutí vstupu začne časovač odpočítávat a výstup zůstane zapnutý, dokud neuplyne nastavená doba.Teprve poté se výstup vypne.To je užitečné v aplikacích, kde proces potřebuje krátce pokračovat po vypnutí, např. nechat běžet chladicí ventilátor několik sekund po vypnutí zařízení.

Jak fungují časovače zpoždění zapnutí a vypnutí

An Časovač ON-delay funguje tak, že zavádí zpoždění před zapnutím výstupu.Po přivedení vstupního signálu začne časovač okamžitě počítat od nuly až po přednastavenou časovou hodnotu.Během této doby počítání zůstane výstup vypnutý.Jakmile je dosaženo nastaveného času, výstup se zapne a zůstane zapnutý, dokud je vstupní signál stále aktivní.Pokud je vstupní signál kdykoli odstraněn, výstup se okamžitě vypne a časovač se vynuluje.

An Časovač zpoždění vypnutí funguje tak, že zavádí zpoždění po vypnutí vstupního signálu.Když je vstup přiveden, výstup se okamžitě bez zpoždění zapne.Časovač začne odpočítávat až po odstranění vstupního signálu.Během této doby odpočítávání zůstává výstup zapnutý.

Po uplynutí nastaveného času se výstup konečně vypne.Pokud je vstupní signál znovu zapnut dříve, než časovač dokončí počítání, časovač se resetuje a výstup zůstane trvale zapnutý.Jednoduše řečeno, výstup se zapne okamžitě, ale před vypnutím čeká.

Časový diagram TON vs. TOFF

Obrázek 2.Časové diagramy pro časovač zpoždění zapnutí

U časovače TON (ON-delay) dojde k časovému zpoždění, když se vstupní signál zapne.Jakmile vstup přejde na HIGH, časovač začne odpočítávat, ale výstup zůstane během této doby NÍZKÝ.Teprve po uplynutí nastaveného času se výstup přepne na HIGH.Tím se v časovém diagramu vytvoří mezera mezi náběžnou hranou vstupu a náběžnou hranou výstupu.

Obrázek 3.Časové diagramy pro časovač zpoždění vypnutí

V časovači TOFF (OFF-delay) nastane zpoždění, když se vstupní signál vypne.Když je vstup HIGH, výstup se okamžitě změní také na HIGH.Když však vstup přejde na LOW, časovač začne počítat, zatímco výstup zůstane HIGH.Po uplynutí nastaveného času výstup konečně přejde na LOW.V časovém diagramu to vytváří zpoždění mezi sestupnou hranou vstupu a sestupnou hranou výstupu.

Jak zapojit relé časovače zpoždění zapnutí a vypnutí

K drátu an Časové relé se zpožděním zapnutí, vy nejprve připojte napájení ke svorkám cívky časovače (často označené A1 a A2).Pak vy připojte vstupní zařízení, jako je přepínač nebo stiskněte tlačítko v sérii s časovačem, takže jeho aktivací bude časovač napájen.Zátěž (jako motor, lampa nebo cívka stykače) je připojena přes výstupní kontakty časovače, obvykle pomocí normálně otevřeného (NO) kontaktu.

Když je vstup zapnutý, časovač začne odpočítávata po předem nastaveném zpoždění se sepne kontakt NO, což umožní proudění proudu do zátěže.Pokud je vstup vypnutý, kontakt se okamžitě rozepne a zátěž se zastaví.

Pro Relé časovače zpoždění vypnutí, zapojení je velmi podobné, ale chování kontaktů je jiné.Ty pořád připojte napájení k časovači (A1 a A2) a použijte spínač nebo ovládací vstup k jeho aktivaci.Zátěž je opět připojena přes výstupní kontakty (obvykle NO nebo někdy NC v závislosti na provedení).

Po sepnutí vstupu se výstupní kontakt okamžitě sepne a napájí zátěž.Když je vstup vypnutý, časovač začne odpočítávat, ale kontakt zůstane sepnutý během doby zpoždění.Po uplynutí nastaveného času se kontakt konečně rozepne a zátěž se vypne.

Běžná použití časovacích relé v řídicích obvodech

Ovládání zpoždění zapnutí

Používá se ke spuštění zařízení po nastaveném časovém zpoždění, pomáhá předcházet náhlým přepětím a umožňuje správné řazení systému.

Ovládání zpoždění vypnutí

Udržuje zařízení v chodu krátkou dobu po odpojení napájení, běžně se používá pro chlazení a bezpečné vypnutí.

Ovládání motoru

Používá se pro sekvenční spouštění motoru, aby se snížil zapínací proud a zabránilo se elektrickému přetížení v systémech s více motory.

Systémy osvětlení

Automaticky zapíná nebo vypíná světla po předem nastavené době, čímž zlepšuje energetickou účinnost v domácnostech a budovách.

Systémy zpoždění ventilátoru

Udržuje ventilátory v chodu i po vypnutí zařízení, aby bylo zajištěno správné chlazení a odvod tepla.

Ovládání čerpadla

Zabraňuje rychlému cyklování ON/OFF (krátké cyklování), pomáhá udržovat stabilní tlak a prodlužuje životnost čerpadla.

Průmyslová automatizace

Řídí časování stroje, sekvence a zpoždění, aby zajistil hladký a koordinovaný provoz v továrnách.

Dopravníkové systémy

Řídí zpoždění startu a zastavení mezi sekcemi dopravníku pro správný tok materiálu.

Poplašné a bezpečnostní systémy

Poskytuje časovaná zpoždění pro alarmy, varování nebo nouzové vypnutí pro zvýšení bezpečnosti.

Cyklické operace

Používá se v systémech, které vyžadují opakované cykly ON/OFF, jako jsou blikající světla nebo automatizované procesy.

Příklady zpoždění motoru, ventilátoru a čerpadla

Obvody zpoždění motoru, ventilátoru a čerpadla se používají k ovládání, kdy se zařízení spouští nebo zastavuje, čímž se zvyšuje bezpečnost, účinnost a životnost.

Obrázek 4. Motorové systémy

In motorické systémy, zpoždění startu se často používá ke snížení zapínacího proudu a zabránění náhlým přepětím, zejména při použití více motorů;mohou být spouštěny jeden po druhém (sekvenční start), aby se zabránilo přetížení.Funkce zpoždění jsou často implementovány pomocí časových relé, jako je napřČasová relé poskytnout sekvenční spouštění a snížit náběhový proud, zabraňující přetížení.

Obrázek 5. Systém ventilátorů

pro fanouškůFunkce zpoždění vypnutí udržuje ventilátor v chodu po vypnutí napájení, což umožňuje správné chlazení a odvod tepla, což chrání součásti zařízení, jako jsou systémy HVAC a elektronika.V čerpacích systémech pomáhají zpožďovací obvody zabránit rychlému cyklování ON/OFF (krátké cyklování), které může poškodit čerpadlo a snížit jeho životnost.

Časovače zpoždění, jako jsou časovače relé, udržují ventilátor v chodu po vypnutí napájení aby bylo zajištěno správné chlazení a ochrana součástí před přehřátím.

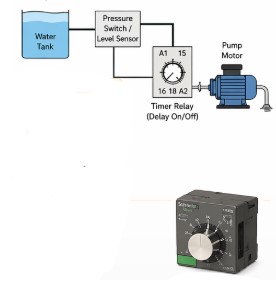

Obrázek 6. Systémy čerpadel

U čerpacích systémů pomáhají zabránit časovači zpoždění, jako je Schneider Electric Timer Relay krátká jízda na kole, což umožňuje stabilizaci tlaku nebo hladiny kapaliny a zabraňuje poškození z častých startů a zastavení.A zpoždění startu umožňuje stabilizaci tlaku nebo hladiny vody před provozem, zatímco zpoždění zastavení pomáhá zabránit tlakovým špičkám nebo vodním rázům v potrubí.

Tyto funkce jsou běžně implementovány pomocí časovačů, relé nebo řídicích obvodů, které vytvářejí zpožďovací systémy v průmyslové automatizaci, ventilačních systémech, systémech zásobování vodou a těžkých elektrických zařízeních.

Závěr

Pochopení časovačů zpoždění zapnutí a vypnutí pomáhá zlepšit ovládání, bezpečnost a účinnost v elektrických systémech.Použitím správného typu časovače můžete spravovat zpoždění spouštění, vypínání procesů a sekvenční operace, díky čemuž jsou systémy spolehlivější a lépe se hodí pro průmyslové a automatizační aplikace v reálném světě.
