LT3091IDE#PBF od společnosti Analog Devices je sofistikovaný lineární napájecí regulátor navržený pro přesné a výkonné regulování záporného napětí v pokročilých elektronických systémech. Tato integrovaná obvod představuje moderní řešení v oblasti řízení napájení, zejména při řízení přesného záporného napětí v náročných elektronických aplikacích.
Jako nastavitelný záporný lineární napájecí regulátor nabízí zařízení mimořádnou flexibilitu s výstupním napětím od 0 V do -32 V a schopností dodávat proud až 1,5 A. Jeho konstrukce zahrnuje pokročilé ochranné funkce, včetně ochrany proti přetížení, přehřátí, opačné polaritě a zkratu, což zajišťuje spolehlivý a stabilní chod i za náročných podmínek.
Regulátor vykazuje vynikající výkonové vlastnosti, například velmi nízký úbytek napětí pouhých 0,45 V při proudu 1,5 A a vynikající poměr odrušení napájení (PSRR) v rozmezí od 85 dB do 20 dB při frekvencích od 120 Hz do 1 MHz. Tyto parametry jej činí ideálním pro přesné analogové obvody, telekomunikační zařízení, průmyslové řídicí systémy a automobilovou elektroniku.
Určen pro povrchovou montáž, je zařízení dostupné v kompaktním pouzdru 14-DFN (4x3), které usnadňuje efektivní řízení tepelného výkonu a vhodné pro designy s omezeným místem. Regulátor je schopen pracovat v rozmezí teplot od -40 °C do 125 °C, což dokládá jeho robustní průmyslovou odolnost.
Mezi hlavní výhody patří bezolovnatý a RoHS-kompatibilní design, nízký klidový odběr proudu 50,5 µA a integrované ovládací funkce, například omezení proudu a možnost vypnutí (enable). Přístroj podporuje flexibilní vstupní napětí až do -36 V, což poskytuje designérům výraznou provozní rezerva.
Potenciální ekvivalentní či alternativní modely zahrnují podobné lineární regulátory z portfolia Analog Devices, jako například LT3080, LT3081 nebo LT3086, které nabízejí srovnatelné schopnosti regulace záporného napětí s drobnými rozdíly v zvládnutí proudu a konfiguraci pouzdra.
LT3091IDE#PBF je ideální pro aplikace vyžadující přesné regulování záporného napětí, včetně přesných přístrojových systémů, komunikačních zařízení, audio techniky, senzorových rozhraní a vysoce výkonných analogových obvodů, kde je důležitá stabilní a kontrolovaná záporná napětí.
LT3091IDE#PBF Klíčové technické vlastnosti
LT3091IDE#PBF je lineární regulátor napětí s možností nastavení záporného napětí. Maximální pokles napětí (Dropout) je 0,45V při výstupním proudu 1,5A. Výstupní proud dosahuje až 1,5A, což umožňuje spolehlivé napájení náročnějších obvodů s přesnými zápornými napěťovými požadavky.
LT3091IDE#PBF Rozměr balení

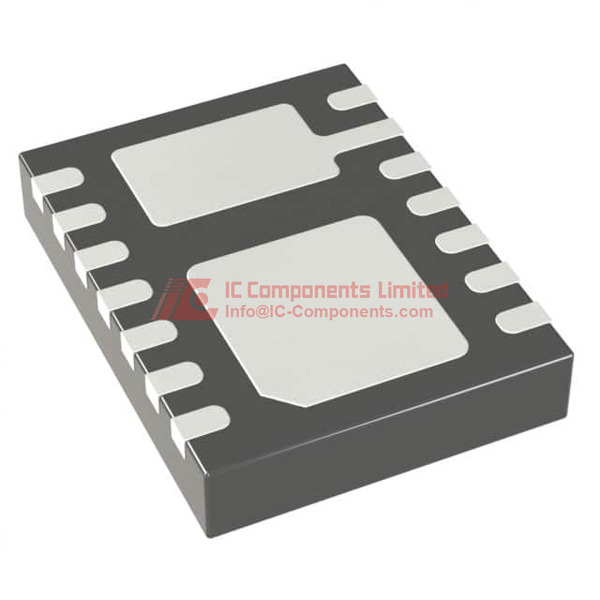

Typ balení: 14-DFN (4x3 mm). Balení je dodáváno v tubě. Pinová konfigurace: 14-WFDFN s exponovaným pasem pro lepší chlazení a snadnější připojení na plošný spoj.
LT3091IDE#PBF Použití
Vhodný pro aplikace vyžadující přesnou regulaci záporného napětí, například v citlivých měřicích a analogových obvodech, laboratořích či přesných elektronických systémech, kde je klíčová stabilita a nízké zkreslení napětí.
LT3091IDE#PBF Vlastnosti
LT3091IDE#PBF je vysoce výkonný nastavitelný záporný regulátor napětí, který lze zásobovat proudem až 1,5A. Funguje v širokém rozsahu vstupního napětí do -36V a může poskytovat výstupní napětí od 0V do -32V. Má nízký pokles napětí (Dropout) 0,45V při maximálním zatížení, čímž zajišťuje efektivní provoz i při malém rozdílu mezi vstupem a výstupem. Poskytuje vysoký poměr potlačení šumu (PSRR) až 85dB při frekvencích od 120Hz do 1MHz, což zajišťuje výbornou stabilitu a minimalizaci elektrického šumu v citlivých aplikacích.
LT3091IDE#PBF Funkce kvality a bezpečnosti
Regulátor LT3091 má integrované ochranné prvky zahrnující ochranu proti přetížení, přehřátí, zpětné polaritě a zkratům. Tyto funkce zvyšují bezpečnost a spolehlivost zařízení při různých provozních podmínkách a zajišťují dlouhodobou životnost.
LT3091IDE#PBF Kompatibilita
Zařízení je kompatibilní s technologiemi povrchové montáže (SMT), což umožňuje rychlou a efektivní montáž na plošné spoje při výrobě a opravách elektronických zařízení.
LT3091IDE#PBF Datový list PDF
Pro podrobné technické údaje, specifikace a návody k použití je k dispozici oficiální datasheet ve formátu PDF na našem webu. Doporučujeme jej stáhnout přímo z aktuální stránky pro zajištění přesných informací.
Distributor kvality
IC-Components je váš prémiový distributor produktů společnosti ADI (Analog Devices, Inc.). Pro nejlepší ceny a špičkovou kvalitu u komponentu LT3091IDE#PBF si vyžádejte nabídku přímo na našich stránkách. Spolehněte se na nás pro spolehlivou distribuci a vynikající zákaznický servis.
