LM224DRG4 je univerzální zesilovačový integrovaný obvod (IC), který vyrábí společnost Luminary Micro/Texas Instruments. Patří do kategorie integrovaných obvodů (IC), konkrétně je zařazen do skupiny lineárních zesilovačů – měřicí, operační zesilovače (OP Amp) a bufferové zesilovače. Tento obvod je bezolovnatý a splňuje požadavky na normu RoHS, čímž je kompatibilní s moderními ekologickými předpisy.
Je navržen v pouzdru typu 14-SOIC (Small Outline Integrated Circuit) s šířkou 0,154" (3,90 mm), a je určen pro povrchovou montáž. Funguje v širokém napěťovém rozsahu od 3V do 32V při jednofázovém napájení nebo od ±1,5V do ±16V při dvoufázovém napájení. Rychlost změny napětí (slew rate) je 0,5 V/s a obsahuje čtyři nezávislé zesilovače.
Hlavní technické parametry LM224DRG4 zahrnují napájecí proud 1,4 mA, výstupní proud na kanál 40 mA a zesilovací produkt – šířkovou pásmo 1,2 MHz. Vstupní bias proud je 20 nA a vstupní nultová napěťová odchylka činí 3 mV, což jej činí vhodným pro různé aplikace v měřicí technice a bufferových zesilovačích.
Mezi hlavní výhody LM224DRG4 patří univerzálnost, nízká spotřeba energie a široký rozsah napájecího napětí, díky čemuž je vhodný pro mnoho elektronických aplikací. Je ideální pro použití v univerzálních zesilovačových obvodech, bufferových zesilovačích a různých měřicích a řídicích systémech.
LM224DRG4 je dostupný v balení Digi-Reel, které nabízí pohodlný a efektivní způsob nákupu.
V souvislosti s ekvivalentními či alternativními modely existuje několik možností od Texas Instruments, včetně řad LM124, LM224 a LM324, které nabízejí podobnou funkčnost a parametry. Tyto varianty se mohou lišit počtem zesilovačů, typem pouzdra a konkrétními výkonovými vlastnostmi, což umožňuje uživatelům vybrat si nejvhodnější zařízení podle svých požadavků.
LM224DRG4 Klíčové technické vlastnosti
LM224DRG4 je univerzální zesilovač s čtyřmi oddělenými zesilovači v jednom balení, nabízející široké napájecí napětí a nízké vstupní biasové proudy. Má zesilovací produkt širokopásmového zesílení 1,2 MHz a rychlost změny výstupního napětí 0,5 V/μs, což ho činí vhodným pro různé univerzální aplikace. Přístroj spotřebuje pouze 1,4 mA proud, což podporuje energeticky efektivní návrhy. Funkční rozsah teplot od -25 °C do 85 °C zajišťuje jeho použití v různých prostředích.

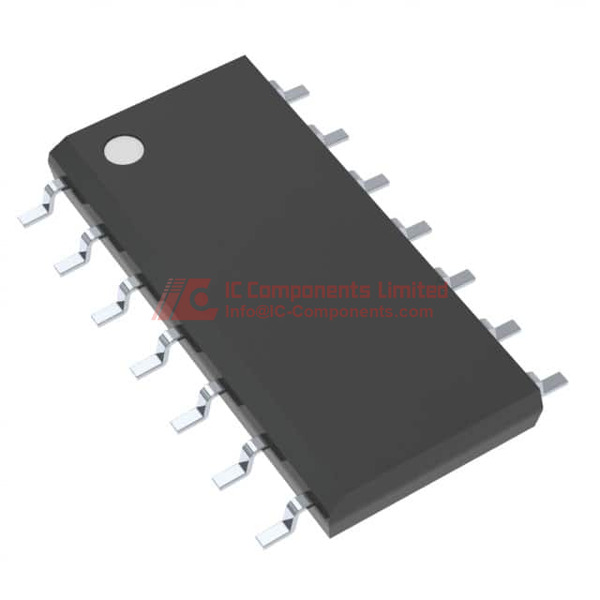

LM224DRG4 Rozměr balení
Výrobní balení je ve formátu 14-SOIC s roztečí 0,154" (3,90 mm), což umožňuje snadnou montáž na desky plošných spojů a kompatibilitu s běžnými výrobními technikami.
LM224DRG4 Použití
Ideální pro použití v signální kondicionaci, audio zpracování a zesílení senzorů díky širokému rozsahu napájecího napětí a nízkým vstupním biasovým proudům.
LM224DRG4 Vlastnosti
LM224DRG4 je všestranný zesilovač obsahující čtyři samostatné zesilovací obvody v jednom pouzdru, s vysokou odolností a univerzálním použitím. Nabízí stabilní výkon při širokém spektru podmínek a nízkou spotřebu energie.
LM224DRG4 Funkce kvality a bezpečnosti
Tento integrovaný obvod má úroveň citlivosti na vlhkost 1, což znamená neomezenou životnost při skladování při podmínkách ≤30°C/85 % RH. Splňuje normy RoHS, je bezolovnatý a šetrný k životnímu prostředí.
LM224DRG4 Kompatibilita
Bohatě kompatibilní díky povrchové montáži v pouzdru 14-SOIC, vhodné k jednoduché integraci do standartních elektronických obvodů s běžnými technikami pájení a návrhu PCB.
LM224DRG4 Datový list PDF
Pro kompletní technické specifikace a pokyny k použití zařízení LM224DRG4 je na našem webu dostupný nejautoritativnější datasheet. Doporučujeme jej stáhnout přímo z produktové stránky, abyste získali přesné a detailní informace pro vaše projekty.
