OPA2334AIDGST je vysoce výkonný oper ační zesilovač s nulovým driftem, který navrhla společnost Texas Instruments. Je speciálně navržen pro přesné měřicí přístroje a signálové kondicionování. Tento duální zesilovač nabízí vynikající výkon v kompaktních elektronických systémech vyžadujících extrémně nízký offset a vysokou přesnost.
S architekturou s výstupem od kraje ke krají, která umožňuje napájení v rozmezí od 2,7V do 5,5V, je tento zesilovač velmi všestranný a vhodný pro různé elektronické aplikace. Technologie s nulovým driftom zajišťuje minimální vstupní offset napětí pouze 1µV, což přispívá k vynikající integritě signálu a přesnosti v měřicích a snímacích obvodech.
Zesilovač je optimalizován pro nízkoenergetické použití, při současném odběru pouhých 570µA, a přitom poskytuje spolehlivý výkon. S rozpětím zisku a pásma šířky 2 MHz a rychlostí přechodu 1,6 V/µs dokáže efektivně zvládat vysokorychlostní zpracování signálu. Přístroj si zachovává stabilní výkon při teplotách od -40°C do 125°C, což zvyšuje jeho spolehlivost v náročných podmínkách.

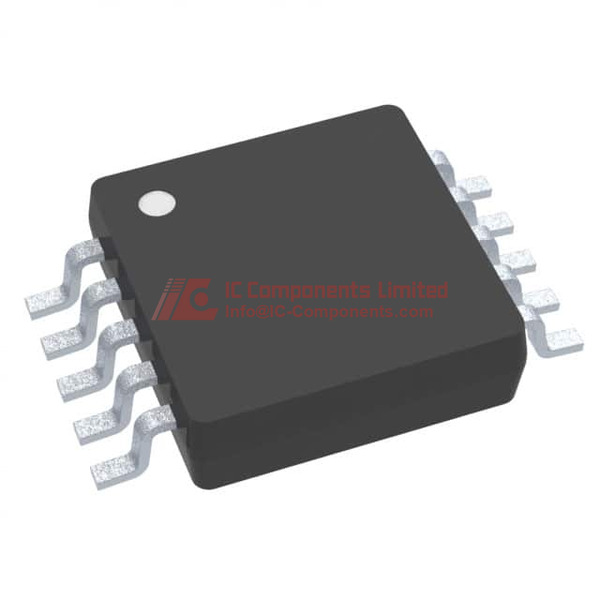

Hranatý pouzdro typu 10-VSSOP (Very Small Outline Package) činí z OPA2334AIDGST ideální volbu pro návrhy s nedostatkem místa vyžadující povrchovou montáž. Díky nízkému vstupnímu bias proudu 70pA a výstupnímu proudu 50mA na kanál je zvláště vhodný pro zařízení napájená z baterií, lékařskou techniku, rozhraní senzorů a přesná měřicí zařízení.
Zesilovač je plně shodný s normou RoHS a nabízí vynikající hlučnostové vlastnosti, což z něj činí atraktivní řešení pro inženýry hledající vysoce přesné analogové signálové kondicionování. Je kompatibilní s jednofázovým i dvoufázovým napájením, což umožňuje větší flexibilitu v návrhu elektronických systémů.
Ekvivalentní nebo alternativní modely zahrnují například OPA2354, OPA2364 a další operáční zesilovače s nulovým driftom od Texas Instruments, které nabízejí podobné výkonové vlastnosti s mírnými odchylkami v parametrech.
Mezi hlavní výhody patří extrémně nízký offset, výstup od kraje ke krají, široký rozsah napájecího napětí, nízká spotřeba energie a stabilní tepelné vlastnosti, což tento zesilovač činí univerzálním řešením pro náročné aplikace přesného analogového zpracování signálu.
OPA2334AIDGST Klíčové technické vlastnosti
Zero-ohlazení zesilovač, duální obvod, výstup od kraje ke kraji
OPA2334AIDGST Rozměr balení
Typ: 10-VSSOP; Materiál: plastové pouzdro; Velikost: 10-TFSOP, 10-MSOP (šířka 0,118" / 3,00 mm); Konfigurace pinů: 10 pinů; Tepelné vlastnosti: vhodné pro provozní teploty od -40°C do 125°C; Elektrické vlastnosti: napájecí napětí od 2,7 V do 5,5 V, rychlost přeběhu 1,6 V/s
OPA2334AIDGST Použití
Navrženo pro zesilování signálů v senzorech a instrumentacích, operační zesilovače a bufferové zesilovače v integrovaných obvodech (IC)
OPA2334AIDGST Vlastnosti
OPA2334AIDGST je špičkový zesilovač s nulovým odklonem, uložený v pouzdru 10-VSSOP, který nabízí duální operační zesilovače s výstupem od kraje ke kraji. Zesilovače dosahují produktu zesílení a šířky pásma 2 MHz a mají nízký vstupní bias proud pouhých 70 pA, což je velmi výhodné pro přesné aplikace. Napětí offsetu vstupu je minimalizováno na impozantních 1 µV, spolu s širokým napětím provozu, což zajišťuje univerzálnost při napájení jedním nebo dvěma napájecími napětími. Zařízení se vyznačuje vynikající tepelnou stabilitou a schopností odolávat rušení díky výstupu od kraje ke kraji, který maximalizuje dynamický rozsah.
OPA2334AIDGST Funkce kvality a bezpečnosti
Produkt odpovídá směrnici RoHS, je bez olova a splňuje současné environmentální předpisy. Disponuje úrovní odolnosti proti vlhkosti MSL 2, což umožňuje skladování až jeden rok za vhodných podmínek bez ztráty výkonu.
OPA2334AIDGST Kompatibilita
Komponenta je vhodná pro použití na různých aplikačních deskách, které vyžadují pouzdro 10-VSSOP / MSOP a provozní teplotní rozsah od -40°C do 125°C.
OPA2334AIDGST Datový list PDF
Pro nejpřesnější a nejpodrobnější informace o specifikacích a provozních pokynech si zákazníci mohou stáhnout datový list OPA2334AIDGST přímo z našich stránek. Tento datový list je nejautoritativnější zdroj a pomůže maximálně využít schopnosti výrobku.
