LM224APT je univerzální kvadruop-amp (operační zesilovač) integrovaný obvod (IO) vyráběný společností STMicroelectronics. Je součástí série LM224A a je navržen pro široké spektrum měřicích, bufferových a zesilovačských aplikací.
LM224APT obsahuje čtyři nezávislé obvody operačního zesilovače v tiskovém pouzdře TSSOP s 14 piny (tenké zmenšené pouzdro s malým rozměrem). Tento kompaktní design umožňuje efektivní využití prostoru na desce v různých elektronických systémech. Operační zesilovače nabízejí široké napěťové rozpětí napájení od 3V do 30V pro jednotné napájení nebo od ±1,5V do ±15V pro dvojité napájení, což je činí vhodnými pro širokou škálu aplikací.
Jedním z hlavních technických požadavků, které LM224APT řeší, je potřeba univerzálních a spolehlivých operačních zesilovačů pro měřicí, řídicí a signálové zpracování. Charakteristiky zařízení, jako je rychlost přeběhu 0,4V/µs, zesílení produkt šířky pásma 1,3 MHz a nízký vstupní bias proudu 20 nA, ho činí vhodným pro široké spektrum analogového zpracování a zesílení signálů.
LM224APT splňuje normy RoHS, což zaručuje shodu s environmentálními předpisy. Je dostupný v pouzdře TSSOP s 14 piny, což je populární povrchové montážní řešení usnadňující integraci do kompaktních elektronických zařízení.
Mezi hlavní přednosti LM224APT patří jeho univerzálnost, spolehlivý výkon a široký teplotní rozsah od -40 °C do 105 °C, díky čemuž je vhodný pro použití v náročných podmínkách a průmyslových aplikacích. Často se využívá v měřicích systémech, řídicích systémech, audiozařízeními a různých analogových signálových obvodech.
Pokud jde o kompatibilitu, LM224APT je univerzální operační zesilovač, který může být použit jako přímá náhrada nebo alternativa k jiným podobným čtyřnásobným IO, například LM324, LM2902 a TL074. Tyto ekvivalenty mohou mít mírně odlišné specifikace nebo pouzdrové varianty, avšak v mnoha případech jsou vzájemně zaměnitelné.
LM224APT Klíčové technické vlastnosti
Hlavní technické vlastnosti modelu LM224APT zahrnují čtyři nezávisle nastavitelné operční zesilovače s širokým rozsahem napájení od 3 V do 30 V (jedno i dvounapájení) a nízkým odběrem proudu 1,5 mA. Zařízení nabízí zesílení, šířku pásma 1,3 MHz, rychlost přechodu 0,4 V/μs, vstupní bias proud pouze 20 nA a nízké vstupní offset napětí 2 mV, což z něj činí univerzální řešení pro různé analogové aplikace.
LM224APT Rozměr balení

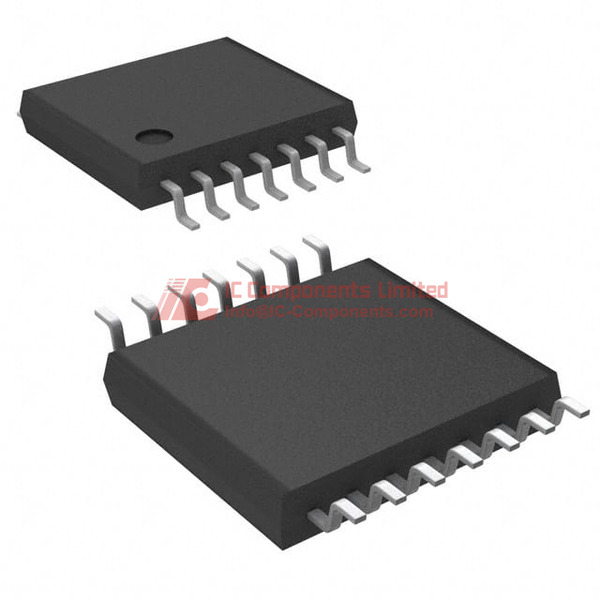

Typ: 14-TSSOP, Materiál: s lepicí páskou (Cut Tape - CT), Rozměr: 14-TSSOP s šířkou 4,40 mm (0,173") a délkou odpovídající konstrukci. Vlastnosti: Tepelné charakteristiky umožňují provoz v teplotním rozsahu od -40°C do +105°C.
LM224APT Použití
Model LM224APT je určen především pro zpracování signálů, zesílení snímačů a audio aplikace v spotřební elektronice, průmyslovém vybavení a medicínských zařízeních.
LM224APT Vlastnosti
Tento univerzální operční zesilovač disponuje čtyřmi nezávislými zesilovači s možností konfigurace. Nabízí vysoký poměr zesílení k širokému pásmu, nízký šum a stabilitu, podporuje napájení jak z jediného, tak z dvojitého zdroje, a zároveň zvládá výstupní proud až 70 mA na kanál. Díky nízkému vstupnímu bias proudu a offset napětí je vhodný pro citlivé měřicí aplikace.
LM224APT Funkce kvality a bezpečnosti
Zařízení splňuje normy RoHS, což znamená, že je bez olova a bezpečné pro použití na mezinárodních trzích. Má úroveň vlhkostní citlivosti (MSL) 1, což zaručuje neomezenou dobu skladování bez rizika poškození vlhkostí při standardních podmínkách.
LM224APT Kompatibilita
Model LM224APT je navržen pro povrchovou montáž s pouzdrem TSSOP-14, což zajišťuje kompatibilitu s běžnými výrobními a konstrukčními procesy na PCB.
LM224APT Datový list PDF
Nejnovější a nejkompletnější technickou dokumentaci k modelu LM224APT najdete na našich webových stránkách. Doporučujeme stáhnout datový list přímo z produktu, aby bylo zajištěno správné a spolehlivé použití.
Distributor kvality
IC-Components je hlavní distributor integrovaných obvodů od STMicroelectronics, včetně modelu LM224APT. Dbáme na vysokou kvalitu a spolehlivost všech našich produktů. Zákazníci jsou vyzýváni, aby si přímo na našem webu objednali cenovou nabídku, což zajistí nejlepší ceny a včasné dodání potřebných elektronických komponent.
