LMV321RIYLT je vysoce výkonný univerzální operační zesilovač navržený společností STMicroelectronics, určený především pro automobilové a průmyslové aplikace, které vyžadují spolehlivý výkon v náročných environmentálních podmínkách. Tento kompaktní operační zesilovač využívá pokročilý jednofázový design optimalizovaný pro přesnost a spolehlivost, je zabalen v efektivním povrchovém provedení SOT-23-5.
Zesilovač nabízí výjimečnou flexibilitu s širokým teplotním rozsahem od -40 °C do 125 °C, což jej činí ideálním pro náročné automobilové a průmyslové prostředí. Jeho výstupní vlastnost typu rail-to-rail zajišťuje maximální využití signálu napříč celým napájecím napětím, čímž poskytuje vynikající schopnosti zpracování signálu. Zařízení může pracovat s napětím v rozmezí od 2,7 V do 6 V, což umožňuje jeho široké využití v různých elektronických systémech.
Hlavní technické parametry zahrnují impozantní zesílení s šířkovým produktem 1,3 MHz, nízký vstupní biasový proud 16 nA a značný výstupní proud až 48 mA. Tyto vlastnosti jej činí ideálním pro kondicionování signálu, rozhraní senzorů a analogové zpracování signálu. Certifikace podle normy AEC-Q100 potvrzuje jeho spolehlivost a výkon v kritických automobilových elektronikách.
LMV321RIYLT se odlišuje vynikající kvalitou signálu, například velmi nízkým vstupním offsetovým napětím kolem 100 µV a mírným rychlostním náběhem 0,45 V/μs. Jeho kompaktní balení SOT-23-5 umožňuje snadnou integraci do omezených prostorových podmínek, zatímco povrchová montážní technologie zajišťuje spolehlivé mechanické a elektrické spojení.
Potenciální použití zahrnují rozhraní automobilových senzorů, průmyslové přístroje, přenosná elektronická zařízení, měřicí přístroje a analogové kondicionační obvody signálu. Robustní konstrukce a komplexní výkonové vlastnosti dělají z tohoto zesilovače vhodnou volbu pro inženýry hledající univerzální vysokovýkonný operační zesilovač.
Ekvivalentní nebo alternativní modely s podobnými vlastnostmi zahrnují TLV321, OPA344 a MCP6001, které nabízejí srovnatelné parametry v kategorii univerzálních operačních zesilovačů. Nicméně, specifická automobilová certifikace a rozsah teplotního provozu u LMV321RIYLT jej odlišují v náročných aplikacích.
Zařízení je dostupné v balení na pásky a cívky, což usnadňuje výrobu a chrání součástky během manipulace a montáže. Dodržování normy RoHS dále potvrzuje závazek společnosti STMicroelectronics k ekologicky odpovědné výrobě elektroniky.
LMV321RIYLT Klíčové technické vlastnosti
Hlavní technické parametry zahrnují provozní teplotní rozsah od -40 °C do 125 °C, zesilovací pásmo 1,3 MHz a výstupní proud na kanál 48 mA, což zajišťuje vysokou spolehlivost a univerzálnost v různých aplikacích.
LMV321RIYLT Rozměr balení

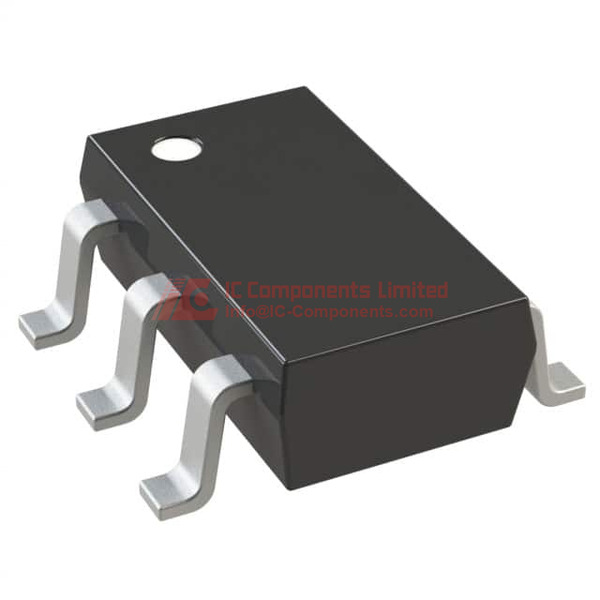

Typ povrchové montáže SMD, materiál plastová kapsle, balení typu SOT-23-5 (SC-74A, SOT-753). Kompaktní rozměry umožňují využití na plošných spojích s vysokým hustotním osazením. Piny jsou uspořádány v pěti konfiguracích optimalizovaných pro jednopaprskový operační zesilovač. Zařízení splňuje tepelné požadavky automobilového průmyslu podle standardu AEC-Q100 a pracuje s napětím od 2,7 V do 6 V, s nízkým vstupním bias proudem 16 nA a vstupními offset napětím 100 µV.
LMV321RIYLT Použití
Tento integrovaný operační zesilovač je ideální pro všeobecné zesílení v automobilové elektronice, senzorech, systémech sběru dat a přenosných instrumentacích. Díky certifikaci v automobilové sérii a odolnosti vůči náročným podmínkám je vhodný i do náročných prostředí.
LMV321RIYLT Vlastnosti
LMV321RIYLT je jednopaprskový operační zesilovač s funkcí rail-to-rail, umožňující maximální využití napájecího napětí. Efektivně pracuje s nízkým vstupním bias proudem 16 nA a nízkým vstupním offset napětím 100 µV, což zvyšuje přesnost při zpracování analogových signálů. S zesílením pásma 1,3 MHz nabízí optimální kombinaci pásma a stability pro různé frekvence signálů. Podporuje napájecí napětí od 2,7 V do 6 V, což z něj činí vysoce univerzální řešení pro bateriové i napájené systémy s 5 V. Díky celkovému zapojení a povrchové montáži SOT-23-5 umožňuje kompaktní uspořádání PCB a snadnou automatizovanou výrobu. Přístroj disponuje rychlostí změny napětí 0,45 V/µs, vhodnou pro středně rychlé zpracování signálů.
LMV321RIYLT Funkce kvality a bezpečnosti
LMV321RIYLT splňuje automobilové kvalifikační normy AEC-Q100, což zaručuje vysokou spolehlivost a odolnost v podmínkách automobilového provozu. Výrobní kontrola zahrnuje přísné testování teplotních, elektrických a mechanických parametrů. Dodržení RoHS záruky, že zařízení neobsahuje škodlivé látky, podporuje ekologickou bezpečnost a splňuje předpisy. Kapsle v odolném plastovém balení SOT-23-5 chrání proti mechanickým stresům a vlhkosti během provozu.
LMV321RIYLT Kompatibilita
Tento operační zesilovač je plně kompatibilní se standardními automobilovými elektronickými systémy a je navržen tak, aby snadno komunikoval s datovými sběrnicemi a digitálními potenciometry v portfoliu STMicroelectronics. Piny a balení odpovídají průmyslovým normám SOT-23-5, což usnadňuje výměnu nebo upgrade ve stávajících návrzích. Lze jej také integrovat do smíšených signálových obvodů, kde je zapotřebí stabilní a přesné analogové zesílení při různých napájecích napětích.
LMV321RIYLT Datový list PDF
Na našich webových stránkách najdete nejaktuálnější a nejdůvěryhodnější datasheet pro LMV321RIYLT. Doporučujeme stahovat datasheet přímo z aktuální stránky produktu, kde najdete podrobné elektrické charakteristiky, technické poznámky, schématické příklady a mechanické výkresy pouzder, což podpoří optimální integraci a správné použití.
LMV321RIYLT Distributor kvality
IC-Components je hrdým autorizovaným distributorem společnosti STMicroelectronics. Zákazníci mohou využít naší rozsáhlé zásoby a odborných služeb s zárukou pravosti a kvality originálních operačních zesilovačů LMV321RIYLT. Nabízíme vám možnost požádat o cenovou nabídku na našich webových stránkách a získat tak konkurenceschopné ceny a jistotu autentičnosti produktů pro vaše návrhy a výrobu.
