CMOS vs BSI CMOS vs skládaný CMOS: Rozdíly mezi snímači fotoaparátu

CMOS, BSI CMOS a vrstvené CMOS snímače se běžně používají v chytrých telefonech, digitálních fotoaparátech a profesionálních kamerových systémech.Každý typ snímače nabízí různé výhody v kvalitě obrazu, výkonu při slabém osvětlení, rychlosti a záznamu videa.Tento článek vysvětluje, jak tyto obrazové snímače fungují, jejich hlavní rozdíly a kde se běžně používají.

Katalog

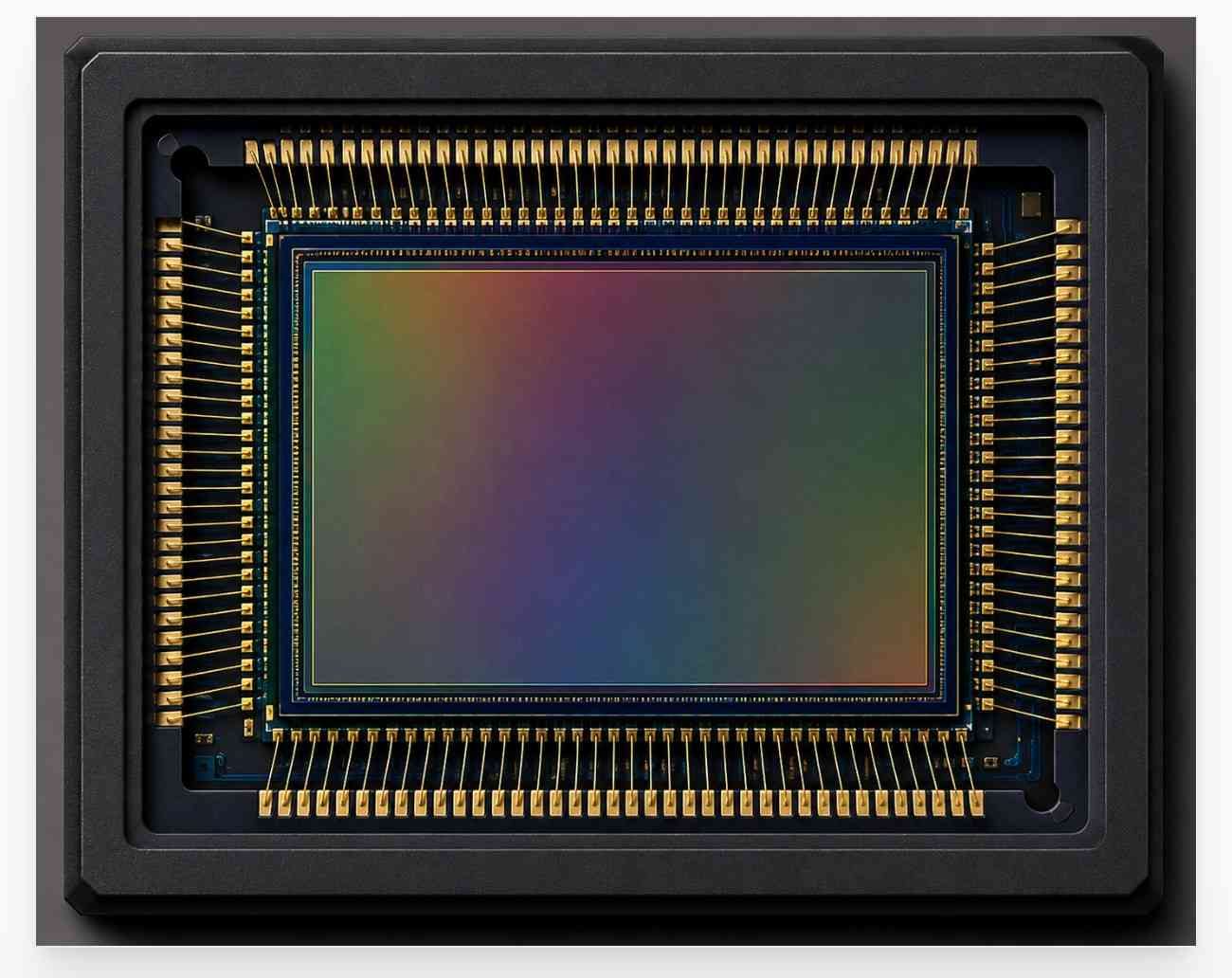

Obrázek 1: Snímač CMOS

Vysvětlení snímačů CMOS, BSI CMOS a skládaných CMOS

CMOS snímače

CMOS snímač je dnes nejběžnějším typem obrazového snímače používaným v digitálních fotoaparátech a chytrých telefonech.CMOS je zkratka pro Complementary Metal-Oxide Semiconductor.Tyto snímače se staly populární, protože jsou rychlé, energeticky účinné a levnější na výrobu než starší snímače CCD.Snímače CMOS jsou široce používány v chytrých telefonech, bezzrcadlovkách, webových kamerách a bezpečnostních kamerách, protože poskytují dobrou kvalitu obrazu za nižší cenu.

BSI CMOS snímače

BSI CMOS je zkratka pro Backside-Illuminated CMOS.Jedná se o vylepšenou verzi standardního snímače CMOS navrženého pro zachycení více světla a zlepšení kvality obrazu.Snímače BSI CMOS jsou zvláště užitečné pro fotoaparáty smartphonů, protože pomáhají vytvářet jasnější snímky, lepší fotografie při slabém osvětlení a méně obrazového šumu.Kvůli těmto výhodám mnoho moderních zařízení od společností jako Sony a Samsung používá technologii BSI CMOS.

Složené CMOS snímače

Skládané snímače CMOS jsou pokročilejším typem snímače CMOS vytvořeným pro rychlejší výkon fotoaparátu.Tyto snímače dokážou zpracovat obrazová data mnohem rychleji než standardní snímače CMOS a BSI CMOS, díky čemuž jsou užitečné pro vysokorychlostní fotografování a pokročilé nahrávání videa.Složené CMOS snímače se běžně používají ve vlajkových smartphonech a profesionálních fotoaparátech značek jako Canon a Nikon, protože podporují funkce, jako je rychlejší automatické ostření a plynulejší snímání videa.

Jak fungují obrazové snímače CMOS

Obrazový snímač CMOS funguje tak, že zachycuje světlo a převádí jej na digitální obraz.Když světlo vstoupí do čočky fotoaparátu, dosáhne milionů malých pixelů nazývaných fotodiody, které detekují světlo a převádějí je na elektrické signály.Procesor fotoaparátu pak tyto signály změní na fotografii nebo video s barvami a detaily.Vzhledem k tomu, že každý pixel pracuje samostatně, mohou obrazové snímače CMOS zpracovávat obrázky rychle, díky čemuž jsou široce používány v chytrých telefonech, digitálních fotoaparátech a bezpečnostních kamerách.

CMOS vs CCD senzory: Jaký je rozdíl

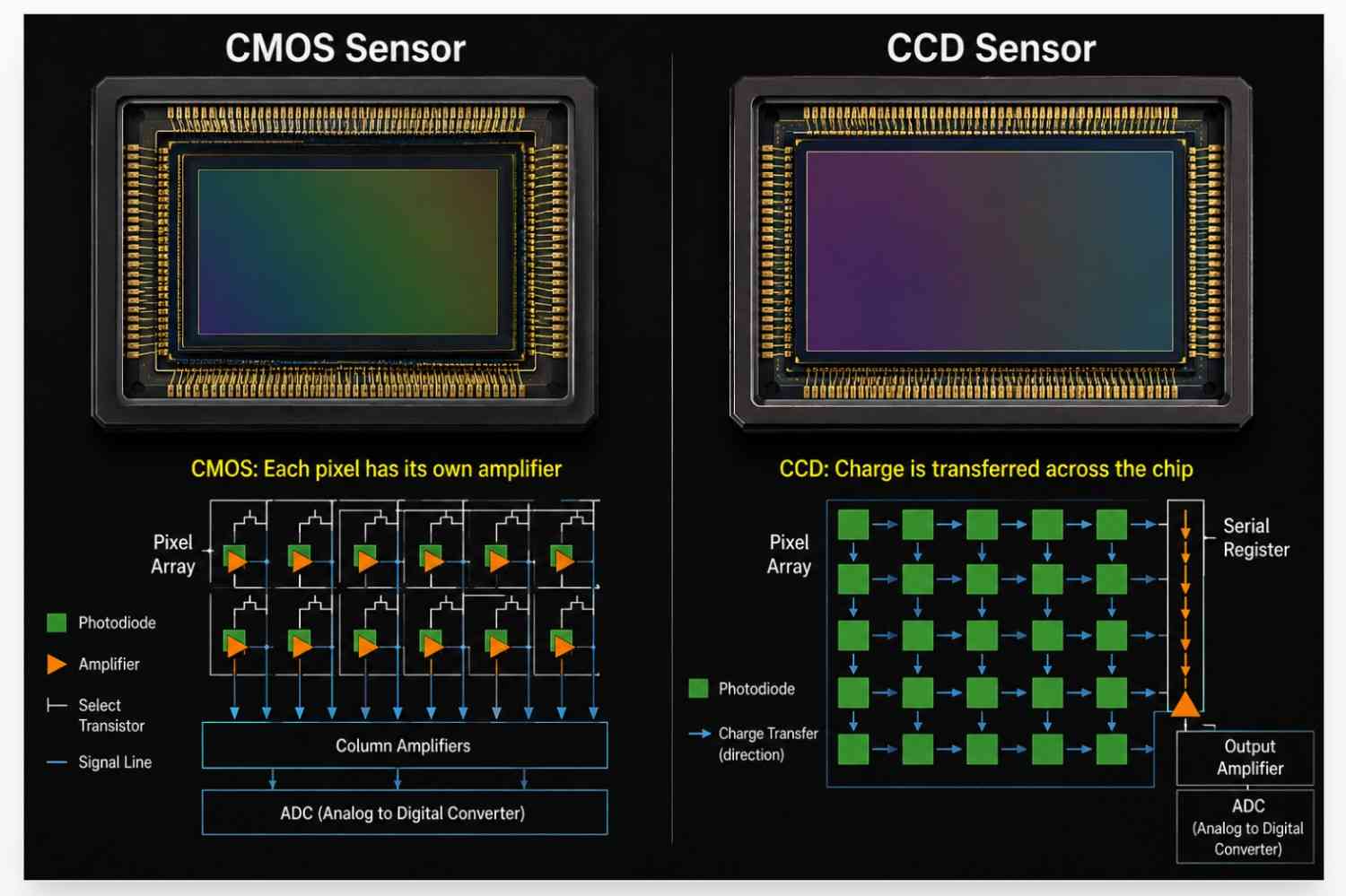

Obrázek 2: CMOS vs CCD snímače

Funkce	CMOS Snímač	CCD Snímač
Plný Jméno	Doplňkové Metal-oxidový polovodič	Charge-Coupled Zařízení
Obrázek Zpracování	Procesy obrazová data rychle	Procesy obrazová data pomaleji
Moc Spotřeba	Nižší výkon spotřeba	Vyšší výkon spotřeba
Výroba náklady	Levnější vyrábět	více drahé na výrobu
Obrázek Kvalita	Moderní CMOS nabízí vysokou kvalitu obrazu	Známý pro nízké šum a dobrá kvalita obrazu
Rychlost	Rychleji odečet a autofokus	pomaleji výkon
Video Schopnost	Podporuje 4K a nahrávání 8K videa	Omezené schopnost vysokorychlostního videa
Společný Použití	chytré telefony, DSLR fotoaparáty, bezzrcadlovky, bezpečnostní kamery	Vědecký zobrazovací a starší digitální fotoaparáty
Popularita dnes	Široce používané v moderních zařízeních	Většinou používané ve specializovaných aplikacích

Proč mají snímače BSI CMOS lepší výkon při slabém osvětlení

Snímače BSI CMOS fungují lépe při slabém osvětlení, protože dokážou zachytit více světla než standardní snímače CMOS.U běžného snímače CMOS je část příchozího světla blokována vrstvou vodičů nad pixely, zatímco snímač BSI CMOS umístí kabeláž za pixely, takže více světla může přímo dosáhnout na světlo citlivou oblast.To zlepšuje jas obrazu, snižuje šum obrazu a pomáhá vytvářet jasnější fotografie v tmavém prostředí, díky čemuž je technologie BSI CMOS široce používána v moderních fotoaparátech smartphonů a digitálních fotoaparátech.

Proč jsou vrstvené snímače CMOS rychlejší

Stacked CMOS snímače jsou rychlejší, protože používají vrstvený design snímače, který odděluje snímání obrazu a zpracování signálu do různých vrstev.Tato struktura umožňuje snímači přenášet a zpracovávat obrazová data rychleji než standardní snímače CMOS a BSI CMOS.Rychlejší zpracování dat zlepšuje výkon fotoaparátu tím, že podporuje vysokorychlostní sériové snímání, rychlejší automatické ostření, plynulejší zpomalené video a nahrávání videa s vyšší snímkovou frekvencí.Naskládané snímače CMOS také snižují zkreslení rolovací závěrky, protože snímač dokáže číst obrazová data efektivněji při rychlém pohybu.Díky těmto výhodám je technologie stacked CMOS široce používána ve vlajkových lodích smartphonů a profesionálních fotoaparátech společností jako Sony, Canon a Nikon.

Rolling Shutter vs Global Shutter v CMOS senzorech

Funkce	Válcování Závěrka	Globální Závěrka
Zachycení obrazu Metoda	Zachycuje obrázek řádek po řádku	Zachycuje celý obrázek najednou
Pohyb Zkreslení	více znatelné při rychlém pohybu	Skvěle snížena nebo odstraněna
Kvalita obrazu Během pohybu	Objekty mohou vypadají ohnuté nebo natažené	Stěhování objekty vypadají přesněji
Snímač Rychlost čtení	pomaleji	Rychleji synchronizované snímání
Společný Použití	chytré telefony, bezzrcadlovky, DSLR fotoaparáty	Průmyslová kamery, strojové vidění, vysokorychlostní zobrazování
Výroba náklady	Nižší	vyšší
Popularita	Širěji použitý	Většinou používané ve specializovaných aplikacích
Video Výkon	Může ukázat efekt rolety	Lepší pro zrychlený záznam videa

CMOS vs BSI CMOS vs skládaný CMOS: Klíčové rozdíly

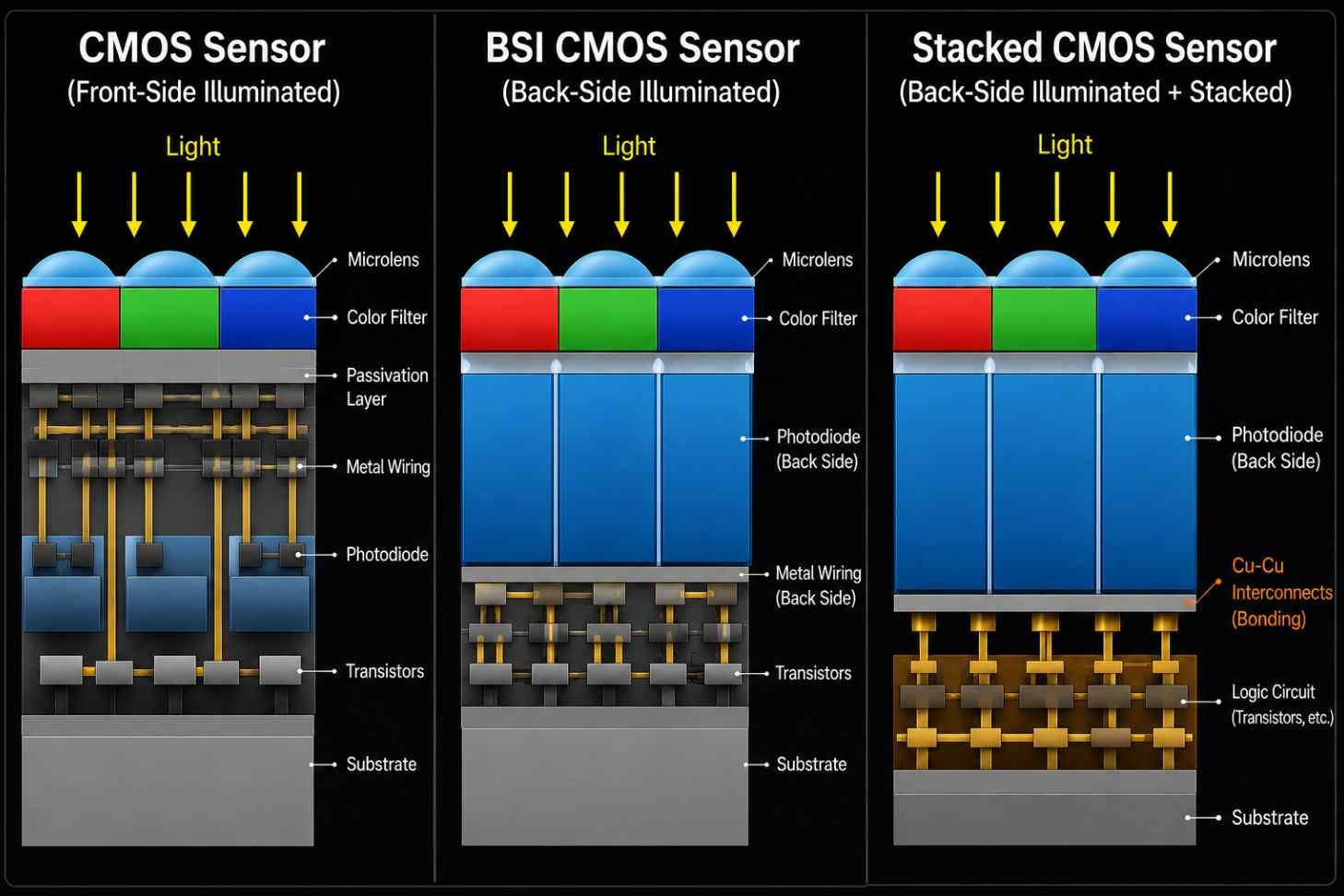

Obrázek 3: CMOS vs BSI CMOS vs skládaný CMOS snímač

Funkce	CMOS	BSI CMOS	Skládaný CMOS
Snímač Struktura	Standardní design s předním osvětlením	Zadní strana podsvícená design	Vícevrstvé skládané provedení
Světlo Citlivost	Dobře	lépe	Výborně
Low-Light Výkon	Mírný	Vylepšené	Výborně
Obrázek Hluk	Vyšší v temné scény	Spodní obrázek hluk	Spodní obrázek hluk
Zpracování Rychlost	Rychle	Rychleji	Nejrychlejší
Autofokus Výkon	Standardní	Vylepšené	Pokročilé vysokorychlostní autofokus
Prasknout Střelba	Omezené	lépe	Výborně
Video Nahrávání	Standardní video výkon	Vylepšené kvalitu videa	Podporuje vysokorychlostní a zpomalené video
Válcování Efekt závěrky	více znatelný	Snížená	Skvěle snížena
náklady	Nižší	Střední	vyšší
Společný Použití	Rozpočet smartphony a fotoaparáty	Moderní smartphony a bezzrcadlovky	Vlajková loď chytré telefony a profesionální fotoaparáty

Skutečné aplikace CMOS, BSI CMOS a skládaných CMOS snímačů

CMOS snímače

• Chytré telefony a levné digitální fotoaparáty — Běžně používané, protože snímače CMOS poskytují dobrou kvalitu obrazu při nižších výrobních nákladech.

• Bezpečnostní a sledovací kamery — Používá se pro nepřetržité sledování videa díky nízké spotřebě energie a rychlému zpracování obrazu.

• Webové kamery a notebooky — Pomozte podporovat videohovory a online schůzky s efektivním výkonem pořizování snímků.

• Automobilové kamery — Používá se v parkovacích kamerách a asistenčních systémech řidiče pro zobrazování v reálném čase.

BSI CMOS snímače

• Fotoaparáty smartphonů — Vylepšete fotografování při slabém osvětlení, zobrazování v nočním režimu a kvalitu fotografií HDR.

• Bezzrcadlovky a DSLR fotoaparáty — Pomáhá vytvářet jasnější snímky s nižším šumem v tmavém prostředí.

• Bezpečnostní kamery — Vylepšete noční sledování a čistotu vnitřního obrazu.

• Kompaktní digitální fotoaparáty — Zlepšení jasu a detailů obrazu v přenosných kamerových systémech.

Složené CMOS snímače

• Vlajková loď smartphonů — Podpora rychlejšího automatického zaostřování, plynulejšího zpomaleného videa a vysokorychlostního zpracování obrazu.

• Profesionální bezzrcadlovky — Zlepšete rychlost sériového snímání a omezte efekty rolování závěrky během sportovní fotografie.

• Vysokorychlostní videokamery — Povolte rychlejší čtení ze senzoru pro pokročilé nahrávání videa a zachycení pohybu.

• Průmyslové systémy a systémy strojového vidění — Pomozte rychle zpracovat obrazová data pro automatizaci, robotiku a kontrolní systémy.

Závěr

CMOS, BSI CMOS a vrstvené CMOS snímače mají v moderních kamerových technologiích různé přednosti.Standardní snímače CMOS jsou cenově dostupné a účinné, snímače BSI CMOS zlepšují kvalitu obrazu při slabém osvětlení a vrstvené snímače CMOS poskytují rychlejší výkon a lepší možnosti videa.Tyto senzorové technologie jsou široce používány v chytrých telefonech, digitálních fotoaparátech a mnoha moderních zobrazovacích zařízeních.
