MAX4053ACEE+T je vysoce výkonný integrovaný obvod (IO), který funguje jako univerzální analogový spínač, multiplexer a demultiplexer. Vyrobený firmou Maxim Integrated, tento zařízení patří do kategorie produktů "Rozhraní – Analogové spínače, multiplexery, demultiplexery" a je navrženo tak, aby řešilo různé problémy s řízením analogových signálů.
Klíčové vlastnosti MAX4053ACEE+T zahrnují:
Funkčnost: Tento IO poskytuje tři nezávislé jednopólové, dvoupolohové (SPDT) analogové spínače, což umožňuje flexibilní a efektivní směrování a správu analogových signálů. Lze ho nakonfigurovat jako multiplexer nebo demultiplexer v poměru 1:3, což ho činí vhodným pro širokou škálu aplikací.
Technické specifikace: Zařízení pracuje s jednofázovým napětím od 2V do 16V nebo s duálním napětím mezi ±2,7V a ±8V, čímž je kompatibilní s různými analogovými systémy. Má nízký odpor při sepnutí až 100 ohmů a rychlé přepínací časy, přičemž maximální doba sepnutí je 175 ns a maximální doba vypnutí 150 ns.
Designové výhody: MAX4053ACEE+T řeší návrhové výzvy díky výjimečnému sladění kanálů, s maximální rozdílem v odporu při sepnutí pouhých 6 ohmů. Dále vykazuje extrémně nízký únikový proud až 100 pA a nízkou náložku (charge injection) 2 pC, což zajišťuje minimální zkreslení signálu a zachování integrity analogových obvodů.
Použití: Tento IO je vhodný pro široké spektrum aplikací, včetně řízení zvukových a video signálů, systémů sběru dat, průmyslové automatizace či měřicí techniky. Jeho všestrannost a výkonové vlastnosti z něj činí oblíbenou volbu pro inženýry a návrháře pracující s řízením analogových signálů.
Kompatibilita a náhradní modely: MAX4053ACEE+T je bezolovnatý a splňuje směrnice RoHS. Je k dispozici v pouzdru 16-QSOP (čtyřnásobný malý obdélníkový obal) a dodává se v páskovém provedení (tape and reel), což umožňuje efektivní manipulaci a integraci do automatizovaných montážních procesů.
I když existují ekvivalentní nebo alternativní modely od jiných výrobců, MAX4053ACEE+T vyniká jako osvědčené a vysoce uznávané řešení v oboru, které nabízí kombinaci široké funkcionality, vysokého výkonu a kompatibility.
MAX4053ACEE+T Klíčové technické vlastnosti
Tento integrovaný obvod MAX4053ACEE+T obsahuje tři signálové přepínače s konfigurací SPDT, které poskytují vynikající výkon při směrování a multiplexování signálů. Funguje efektivně v širokém rozsahu napájecího napětí od 2 V do 16 V u jednotného napájení a od ±2,7 V do 8 V u duálního napájení. Nízký odpor v sepnutém stavu 100 Ohm a minimální zářez náboje 2pC pomáhají zachovat integritu signálu. Rychlost přepínání je vysoká, s časy zapnutí a vypnutí maximálně 175ns a 150ns a velmi nízkým křížovým rušením -90dB při 100kHz, což je klíčové pro oddělení signálů a kvalitní přenos.
MAX4053ACEE+T Rozměr balení

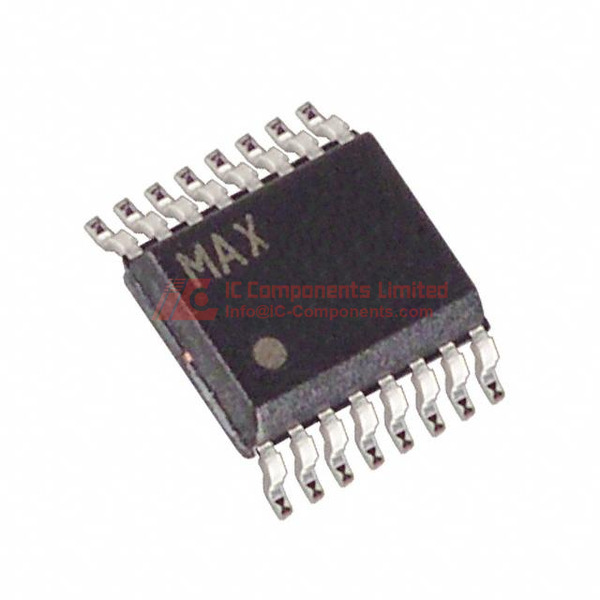

Balení je ve formě pásky a ruličky (TR), což je standardní způsob balení pro automatizované montáže. Pouzdro je 16-SSOP s šířkou 3,90 mm (0,154 palce). Obal zařízení je typu 16-QSOP. Úroveň citlivosti na vlhkost (MSL) je level 1, což znamená, že je určeno pro neomezené skladování bez nutnosti zvláštního sušení.
MAX4053ACEE+T Použití
MAX4053 je ideálním řešením pro přepínání signálů a multiplexování v telekomunikačních systémech, zařízení pro sběr dat a testovací techniku. Díky svému designu je zvlášť vhodný pro aplikace, kde je kladen důraz na nízký on-stav odpor a minimální zkreslení signálu, což zajišťuje vysokou kvalitu a spolehlivost přenosu dat.
MAX4053ACEE+T Vlastnosti
Tento integrovaný obvod nabízí tři signálové přepínače s konfigurací SPDT, práce v širokém napětím od 2 V do 16 V (jednoduché napájení) nebo od ±2,7 V do 8 V (duální napájení). Nízký odpor v sepnutém stavu 100 Ohm, minimální náboj přepínání 2pC, rychlé přepínací časy 175ns a 150ns, a velmi nízké křížové rušení -90dB při 100kHz, což zajišťuje přesné oddělení signálů a vysokou kvalitu přenosu.
MAX4053ACEE+T Funkce kvality a bezpečnosti
Zařízení splňuje požadavky na RoHS compliance, což zaručuje dodržování nejnovějších environmentálních norem a bezpečnosti. Přísná výrobní kontrola zajišťuje spolehlivost a stabilitu výkonu, přičemž nízká odchylka v porovnání kanálů (ΔRon max 6 Ohm) a malé kapacitance kanálů dále podporují vysokou kvalitu a bezpečnost provozu.
MAX4053ACEE+T Kompatibilita
MAX4053 je navržen tak, aby byl kompatibilní s širokou škálou digitálních rozhraní díky rozsáhlému provoznímu teplotnímu rozsahu a vysoké flexibilitě napájecích napětí. Je vhodný pro propojení s různými typy signálů a dalšími elektronickými součástkami a systémy.
MAX4053ACEE+T Datový list PDF
Na našich webových stránkách poskytujeme nejautoritativnější, detailní a aktuální datasheet pro MAX4053ACEE+T. Doporučujeme stáhnout datasheet přímo z této stránky, aby zákazníci měli všechny potřebné specifikace a pokyny pro úspěšnou implementaci produktu.
