FODM124R2 je vysoce výkonný optoizolátor vyráběný společností AMI Semiconductor/onsemi, navržený tak, aby poskytoval pevnou elektrickou izolaci a přenos signálu v náročných elektronických aplikacích. Tento integrovaný obvod patří do kategorie PMIC (integrovaný obvod pro správu napájení) v oblasti správy baterií a řeší klíčové požadavky na izolaci a ochranu signálu.
Mezi hlavní technické parametry patří impozantní galvanická izolace s hodnotou 3,75 kV, což umožňuje spolehlivý přenos signálu přes vysokonapěťové hranice při zachování vynikající bezpečnosti a integrity signálu. Zařízení funguje v širokém teplotním rozsahu od -40°C do 110°C, což ho činí vhodným pro extrémní podmínky v průmyslové, automobilové a lékařské elektronice.
Optoizolátor disponuje jednofázovou výstupní konfigurací s tranzistorem a dosahuje vynikajícího poměru přenosu proudu od 100 % do 1200 % při 1 mA, což zajišťuje přesné a stabilní reprodukci signálu. Jeho typ vstupu je DC a výstupní typ tranzistor, což umožňuje flexibilní integraci do různých elektronických systémů. S výstupním proudem až 80 mA na kanál a maximálním dopředným proudem 50 mA poskytuje tento komponent pevnou kapacitu pro zpracování signálu.
FODM124R2 je navržen pro povrchovou montáž a dodává se v kompaktním pouzdru 4-SMD s křídlatými svorkami, což usnadňuje jeho integraci na tištěném spoji. Zařízení nabízí rychlý přenos signálu s typickým dobou náběhu a sestupu okolo 3 mikrosekund, což jej činí ideální volbou pro vysokorychlostní přenos dat.
Hlavní výhody zahrnují vynikající elektrickou izolaci, široký teplotní rozsah, vysokou odolnost vůči rušení a kompaktní rozměry. Tento komponent je zvláště vhodný pro aplikace vyžadující izolaci signálu v oblasti napájecí elektroniky, průmyslových řídicích systémů, lékařských přístrojů a automobilové elektroniky.
Ekvivalentní nebo alternativní modely ze stejné produktové řady mohou zahrnovat FODM121, FODM122 a FODM123, které sdílejí podobné architektonické principy, avšak mohou mít mírně odlišné elektrické vlastnosti. Uživatelé by měli při výběru ověřit specifické parametry podle svých požadavků.
FODM124R2 je kompatibilní s RoHS, což zajišťuje ekologicky odpovědnou výrobu a shodu s globálními normami pro elektronické součástky. Díky svému širokému spektru funkcí je tento optoizolátor vhodným řešením pro inženýry hledající spolehlivou a vysoce výkonnou optickou izolaci v náročných elektronických projektech.
FODM124R2 Klíčové technické vlastnosti
Hlavní technické parametry zahrnují číslo dílu výrobce FODM124R2, izolační napětí 3750 Vrms a pouzdro 4-SMD s gull wing svorkami. Tento optočlen nabízí vysokou elektrickou izolaci a spolehlivost pro náročné aplikace.
FODM124R2 Rozměr balení

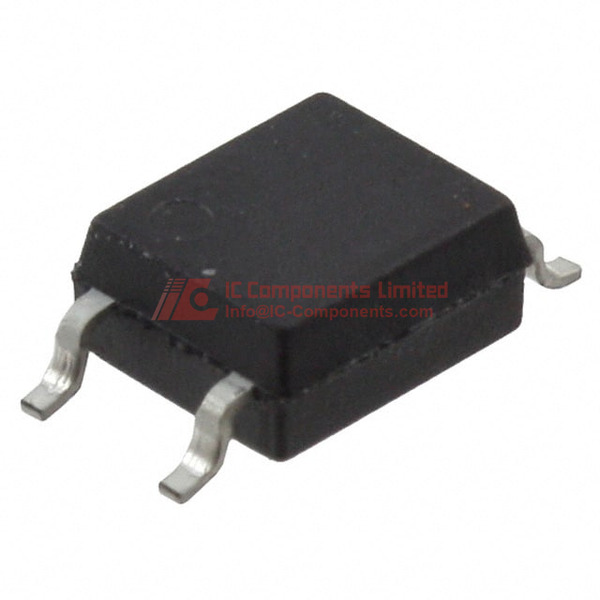

FODM124R2 je dodáván v povrchovém SMD pouzdru typu 4-SMD s rozměry a konfigurací kontaktů navrženou pro kompaktní sestavy. Svorky typu gull wing zajišťují kvalitní pájení a balení na pásku a cívku umožňuje automatickou montáž. Pouzdro dle standardu 1438 poskytuje pevnou mechanickou ochranu a optimální odvod tepla. Elektrické vlastnosti zahrnují maximální DC proud při předním proudu 50 mA a maximální výstupní napětí 80 V, přičemž je zachována tepelná a elektrická spolehlivost v širokém rozsahu pracovních teplot od -40°C do +110°C.
FODM124R2 Použití
Tento optočlen je ideální pro použití v systémech správy baterií, průmyslové automatizaci, vstupních rozhraních mikroprocesorů, zpětných vazebních okruzích napájení, izolaci signálů a různých aplikacích PMIC, kde je klíčová elektrická izolace a kvalita signálu.
FODM124R2 Vlastnosti
FODM124R2 obsahuje tranzistorový výstup s optočlenem, poskytuje vysokou izolační napětí 3750 Vrms mezi vstupem a výstupem. Podporuje široký poměr přenosu proudu od 100 % do 1200 % (při 1 mA), nabízí flexibilitu pro různé řídicí a snímací aplikace. Vstupní strana přijímá stejnosměrné signály s typickým předním napětím 1,3 V a maximálním proudem 50 mA. Výstupní strana dokáže zvládnout až 80 mA na kanál a odolává napětím do 80 V. Jedno-kanálový design a rychlé odezvy (typický vzestupný/útlumový čas 3 μs) podporují vysokorychlostní přenos signálů, což je klíčové pro integritu dat. Povrchová montáž snižuje prostorové nároky na desku a podporuje automatizovanou montáž, zatímco odolné pouzdro chrání před vnějšími vlivy.
FODM124R2 Funkce kvality a bezpečnosti
FODM124R2 splňuje přísné normy spolehlivosti a bezpečnosti, nabízí vysokou elektrickou izolaci, která chrání citlivé obvody před přepětím a rozdíly uzemění. Pouzdro typu gull wing zajišťuje skvělou mechanickou stabilitu a stabilní elektrické spojení. Navíc dodržování požadavků normy RoHS garantuje ekologickou odpovědnost pro globální použití. Široký teplotní rozsah provozu dále zvyšuje spolehlivost i v extrémních podmínkách.
FODM124R2 Kompatibilita
Tento produkt je kompatibilní s běžnými 4-SMD gull wing osazeními na PCB a je vhodný do systémů vyžadujících vysokou izolaci, například řady FODM124. Je určen pro integraci v systémech s nízkými i vysokými objemy výroby, v analogových, digitálních i smíšených signálových obvodech, kde je požadována bezpečná a efektivní signálová izolace.
FODM124R2 Datový list PDF
Pro nejkompletnější a nejnovější technické údaje o FODM124R2 doporučujeme stáhnout oficiální datasheet dostupný na této stránce našeho webu. Získejte detailní specifikace, pokyny k použití a referenční návrhy pro všechny vaše inženýrské a nákupní potřeby.
