MC9S08GT60CFDE je výkonný 8bitový mikrokontrolér od společnosti NXP Semiconductors (dříve Freescale), navržený pro vestavěné aplikace vyžadující spolehlivou funkčnost a efektivní řízení spotřeby energie. Tento mikrokontrolér je součástí série S08 a nabízí komplexní řešení pro složité elektronické výzvy napříč různými odvětvími.
Jádro zařízení tvoří 8bitový procesor schopný pracovat při frekvenci 40 MHz, což zajišťuje významný výpočetní výkon pro kompaktní vestavěné systémy. Mikrokontrolér je vybaven 60 KB programové paměti Flash a 4 KB operační paměti RAM, což umožňuje sofistikované programování a ukládání dat v malém formátu.
Klíčové technické parametry zahrnují flexibilní rozsah provozního napětí od 1,8 V do 3,6 V, což ho činí vhodným pro zařízení s nízkou spotřebou energie a napájením z baterií. Mikrokontrolér podporuje 39 I/O pinů, usnadňujících rozsáhlou konektivitu a interakci s periferními komponenty. Integrované komunikační rozhraní, jako SCI a SPI, zvyšují jeho všestrannost při návrhu propojených systémů.
Pokročilé integrované periférie odlišují tento mikrokontrolér, mezi něž patří 8kanálový 10bitový analogově--digitální převodník, PWM moduly, detekce nízkého napětí (LVD), reset při zapnutí (POR) a watchdog timer (WDT). Tyto funkce zajišťují pevný výkon, spolehlivost systému a efektivní řízení napájení.
Zařízení je navrženo pro náročné prostředí s provozní teplotou od -40 °C do 85 °C a je dodáváno v bezolovnatém, RoHS kompatibilním balení. Jeho balení 48-QFN-EP (7x7) s odhaleným plošným spojem poskytuje vynikající termální management a kompaktní integraci.
Možné oblasti využití zahrnují automobilovou elektroniku, průmyslové řídicí systémy, spotřební elektroniku, zdravotnická zařízení a IoT aplikace, kde je důležitá malá velikost a vysoká efektivita mikrokontrolérů.
I když nejsou v dodaných specifikacích uvedeny přesné ekvivalentní modely, podobné mikrokontroléry ze série S08 mohou nabízet srovnatelnou funkcionalitu, například další varianty v rámci rodiny MC9S08GT nebo související 8bitové mikrokontroléry od NXP.
Kombinace výpočetních schopností, integrovaných periferií, nízké spotřeby energie a odolného provedení činí tento mikrokontrolér atraktivním řešením pro inženýry hledající univerzální a spolehlivou platformu pro vestavěné řízení.
MC9S08GT60CFDE Klíčové technické vlastnosti
MC9S08GT60CFDE má vysokovýkonné 8bitové jádro S08 běžící na 40 MHz. Obsahuje 60 KB flash paměti a 4 KB RAM, což umožňuje komplexní programy a náročné datové operace. Podporuje různé komunikační rozhraní, včetně IC, SCI a SPI, čímž zvyšuje komunikační schopnosti systému. Zařízení je vybaveno několika periferiemi, jako jsou LVD, POR, PWM a WDT, což zvyšuje spolehlivost a výkon systému. Data jsou převáděna pomocí integrovaného 8x10 bitového A/D převodníku.
MC9S08GT60CFDE Rozměr balení

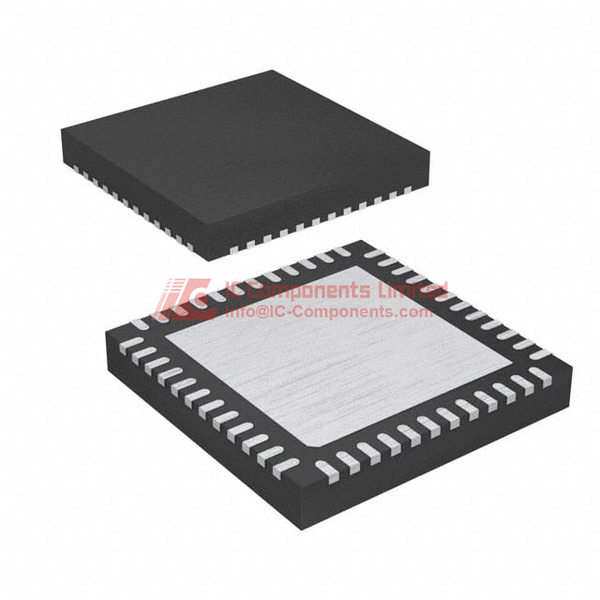

Balení typu 48-QFN-EP (7x7 mm), plastová pouzdra na plastové podložce, s rozměry 7x7 mm a 48 kontakty s exponovanou podložkou pro lepší chlazení a spojení.
MC9S08GT60CFDE Použití
MC9S08GT60CFDE je ideální pro pokročilé řídicí a monitorovací úkoly v automobilovém průmyslu, průmyslové automatizaci a spotřebitelských zařízeních, kde je vyžadována spolehlivá zpracování dat.
MC9S08GT60CFDE Vlastnosti
Mikrořadič má vysoký výkon s 8bitovým jádrem S08 na frekvenci 40 MHz, 60 KB Flash paměti, 4 KB RAM, podporu rozhraní IC, SCI a SPI, a různé periferie včetně LVD, POR, PWM a WDT, čímž zvyšuje spolehlivost a funkčnost systému. Integrovaný A/D převodník 8x10 bitů umožňuje přesnou analogově-digitální konverzi.
MC9S08GT60CFDE Funkce kvality a bezpečnosti
MC9S08GT60CFDE je bezolovnatý a splňuje normu RoHS, což zajišťuje šetrnost k životnímu prostředí a udržitelnost. Má úroveň citlivosti na vlhkost 3, což je vhodné pro standardní manipulaci a montážní podmínky.
MC9S08GT60CFDE Kompatibilita
Mikrořadič nabízí širokou podporu rozhraní, díky čemuž je kompatibilní s širokou škálou elektrických součástek a systémů. Široké napěťové rozmezí a rozsáhlé I/O porty zajišťují flexibilitu při integraci do různých zařízení.
MC9S08GT60CFDE Datový list PDF
Pro nejpřesnější a nejkomplexnější informace o MC9S08GT60CFDE si stáhněte datasheet PDF dostupný na našich webových stránkách.
Distributor kvality
Jako prémiový distributor, IC-Components s hrdostí dodává výrobky této značky. Zaručujeme vysokou kvalitu služeb a spolehlivost produktů. Pro cenové nabídky a dostupnost si objednejte MC9S08GT60CFDE přímo na našich stránkách.
