NCV33269DTRKG je vysoce výkonný lineární napěťový regulátor integrovaný obvod určený pro automobilové a průmyslové aplikace, nabízející spolehlivé řešení správy napájení. Vyvinutý společností ON Semiconductor, tento komponent poskytuje vynikající flexibilitu v regulaci napětí s nastavitelného výstupního rozsahem od 1,25 V do 18,65 V a významným proudovým výkonem až 800 mA.
Navržen tak, aby splňoval přísné požadavky na spolehlivost v automobilovém sektoru (certifikace AEC-Q100), tento lineární napěťový regulátor řeší klíčové návrhové výzvy v elektrických systémech, které vyžadují přesné a stabilní napájení. Jeho povrchová montážní pouzdro DPAK/TO-252-3 zajišťuje kompaktní integraci a efektivní odvod tepla v širokém teplotním rozsahu od -40 °C do 125 °C.
Mezi hlavní výhody patří robustní ochranné funkce jako ochrana proti přehřátí a zkratu, což zajišťuje spolehlivý výkon v náročných podmínkách. Regulátor vykazuje vynikající poměr potlačení rušení (PSRR) 55 dB při 120 Hz, což minimalizuje šum a zajišťuje čisté dodávky napájení. Díky nízkému poklesu napětí při chodu (dropout) 1,35 V při 800 mA nabízí tento obvod vyšší účinnost ve srovnání s tradičními lineárními regulátory.
NCV33269DTRKG je obzvlášť vhodný pro automobilovou elektroniku, průmyslové řídicí systémy, přenosná zařízení a vestavěné aplikace, které vyžadují stabilní a nastavitelné napětí. Bezolovnatá a RoHS kompatibilní konstrukce jej činí ekologicky šetrným a vhodným pro moderní výrobní procesy.
Ekvivalentní nebo alternativní modely zahrnují řady LM317, LT1085 a MIC29302, ačkoliv mohou mít mírně odlišné technické specifikace. Uživatelé by měli pečlivě porovnat parametry, aby zajistili optimální kompatibilitu se svými specifickými požadavky návrhu.
Zařízení je k dispozici v balení na pásce s kolečky (tape and reel), což usnadňuje automatizovanou montáž a podporuje vysokovýrobní procesy. Jeho univerzální konstrukce a komplexní ochranné mechanismy jej činí vynikající volbou pro inženýry hledající spolehlivá a flexibilní řešení napájení.
NCV33269DTRKG Klíčové technické vlastnosti
Výstupní Proud 800mA, Nastavitelný výstup od 1,25V, Maximální výstupní napětí 18,65V
NCV33269DTRKG Rozměr balení

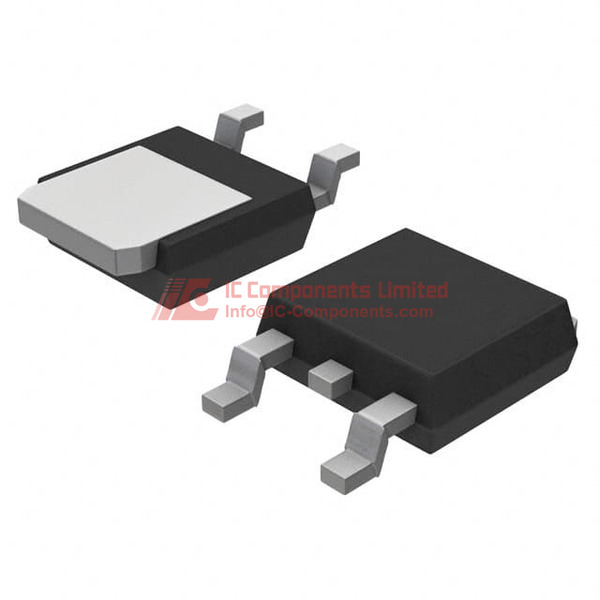

Baleno v DPAK (TO252), pásky a cívky (TR) pro automatizovanou montáž, Povrchová montážní konstrukce
NCV33269DTRKG Použití
Hlavně navržen pro automobilové aplikace v souladu s normami AEC-Q100
NCV33269DTRKG Vlastnosti
Regulátor napětí NCV33269DTRKG od společnosti AMI Semiconductor / ON Semiconductor je lineární regulátor napětí s nastavitelným výstupem od 1,25V do maximálních 18,65V. Podporuje maximální vstupní napětí 20V a poskytuje výstupní proud 800mA. Typický úbytek napětí při plném zatížení je 1,35V, což zajišťuje vysokou efektivitu pro napájecí systémy vozidel. Výkon regulátoru je dále posílen výkonem PSRR 55dB při 120Hz, což zajišťuje stabilní napětí i při měnících se zátěžových podmínkách.
NCV33269DTRKG Funkce kvality a bezpečnosti
Obsahuje ochranu před přehřátím a zkratem, což zajišťuje robustní a spolehlivý provoz v automobilovém prostředí. Vyhovuje normám RoHS pro bezolovnaté komponenty a má úroveň citlivosti na vlhkost (MSL) 1, což znamená neomezenou životnost při standardních podmínkách.
NCV33269DTRKG Kompatibilita
Vhodný pro aplikace s vysokými teplotami s provozním rozsahem od -40°C do +125°C.
NCV33269DTRKG Datový list PDF
Pro nejpřesnější a nejpodrobnější specifikace regulátoru NCV33269DTRKG si můžete stáhnout datasheet ve formátu PDF dostupný na našich stránkách. Tento dokument obsahuje kompletní informace pro správné použití a aplikaci produktu.
Distributor kvality
IC-Components je prémiovým distributorem produktů AMI Semiconductor / ON Semiconductor. Doporučujeme získat cenovou nabídku přímo na našich stránkách, aby jste zajistili kvalitu a včasné dodání výrobků, včetně NCV33269DTRKG, od důvěryhodného zdroje.
