AVX (KYOCERA AVX) 1206YG475ZAT2A je vysoce výkonný keramický vícevrstvý kondenzátor (MLCC) určený pro všestranné elektrické aplikace. Tento kompaktní povrchová SMT součástka nabízí kapacitní hodnotu 4,7 µF s napěťovou tolerancí 16 V, což ho činí ideálním pro univerzální návrh elektronických obvodů a řízení napájení.

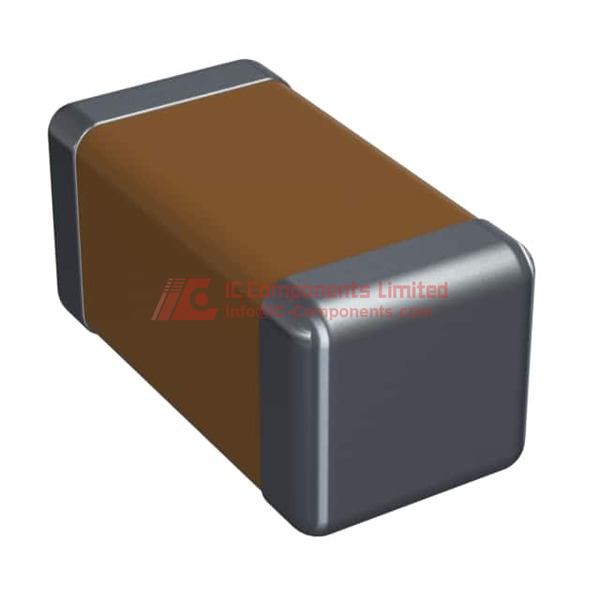

Díky miniaturnímu pouzdru 1206 (metrický rozměr 3216), o rozměrech 0,126 " x 0,063 " (3,20mm × 1,60mm), nabízí tento kondenzátor vynikající úsporu místa pro tísněné elektronické obvody. Jeho povrchová montážní konstrukce umožňuje bezproblémovou integraci do moderních elektronických sestav, což řeší klíčové výzvy miniaturnizace v současné elektronice.
Kondenzátor vykazuje pevný výkon v širokém rozsahu provozních teplot od -30°C do 85°C, což zajišťuje spolehlivou funkci i v různých prostředích. Teplotní koeficient Y5V a štědrá tolerance -20%–+80% dávají návrhářům obvodů větší flexibilitu při použití.
Hlavní výhody zahrnují kompaktní rozměr, spolehlivé vlastnosti Y5V a kompatibilitu se standardními technologiemi SMT. Součástka je balena v páskových sadách (tape and reel), což usnadňuje efektivní výrobu a sestavování.
Typická použití zahrnují spotřební elektroniku, telekomunikační zařízení, automobilovou elektroniku a průmyslové řídicí systémy, kde je důležité mít kompaktní a spolehlivou kapacitu. Dodržování normy RoHS dále zajišťuje ekologickou odpovědnost a širokou kompatibilitu na trhu.
Ačkoliv v technických specifikacích nejsou výslovně uvedeny konkrétní ekvivalentní modely, podobné MLCC kondenzátory od výrobců jako Murata, TDK a Samsung Electro-Mechanics pravděpodobně nabízejí srovnatelné elektrické a mechanické vlastnosti ve formátu 1206.
1206YG475ZAT2A Klíčové technické vlastnosti
Kapacita 4,7 µF
Jmenovité napětí 16 V
Tolerance -20 % až +80 %
Dielektrický materiál Y5V (F)
Provozní teplota -30 °C až 85 °C
1206YG475ZAT2A Rozměr balení
Typ balení Pásky a válec (TR)
Velikost balení / pouzdra 1206 (metrické rozměry 3216)
Rozměry: délka 3,20 mm, šířka 1,60 mm, maximální tloušťka 1,52 mm
Montážní typ Povrchová montáž, keramický kondenzátor multilayer (MLCC)
Kód zapouzdření 8141
1206YG475ZAT2A Použití
Určen pro všeobecné použití včetně odrušení napájecího vedení, filtrace a propojování v spotřební elektronice, průmyslových zařízeních a komunikační technice.
1206YG475ZAT2A Vlastnosti
Tento kondenzátor AVX 1206YG475ZAT2A využívá dielektrický materiál Y5V, který je známý pro vysokou kapacitní hustotu, ale s širší tolerancí a teplotními vlastnostmi. Poskytuje stabilní kapacitu v rozmezí -30 °C až 85 °C, což je vhodné pro všeobecnou filtraci šumu v síťovém napájení. Podporuje technologii povrchové montáže, umožňuje efektivní automatickou montáž a úsporné uspořádání na desce. Konstrukce MLCC nabízí nízké ESR a ESL, čímž zlepšuje výkon v vysokofrekvenčních obvodech. Široká tolerance od -20 % do +80 % zajišťuje vhodnost pro použití tam, kde přesná hodnota kapacity není kritická, ale velikost a napěťová třída jsou důležité. Jmenovité napětí 16 V umožňuje jeho využití v nízkonapěťových napájecích aplikacích.
1206YG475ZAT2A Funkce kvality a bezpečnosti
Produkt splňuje normy RoHS, které zajišťují snížení obsahu škodlivých látek a ochranu životního prostředí. Kondenzátory AVX jsou vyráběny za přísných kontrol kvality s důrazem na spolehlivost, dlouhou životnost a stabilní elektrické vlastnosti. Odolné keramické pouzdro poskytuje mechanickou pevnost a minimalizuje riziko prasknutí při pájení a provozu. Jeho hodnota odpovídá průmyslovým normám pro dielektrickou pevnost a tepelnou stabilitu, což zajišťuje důvěryhodný provoz v daných teplotních a napěťových limitech.
1206YG475ZAT2A Kompatibilita
Kompatibilní se standardními výrobními procesy SMT s rozměrem 1206 na široké řadě tištěných spojů. Vhodný pro integraci do spotřební elektroniky, průmyslových řídicích systémů, telekomunikací a obvodů napájení vyžadujících MLCC s danými parametry napětí a kapacity. Snadná kombinace s dalšími součástkami AVX a standardními průmyslovými díly pro modulární konstrukci.
1206YG475ZAT2A Datový list PDF
Na našich webových stránkách je k dispozici nejaktuálnější a nejautoritativnější datasheet pro kondenzátor AVX 1206YG475ZAT2A. Doporučujeme zákazníkům stáhnout datasheet přímo z výrobkové stránky, kde najdou podrobné technické parametry, charakteristiky výkonu a instrukce pro manipulaci, což jim umožní optimální využití.
