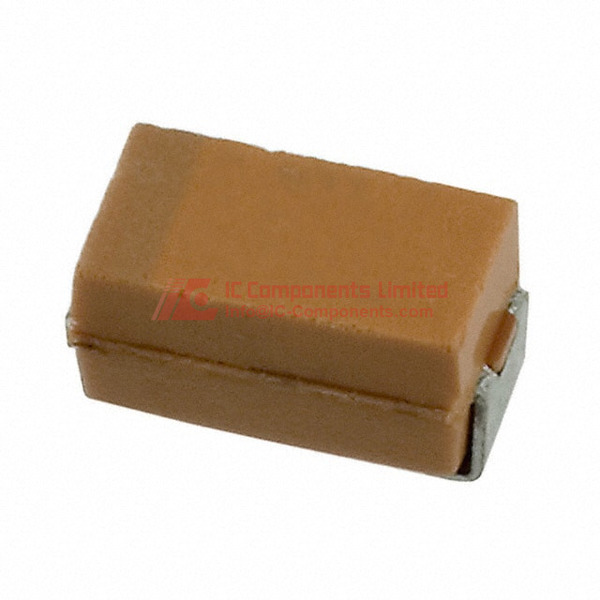

AVX TAJA226K006RNJ je vysoce výkonná tantalová kondenzátor určená pro všestranné elektronické aplikace, která poskytuje spolehlivý výkon v kompaktních povrchových montážních konfiguracích. Tento kondenzátor o hodnotě 22 µF je navržen tak, aby splňoval náročné požadavky na elektronický design s robustními specifikacemi, díky nimž je vhodný pro široké spektrum elektronických systémů.
Klíčové vlastnosti zahrnují jeho kompaktní rozměr pouzdra 1206 (metrický rozměr 3216), který činí 0,126" x 0,063" a umožňuje husté konstrukce tišťových spojů a úsporné rozvržení. Kondenzátor je dimenzován na provozní napětí 6,3 V s tolerancí ±10 %, což zajišťuje stabilní elektrické vlastnosti při různých napájecích napětích. Jeho impozantní široký teplotní rozsah od -55 °C do 125 °C zaručuje spolehlivý výkon i v náročných podmínkách.
Zařízení nabízí ekvivalentní sériový odpor (ESR) 3 ohmy, což naznačuje vynikající výkon při vysokých frekvencích a nízké ztráty energie. Jako univerzální tantalový kondenzátor je ideální pro filtrace napájení, decoupling a ukládání energie v telekomunikacích, automobilové elektronice, průmyslových řídicích systémech a spotřební elektronice.
Vyrobený společností AVX (KYOCERA AVX), tento kondenzátor splňuje požadavky směrnice RoHS a je dostupný v pohodlném balení na pás soluble tape and reel, což usnadňuje automatizovanou montáž. Jeho tvarově uzavřená konstrukce a povrchová montáž zajišťují mechanickou odolnost a snadnou integraci na PCB.
Alternativní nebo ekvivalentní modely v řadě AVX TAJ zahrnují varianty s různými hodnotami kapacity a napětím, například:
TAJA105K025RNJ (1 µF, 25 V)
TAJA476K010RNJ (47 µF, 10 V)
TAJA336K016RNJ (33 µF, 16 V)
Tento tantalový kondenzátor představuje spolehlivé a všestranné řešení pro inženýry hledající kompaktní, vysokovýkonnou pasivní součástku s širokým využitím.
TAJA226K006RNJ Klíčové technické vlastnosti
Kapacita 22 µF ±10 % Špiňovánapíjení 6,3 V Ekvivalentní série odporu (ESR) 3 Ohmů
TAJA226K006RNJ Rozměr balení
Typ balení Taping & Reel (TR) Zapouzdění tmelová čásla Zpítka / Pouzdro 1206 (měříkový 3216) Velikost čáry / Rozměr 3,20 mm délka čáry ó 1,60 mm Šířka - maximální V½ška - maximální 1,80 mm Konfigurace pínků Povrchová montáž
TAJA226K006RNJ Použití
Tento kondenzátor AVX TAJA226K006RNJ je navržen pro obecné použití v RF koaxiálních systémech, podpořuje spolehlivé filtrování, decoupling a spojky v vysokofrekvenčních obvodech. Jeho malá velikost 1206 a stabilní elektrické vlastnosti jej ěčí vhodným pro kompaktní elektronické zařízení, která vyžadují robustní povrchovou montáž na desce.
TAJA226K006RNJ Vlastnosti
Kapacita 22 µF s tolerancí ±10 %, zajišťuje konzistentní pěturní v předem stanovených elektrických parametrů. Jmenové napěčí 6,3 V je vhodná pro low-voltage aplikace. Nízká ESR 3 Ohmů snižuje ztráty energie a tvorbu tepla, šíří tak jejich spolehlivost v vysokofrekvenčních zařízeních. Zapouzděnění v tmelovém 1206 balení poskytuje mechanickou ochranu a stabilní teplotní vlastnosti v rozsahu -55°C až 125°C. Balení v Taping & Reel zvyšuje možnost automatického osazování SMT linkami. Kompaktní rozměr (3,20mm x 1,60mm) a nízký profil (max. 1,80mm v½ška) umožnǔ vysokou hustotu osazovací na PCB.
TAJA226K006RNJ Funkce kvality a bezpečnosti
Tento kondenzátor z následující rviny AVX TAJ splňuje směrnice RoHS, co zaručuje ěčisté materiály a šetrné výroby. Pevné tmelové pouzdro odolá vlhkosti, mechanickému překvapití a vibrací málá. Rozsah teplot od -55°C do 125°C zaručuje funkčnost v rozmanitých podmínkách. Konstrukce odpovídá standardům odvetví a zároveňuje dlouhodobou spolehlivost v RF obvodech.
TAJA226K006RNJ Kompatibilita
TAJA226K006RNJ je kompatibilní s standardními procesy povrchové montáž⠺ a vyhovuje průmyslovím standardům rozměrům PCB 1206, což jej číní vhodným pro náhrady nebo nové designy vyžadující stejné rozměry a elektrické parametry. Lze ho hladce integrovat s RF koaxiálními kabelovými sestavami a elektronickými zařízeními, která využívají zapouzděné tantalové kondenzátory na napěčí 6,3 V s obdobními kapacitami a ESR.
TAJA226K006RNJ Datový list PDF
Pro nejpřesnějsí a nejpodrobnější technické informace, včetně elektrických parametrů, mechanických nákresů a poznámek k použití, si stáhněte oficiální datasheet pro TAJA226K006RNJ na naší aktuální produktové stránce. Naše webová stránka zajišůje přístup k nejnovější a nejspolehlivější dokumentaci přímo od výrobce AVX, abyše měli kompletní referenčen data na podporu Vašeho designu a nákupu.
