TS3L301DGVR je výkonný síťový spínací integrovaný obvod vyvinutý společností Luminary Micro / Texas Instruments, navržený speciálně pro pokročilé komunikační infrastruktury. Tento sofistikovaný analogový spínač nabízí vynikající schopnosti směrování signálů s osmi nezávislými kanály a univerzální konfigurací multiplexer/demultiplexer podporující poměry přepínání 1:55.
Navržen pro náročné síťové prostředí, zařízení funguje v širokém teplotním rozsahu od -40 °C do 85 °C, což jej činí vhodným pro robustní průmyslové a telekomunikační vybavení. Jeho energetická efektivita je zřejmá díky napájecímu napětí od 3V do 3,6V, což umožňuje návrhy s nízkou spotřebou energie.
Spínací integrovaný obvod vyniká vysokorychlostním přenosem signálů, dosahuje ohromujícího šířkového pásma -3 dB až 900 MHz a má nízký odpor v aktivním stavu jen 8 Ohmů. Podporuje klíčové standardy síťové komunikace, včetně Ethernetu 10/100 a 1000 Base-T, LVDS a LVPECL rozhraní, což zajišťuje širokou kompatibilitu s moderními síťovými architekturami.
Mezi hlavní výhody designu patří bezolovnatá, v souladu s normou RoHS konstrukce a kompaktní pouzdro typu 48-TVSOP, které usnadňuje efektivní integraci na PCB. Konfigurace spínače typu jednopol- dvojpolo (SPDT) nabízí flexibilní možnosti směrování signálů pro složité komunikační systémy.
Hlavní oblasti použití zahrnují telekomunikační infrastrukturu, síťové vybavení, vysokorychlostní datové komunikační systémy a podnikové síťové přepínače. Výjimečná integrita signálu a nízký šumové výkon činí tento obvod ideální pro přesné řízení signálů v náročných elektronických prostředích.
Ekvivalentní nebo alternativní modely v této kategorii mohou zahrnovat:
ADG1608/ADG1609 od Analog Devices
MAX4783/MAX4784 od Maxim Integrated
SN74CBT3253 od Texas Instruments
PI5V334Q od Pericom Semiconductor
Komplexní soubor funkcí, spolehlivost a výkonnostní vlastnosti tohoto zařízení jej staví do popředí jako špičkové řešení pro pokročilé návrhy síťových a komunikačních systémů.
TS3L301DGVR Klíčové technické vlastnosti
TS3L301DGVR je integrovaný obvod vhodný pro vysokovýkonné sítě. Podporuje konfigurace multiplexer/demultiplexer až do poměru 1:55. Zařízení využívá spínací obvod s jedním přepínačem SPDT, s -3 dB šířkou pásma 900 MHz a maximálním on-state odporem 8 Ohmů. Podporuje různé technologické dataové rychlosti, jako jsou 10/100 a 1000Base-T, LVDS a LVPECL.
TS3L301DGVR Rozměr balení

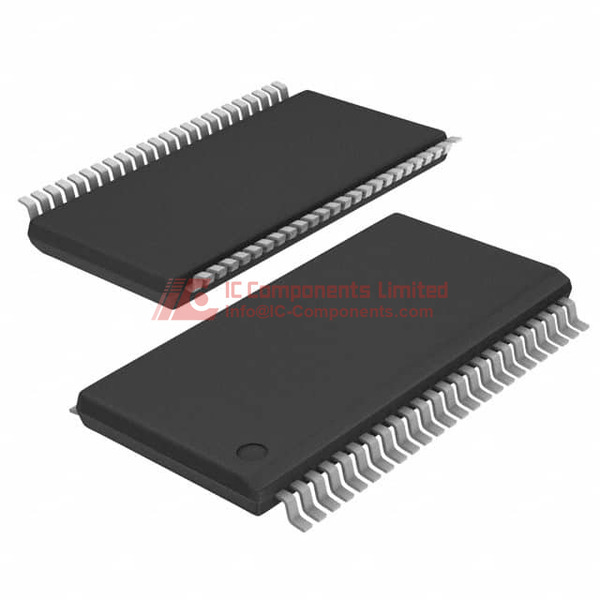

Výrobní balení je ve formátu 48-TVSOP, pouzdro TVSOP48 nebo 48-TFSOP s rozměrem 0,173" (4,40 mm) na šířku.
TS3L301DGVR Použití
Používá se především v síťových aplikacích, kde je potřeba přepínání signálů a vysoké přenosové rychlosti.
TS3L301DGVR Vlastnosti
TS3L301DGVR je kompaktní a vysoce výkonný analogový přepínač určený pro specializované síťové aplikace. Nabízí širokou šířku pásma, nízkou odpornost v sepnutém stavu a schopnost zvládnout různé datové rychlosti. Ideální pro moderní síťové rozvody a přepínání signálů.
TS3L301DGVR Funkce kvality a bezpečnosti
Splňuje normy RoHS, je bezolovnatý a označen jako kompatibilní s normou RoHS. Úroveň citlivosti na vlhkost (MSL) je 1, což znamená, že je vhodný pro neomezenou skladovatelnost bez speciálních podmínek.
TS3L301DGVR Kompatibilita
Navrženo tak, aby fungovalo v širokém teplotním rozsahu od -40°C do +85°C (TA) při napájecím napětí od 3 V do 3,6 V.
TS3L301DGVR Datový list PDF
Pro nejkvalitnější a nejúplnější technické parametry ke komponentu TS3L301DGVR si stáhněte datasheet ve formátu PDF z této webové stránky.
Distributor kvality
V IC-Components se řadíme mezi přední distributory produktů společnosti Luminary Micro / Texas Instruments. Zajistěte si úspěch vašich projektů a požádejte o cenovou nabídku na TS3L301DGVR přímo na našem webu. Kvalitní a spolehlivý zdroj zaručen!
