MAX4051ACEE+T je vysokovýkonný integrovaný obvod (IC) vyvinutý společností Maxim Integrated. Patří do kategorie rozhraní, konkrétně do malých skupin analogových spínačů, multiplexérů a demultiplexérů. Tento zařízení je navrženo tak, aby řešilo různé konstrukční výzvy, přičemž nabízí klíčové vlastnosti a výhody.
Funkce: MAX4051ACEE+T je multiplexér/demultiplexér s poměrem 7:1, který umožňuje směrování a výběr více analogových signálů. Lze jej použít k přepínání mezi různými vstupními signály a jejich směrování na jeden výstup nebo k rozdělení jednoho vstupního signálu na více výstupů.
Klíčové specifikace:
Rozsah provozní teploty: 0 °C až 70 °C
Napájecí napětí: 2 V až 16 V (jednoho zdroje) nebo ±2,7 V až ±8 V (dvouzdrojové)
Odpor v zapnutém stavu: maximálně 100 Ω
Přesnost mezi kanály: maximálně 6 Ω
Unikající proud: maximálně 100 pA
Čas přepínání (Ton, Toff): 175 ns, maximálně 150 ns
Injekce náboje: 2 pC
Kapacita kanálu (CS(off), CD(off)): 2 pF
Křížová modulace (crosstalk): -90 dB při 100 kHz
Výhody:
Univerzální provoz s širokým rozsahem napájecích napětí
Nízký odpor v zapnutém stavu a přesnost mezi kanály pro lepší kvalitu signálu
Rychlé přepínání a nízká injekce náboje pro efektivní přenos dat
Kompaktní balení 16-QSOP vhodné pro prostory s omezeným místem
Použití:
MAX4051ACEE+T je vhodný pro různé aplikace, například:
Systémy sběru dat
Měřící a instrumentační přístroje
Průmyslovou automatizaci a řízení
Směrování audio/video signálů
Testovací a měřicí zařízení
Ekvivalentní modely:
Na trhu je k dispozici několik ekvivalentních nebo alternativních modelů od společnosti Maxim Integrated, například:
MAX4050ACEE+T: Podobné zařízení s konfigurací multiplexéru/demultiplexéru 4:1
MAX4052ACEE+T: 8:1 multiplexér/demultiplexér s nižším odporem v zapnutém stavu (50 Ω)
MAX4053ACEE+T: Dvojitý multiplexér/demultiplexér 4:1
MAX4054ACEE+T: Čtyřnásobný multiplexér/demultiplexér 2:1
Tato alternativní zařízení mohou nabízet mírně odlišné specifikace nebo doplňkové funkce podle konkrétních požadavků aplikace.
MAX4051ACEE+T (1)
MAX4051ACEE+T Klíčové technické vlastnosti
Hlavní technické vlastnosti: Čip MAX4051ACEE+T od výrobce Maxim Integrated je navržen jako jednodrátový přepínač s multiplexováním a demultiplexováním 8:1. Maximální on-impedance je 100 Ohm, přepínací čas činí 175 ns pro zapnutí a 150 ns pro vypnutí. Nízké rušení je zajištěno hodnotou zpětné vazby 2 pC a kapacitami 2 pF off-source i off-drain, což zaručuje nízký crosstalk -90 dB při 100 kHz. Přístroj je vhodný k použití v přepojování signálů v komunikačních zařízení, datových systémech či audio/video technice, díky své univerzálnosti při práci s analogovými signály.
MAX4051ACEE+T Rozměr balení

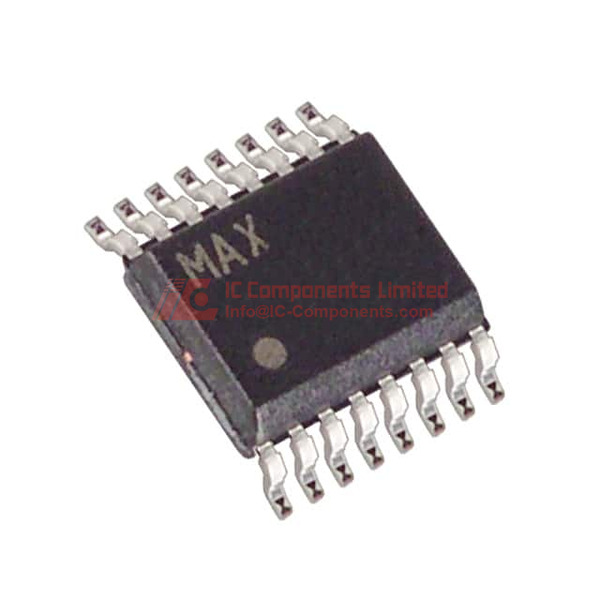

Velikost balení: QSOP-16 s 16 piny vyrobené bez olova v souladu s RoHS. Pouzdro ve tvaru 16-QSOP, s konfigurací pinu 16. Termální vlastnosti: provozní teplota od 0°C do 70°C. Elektrické vlastnosti: napájecí napětí – jednofázové 2 V až 16 V; dvoufázové napájecí napětí – ±2,7 V až 8 V.
MAX4051ACEE+T Použití
Obecně je používán v aplikacích vyžadujících přepojování signálů, například v komunikačních zařízeních, datových systémech nebo audiovizuální technice, díky své schopnosti efektivního multiplexování a demultiplexování analogových signálů.
MAX4051ACEE+T Vlastnosti
Tento produkt od Maxim Integrated, MAX4051ACEE+T, je koncipován jako přepínač s jedním obvodem a konfigurací multiplexeru/demultiplexoru 8:1. Čas přepnutí je 175 ns při zapnutí a 150 ns při vypnutí. Nízké rušení zajišťuje hodnotu injekce náboje 2 pC a kapacitu kanálu 2 pF, což přispívá k nízkému křížení signálů (-90 dB při 100 kHz).
MAX4051ACEE+T Funkce kvality a bezpečnosti
Zařízení splňuje přísné normy RoHS, je bezolovnaté a bezpečné pro integraci do různých systémů. Úroveň citlivosti na vlhkost MSL 1 potvrzuje vysokou spolehlivost při vystavení vlhkosti.
MAX4051ACEE+T Kompatibilita
Model je vybaven standardním pouzdrem 16-QSOP, které přesně zapadá do běžných soketů QSOP-16, což umožňuje snadnou výměnu nebo rozšiřitelnost bez nutnosti rozsáhlých úprav na desce.
MAX4051ACEE+T Datový list PDF
Pro nejpřesnější a nejdetailnější informace o MAX4051ACEE+T si stáhněte datasheet z našeho webu. Doporučujeme přímo na aktuální stránce produktu, abyste získali nejnovější a nejdůvěryhodnější technickou dokumentaci.
