VIPER25LN je vysoce výkonný integrovaný obvod (IC) určený pro offline obvody s přepínáním typu flyback. Vyroben firmou STMicroelectronics, tento PMIC (integrovaný obvod pro správu napájení) je speciálně navržen pro aplikace s AC-DC převodníky a offline spínači.
Klíčové vlastnosti VIPER25LN zahrnují pokročilou topologii flyback, provoz na spínací frekvenci 136 kHz a schopnost zvládnout až 20 wattů výkonu. Obvod je navržen tak, aby poskytoval izolovaný výstup, což zajišťuje bezpečný a spolehlivý přenos energie. Funguje v širokém rozsahu napájecího napětí od 8,5V do 23,5V, což jej činí vhodným pro řadu různých aplikací.
VIPER25LN obsahuje robustní mechanismy ochrany proti chybám, včetně omezení proudu, ochrany proti přehřátí a přepětí, čímž zajišťuje bezpečnost a spolehlivost celého systému. Jeho kompaktní pouzdro DIP7 (Dual Inline Package) a bezolovnatý, RoHS-kompatibilní design jej činí ekologicky šetrnou volbou.
Tento produkt se především používá v offline obvodech s flyback převodníky, kde efektivně a spolehlivě převádí střídavý (AC) vstup na stejnosměrný (DC) výstup. Nachází uplatnění v různých spotřebitelských elektronikách, průmyslovém zařízení a domácích spotřebičích, které vyžadují dobře regulovaný a izolovaný zdroj napájení.
Co se týče kompatibility a ekvivalentních modelů, VIPER25LN je součástí série VIPer Plus od STMicroelectronics. Ačkoliv na trhu existují i jiné výrobce nabízející podobné IC pro offline flyback převodníky, VIPER25LN je dobře zavedené a široce používané řešení v oboru.
VIPER25LN (1)
VIPER25LN Klíčové technické vlastnosti
Hlavní technické parametry výrobku zahrnují číslo dílu VIPER25LN od výrobce STMicroelectronics, hlavní kategorií jsou integrované obvody (ICs). Tento model podporuje napájecí napětí od 8,5 V do 23,5 V, má vestavěnou ochranu proti zkratům, přehřátí a přepětí, a je určen pro aplikace vyžadující izolované výstupy a efektivní konverzi energie.
VIPER25LN Rozměr balení

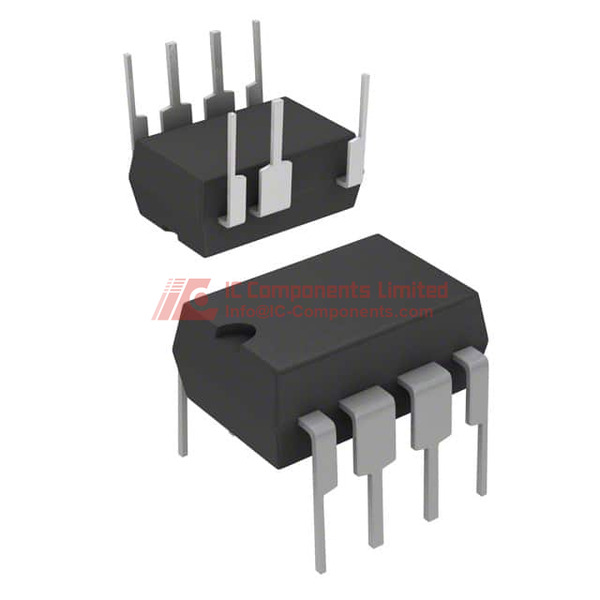

Balení typu tubus s paketem DIP-7 (dvojitý řadový paket se 7 piny). Rozměry jsou 8-DIP (0,300 palců, 7,62 mm). Vyrobeno z epoxidové pryskyřice s rozměry odpovídající 7pinové 8-DIP pouzdru, vhodné pro snadnou montáž na desku plošných spojů.
VIPER25LN Použití
VIPER25LN je primárně určen pro napájecí zdroje a offline spínače v aplikacích, které vyžadují izolované výstupy a efektivní přeměnu energie. Ideální pro použití v průmyslových a spotřebitelských elektronických zařízeních, například v napájecích adaptérech a regulátorech výkonu.
VIPER25LN Vlastnosti
Tento integrovaný obvod využívá topologii flyback s frekvencí spínání 136 kHz. Podporuje výstupní výkon až do 20 W, disponuje interním spínačem a snese napětí až 800 V na zničení. Zařízení poskytuje robustní ochranu proti zkratům, přehřátí a přepětí, a má izolované výstupy pro bezpečnostní aplikace.
VIPER25LN Funkce kvality a bezpečnosti
VIPER25LN splňuje nařízení RoHS, což znamená, že je bezolovnatý a splňuje aktuální environmentální a bezpečnostní normy. Má úroveň citlivosti na vlhkost MSL 1 (neomezená), což zajišťuje spolehlivost a stabilitu i v náročných podmínkách s vysokou vlhkostí.
VIPER25LN Kompatibilita
Obvod VIPER25LN je kompatibilní s širokým rozsahem vstupních napětí od 8,5 V do 23,5 V, což ho činí vhodným pro globální použití na různých elektrických sítích. Je vhodný pro montáž do průchozích otvorů, které garantují pevné upevnění na desce a spolehlivost v různých elektronických sestavách.
VIPER25LN Datový list PDF
Pro kompletní technické parametry, specifikace a pokyny k použití obvodu VIPER25LN si stáhněte nejpovolanější datasheet dostupný na našich stránkách. Pro správnou a efektivní implementaci doporučujeme podrobně konzultovat dokument přímo na této stránce.
Distributor kvality
IC-Components je přední distributor produktů STMicroelectronics. Při výběru VIPER25LN pro vaše klíčové projekty vám zajistíme nejlepší ceny a zákaznický servis. Obraťte se na nás pro nabídku přes naše webové stránky a důvěřujte nám v dodávkách, kde je kvalita a spokojenost zákazníka na prvním místě.
